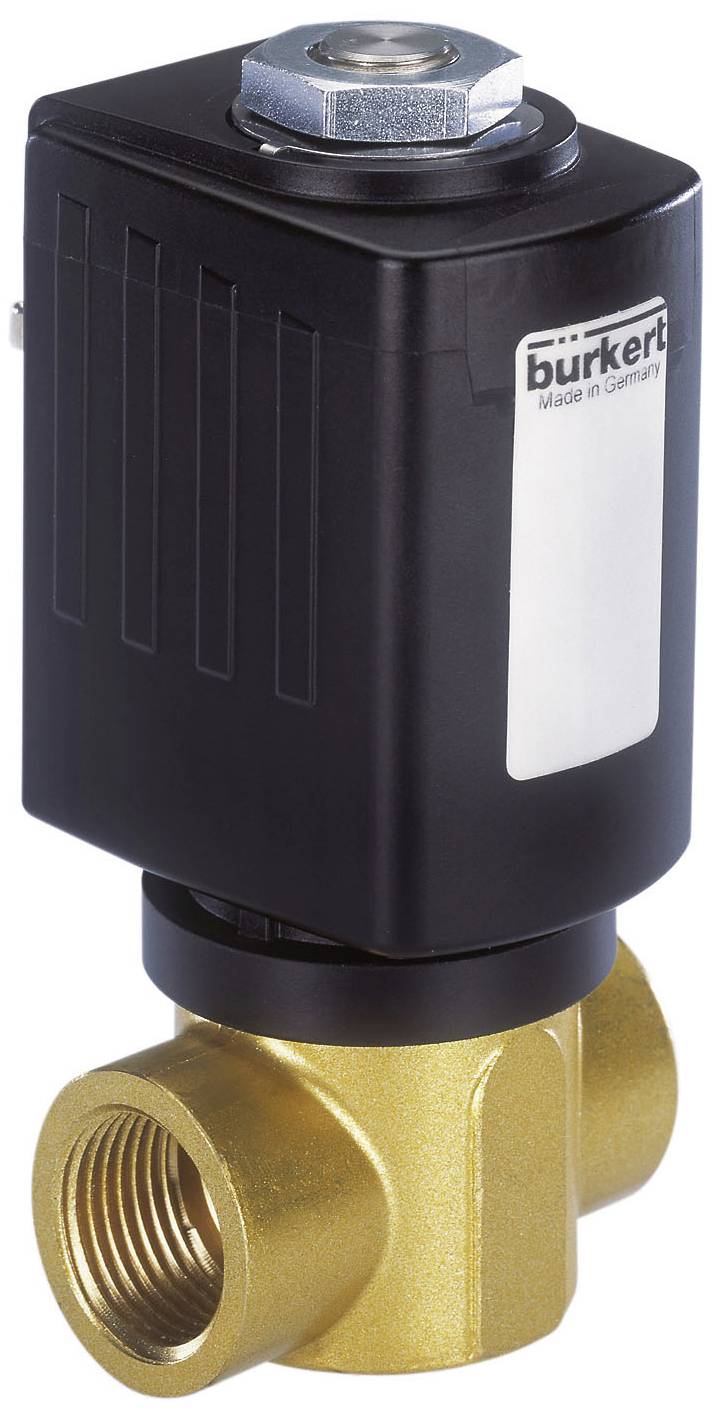

Bürkert magnetický ventil 228654 6027 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (91,99 € / kus)
91,99 €
s DPH
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil
- Priamočinný, výkonný ventil do menovitého priemeru DN13
- Systém skrutkových cievok odolný voči vibráciám
- Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop
- Verzie odolné proti výbuchu
- Vysokotlakové verzie pre plyny a kvapaliny
Technické parametre
- Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
- Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - teplota média max: 140 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 7 bar
- Tlak a teplota - Nominálny tlak max (plyn): 7 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Otvorený čas spínania max.: 30 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 80 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Vlastnosti zariadenia - Konštrukcia ventilu: bez fluidného puzdra
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 20 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 50 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 3 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,28 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/8 palca
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - Napätie min / Menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 40 mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Coil (Core) - Kick and Drop Coil: Technológia úspory energie nie je k dispozícii
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Cievka Špeciálna vlastnosť: pre vysoké teploty
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - menovitý výkon DC: 14 W
- Cievka (jadro) - Znížený výkon DC: 12 W
- Materiály - Hlavný ventil Materiál v kontakte s médiom: nehrdzavejúca oceľ
- Materiály - Materiál sedla ventilu: nehrdzavejúca oceľ
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 12 W
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 140 °C
- Číslo výrobcu
228654
- Max. teplota média
140 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3046806 Bürkert magnetický ventil 228654 6027 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046806 Bürkert magnetický ventil 228654 6027 24 V 1 ks
Popis
Ventil 6027 je priamočinný ventil zdvíhacej kotvy. Na zvýšenie bezpečnosti tlaku a úniku sú zátka a vodiaca trubica jadra spolu zvarené. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Cievky sú lisované chemicky vysoko odolným epoxidom. Voliteľné ložisko klzného krúžku zvyšuje dobu chodu so suchými plynmi. Pre vysokotlakové aplikácie sa používajú špeciálne tesniace techniky. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvojitej cievky. V spojení s prístrojovou zásuvkou podľa DIN EN 175301-803 Forma A spĺňajú ventily triedu ochrany IP65. NEMA 4X je k dispozícii na požiadanie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
