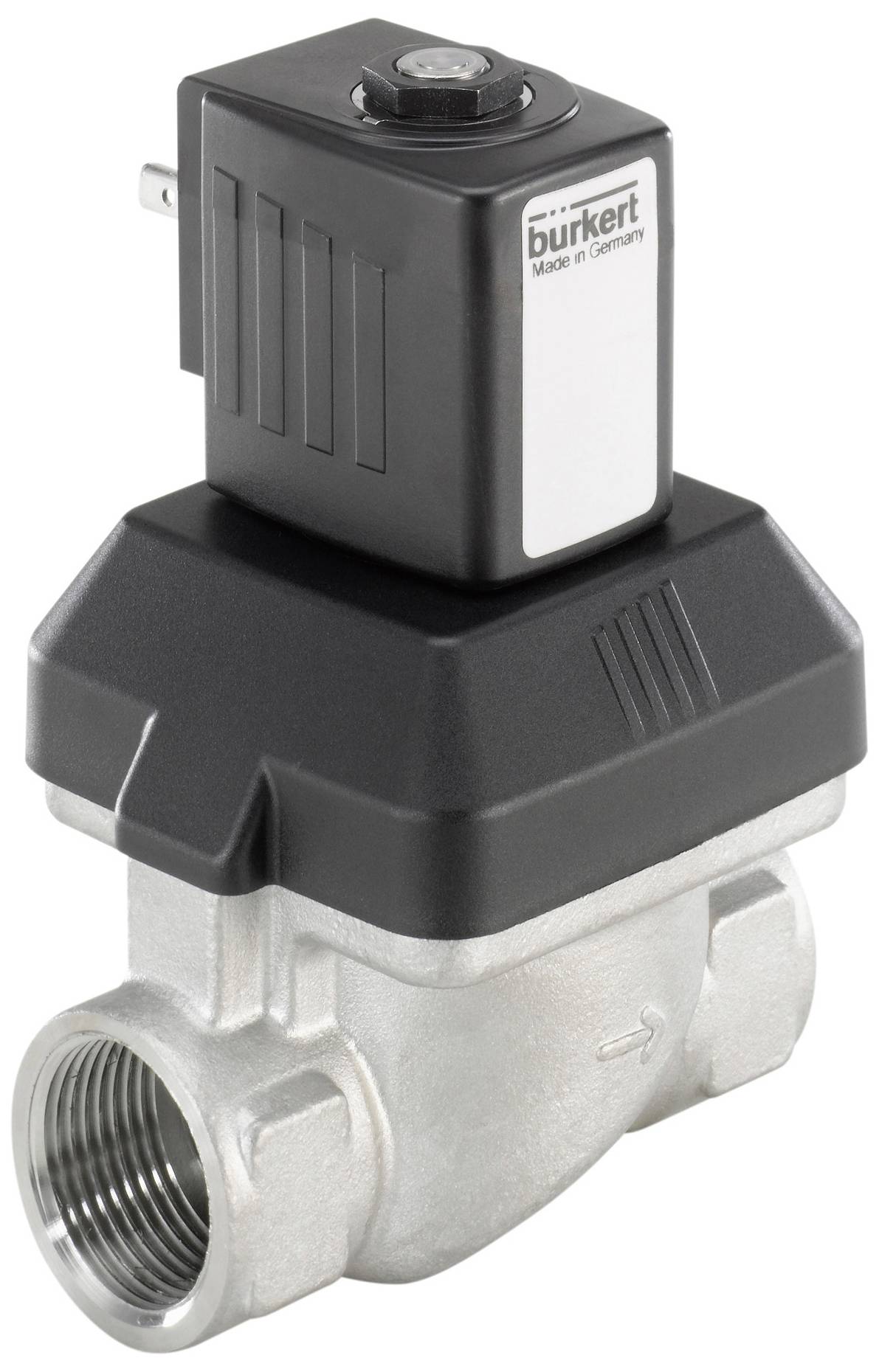

Bürkert magnetický ventil 246305 6213 230 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (285,00 € / kus)
285,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-Wege -Magnetventil, zwangsgesteuert
- Servogesteuertes Membranventil bis Nennweite DN40
- Federgekoppelte Membran öffnet ohne Differenzdruck
- Schließgedämpft und geräuscharm
- Hoher Durchfluss bei kompakter Bauform
- Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung
Technické parametre
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Druck & Temperatur - Nenndruck (DIN EN 1333): PN 10
- Druck & Temperatur - Temperatur Medium min: -30 °C
- Druck & Temperatur - Temperatur Medium max: 100 °C
- Druck & Temperatur - Temperatur Umgebung min: -30 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 10 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Einbaulänge: 65 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Membranventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 100 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 400 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: servogesteuert
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 50 ms
- Geräteeigenschaften - Schaltzeit schließen min: 200 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Kernführung: Gleitring
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Geräteeigenschaften - Generation: EV
- Geräteeigenschaften - Vorsteuerung Zentralverschraubt: Ja
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,1 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 13 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 3,6 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/2 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Schutzart - Schutzart NEMA (max. bei geeignetem Anschluss): NEMA 4X
- Spannung - Batteriespannung: Nein
- Spannung - Spannung min / Nennspannung: 230 V
- Spannung - Spannung max / Nennspannung: 230 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Nein
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Kick and Drop Spule: Energiespar-Technologie nicht verfügbar
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Spule Besonderheit: für hohe Temperaturen
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 24 V
- A
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Bemessungsleistung AC: 8 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Edelstahl
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Ventilsitz Werkstoff: Edelstahl
- Werkstoffe - Ventilgehäuse Deckel Werkstoff: Edelstahl
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 8 W
- Zulassungstyp: VDE, Werkstoff-Zulassung-TrinkwasserVDE, Werkstoff-Zulassung-Trinkwasser
- Zulassungsart: Zeichengenehmigung nach DIN EN 60730, KTW-BWGL
- Spannung Frequenz: 50 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-30 do 100 °C
- Číslo výrobcu
246305
- Max. teplota média
100 °C
- Min. teplota média
-30 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-30 °C
Na stiahnutie
Datasheet
Datasheet 3047194 Bürkert magnetický ventil 246305 6213 230 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047194 Bürkert magnetický ventil 246305 6213 230 V 1 ks
Popis
Das Ventil 6213 EV ist ein servogesteuertes Membranventil der S.EV Baureihe. Die Federkopplung der Membran unterstützt den Öffnungsvorgang des Ventils. In der Standardausführung ist das Ventil für den Einsatz in Flüssigkeiten geeignet. Zum vollständigen Öffnen ist ein Mindestdifferenzdruck erforderlich. Für Gas- und Vakuumanwendungen ist eine gesonderte Ausführung (HP00) erhältlich, die das Ventil ohne Differenzdruck öffnet. Entsprechend der Applikationen stehen unterschiedliche Membranwerkstoffe zur Verfügung. Das Gehäuseangebot umfasst Messing, Edelstahl und Rotguss. Für weitere Märkte ist entzinkungsbeständiges Messing verfügbar. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter Kick and Drop Elektronik in Doppelspulentechnologie erhältlich.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
