Bürkert magnetický ventil 252797 6213 24 V 1 ks

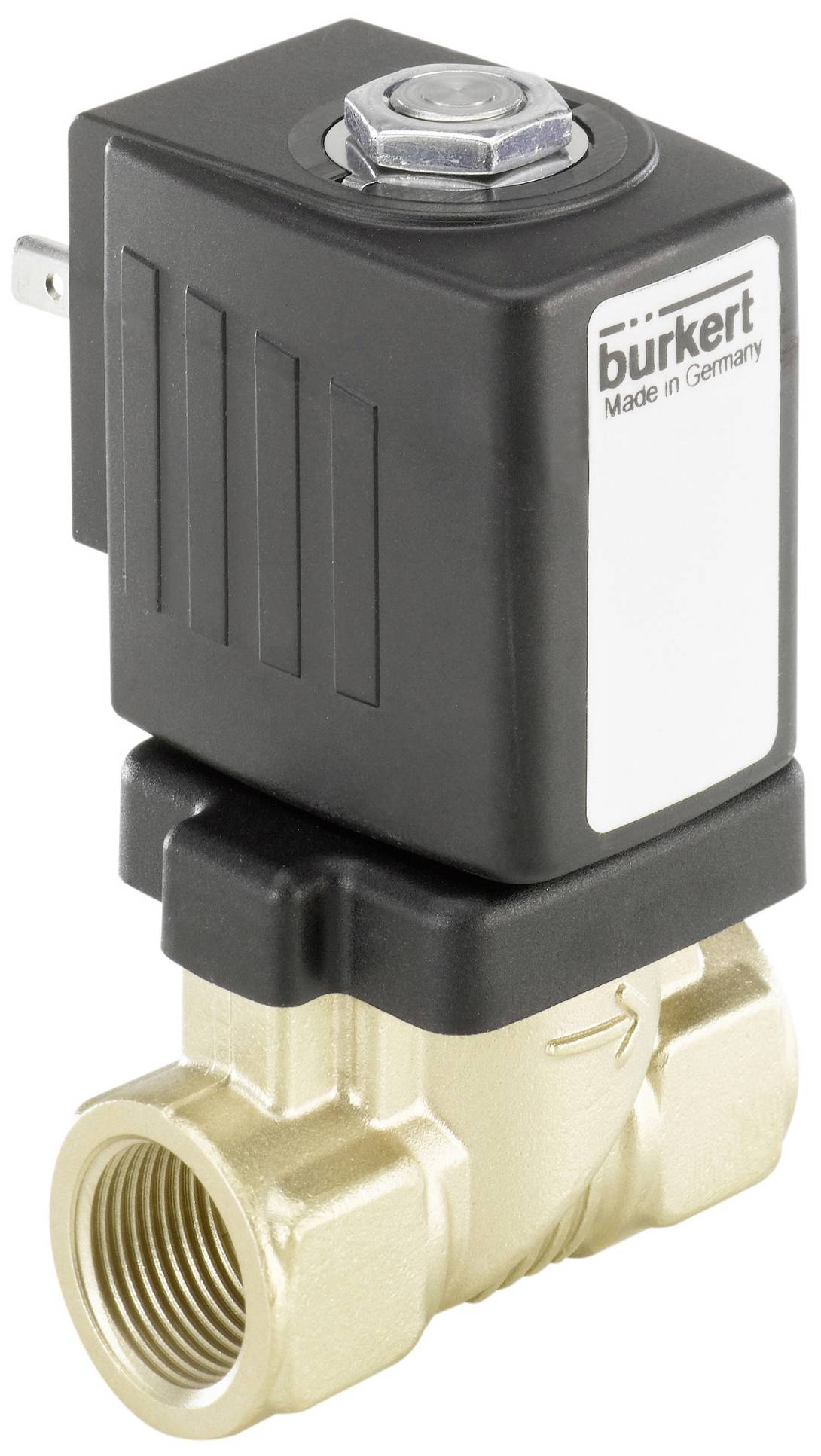

Mosadzný magnetický ventil s čiernym krytom, vyrobený v Nemecku, s nápisom 'burkert'.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Počet

Celkom (129,99 € / kus)

129,99 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

2/2-cestný solenoidový ventil, pozitívne riadený

Servoriadený membránový ventil do menovitého priemeru DN40
Pružinová membrána sa otvára bez diferenčného tlaku
Mäkké zatváranie a nízka hlučnosť
Vysoký prietok s kompaktným dizajnom
Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop

Technické parametre

Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - menovitý tlak (DIN EN 1333): PN 10
Tlak a teplota - Teplota média min: 0 °C
Tlak a teplota - Teplota média max: 90 °C
Tlak a teplota - Teplota okolia min: 0 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
Tlak a teplota - Maximálny nominálny tlak (kvapalina): 10 bar
Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Vlastnosti zariadenia - Inštalačná dĺžka: 50 mm
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Membránový ventil
Vlastnosti zariadenia - Otvorený čas spínania max.: 30 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 150 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
Vlastnosti zariadenia - Prietok: cez sedadlo
Vlastnosti zariadenia - vákuová verzia: č
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristika zariadenia - Prevádzka: servo riadené
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
Vlastnosti zariadenia - doba spínania otvorenia min: 10 ms
Vlastnosti zariadenia - doba spínania zovretia min: 100 ms
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
Charakteristika zariadenia - ventil olejového horáka: č
Charakteristika zariadenia - Steam verzia: Nie
Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
Charakteristika zariadenia - Generácia: EV
Vlastnosti zariadenia - Pilotné ovládanie Centrálne skrutkované: Áno
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 10 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 1,9 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 3/8 palca
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - linkové spojenie 1 označenie závitu: 1/2
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - Napätie min / Menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 40 mm
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - Nízka hlučnosť: Nie
Cievka (jadro) - Typ cievky: zastrčená
Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
Cievka (jadro) - Trieda tepelnej izolácie pohonu: B
Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
Cievka (jadro) - menovitý výkon DC: 10 W
Cievka (jadro) - Znížený výkon DC: 10 W
Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
Materiály - materiál sedla ventilu: mosadz
Materiály - materiál krytu telesa ventilu: nehrdzavejúca oceľ
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
Režim prevádzky - manuálna prevádzka: Nie
Schválenia - Menovitý výkon: 10 W

Kategória výrobku: magnetický ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 0 bar

Teplota média (rozsah): 0 do 90 °C

Číslo výrobcu: 252797

Max. teplota média: 90 °C

Min. teplota média: 0 °C

: IP65

Max. okolitá teplota: 55 °C

Min. okolitá teplota: 0 °C

Na stiahnutie

Datasheet

Datasheet 3046951 Bürkert magnetický ventil 252797 6213 24 V 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3046951 Bürkert magnetický ventil 252797 6213 24 V 1 ks

Popis

Ventil 6213 EV je servoriadený membránový ventil zo série S.EV. Pružinová spojka membrány podporuje proces otvárania ventilu. V štandardnom prevedení je ventil vhodný na použitie v kvapalinách. Na úplné otvorenie je potrebný minimálny diferenčný tlak. Pre plynové a podtlakové aplikácie je k dispozícii špeciálna verzia (HP00), ktorá otvára ventil bez diferenčného tlaku. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály. Sortiment krytov zahŕňa mosadz, nehrdzavejúcu oceľ a delový kov. Pre ďalšie trhy je dostupná mosadz odolná voči odzinku. Na zníženie spotreby elektrickej energie počas prevádzky sú cievky s integrovanou elektronikou kick and drop dostupné v technológii dvojitej cievky.

Tento text bol preložený strojovo.

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
