Bürkert magnetický ventil 25876 0131 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (679,00 € / kus)
679,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-Wege-Magnetventil f. aggress. Medien
- Direktwirkendes, mediengetrenntes Ventil bis Nennweite DN 20
- Vibrationsfestes, blockverschraubtes Spulensystem
- Energiesparende Leistungsabsenkung bei allen DC Ausführungen
- Erhöhte Sicherheit durch elektrische Stellungsrückmeldung (optional)
- Robuste, servicefreundliche Handbetätigung
Technické parametre
- Antrieb - Handbetätigung Werkstoff: PA (Polyamid)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: EPDM (Ethylen-Propylen-Dien-Kautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 50 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 50 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 0,5 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: beigelegt
- Elektrischer Anschluss - Gerätesteckdose Art. Nr. - Typ: 00314802 - 2518
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 20 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 60 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Ja
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 10 ms
- Geräteeigenschaften - Schaltzeit schließen min: 40 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 4.270 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 15 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 4 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 9/16 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindebezeichnung: 1/2
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 49 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: Suppressordiode
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Ja
- Spule (Kern) - Kick and Drop Spule: Energiespar-Technologie enthaltenEnergiespar-Technologie enthalten
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 100 V
- A
- Spule (Kern) - Bemessungsleistung DC: 100 W
- Spule (Kern) - Reduzierte Leistung DC: 9 W
- Spule (Kern) - Bemessungsleistung AC: 9 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: PVC (Polyvinylchlorid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: F - Verteilerventil - in Ruhestellung Druckanschluss 1 (P/IN) nach Arbeitsanschluss 2 (B/NO) geöffnet, Arbeitsanschluss 4 (A/NC) gesF - Verteilerventil - in Ruhestellung Druckanschluss 1 (P/IN) nach Arbeitsanschluss 2 (B/NO) geöffnet, Arbeitsanschluss 4 (A/NC) ges
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Tastenknopf
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Wirkungsweise - Handbetätigung Schraubenschlitz: Nein
- Zulassungen - Nennleistung: 100 W
- Spannung Frequenz: 50/60 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 50 °C
- Číslo výrobcu
25876
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
50 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3046828 Bürkert magnetický ventil 25876 0131 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046828 Bürkert magnetický ventil 25876 0131 24 V 1 ks
Popis

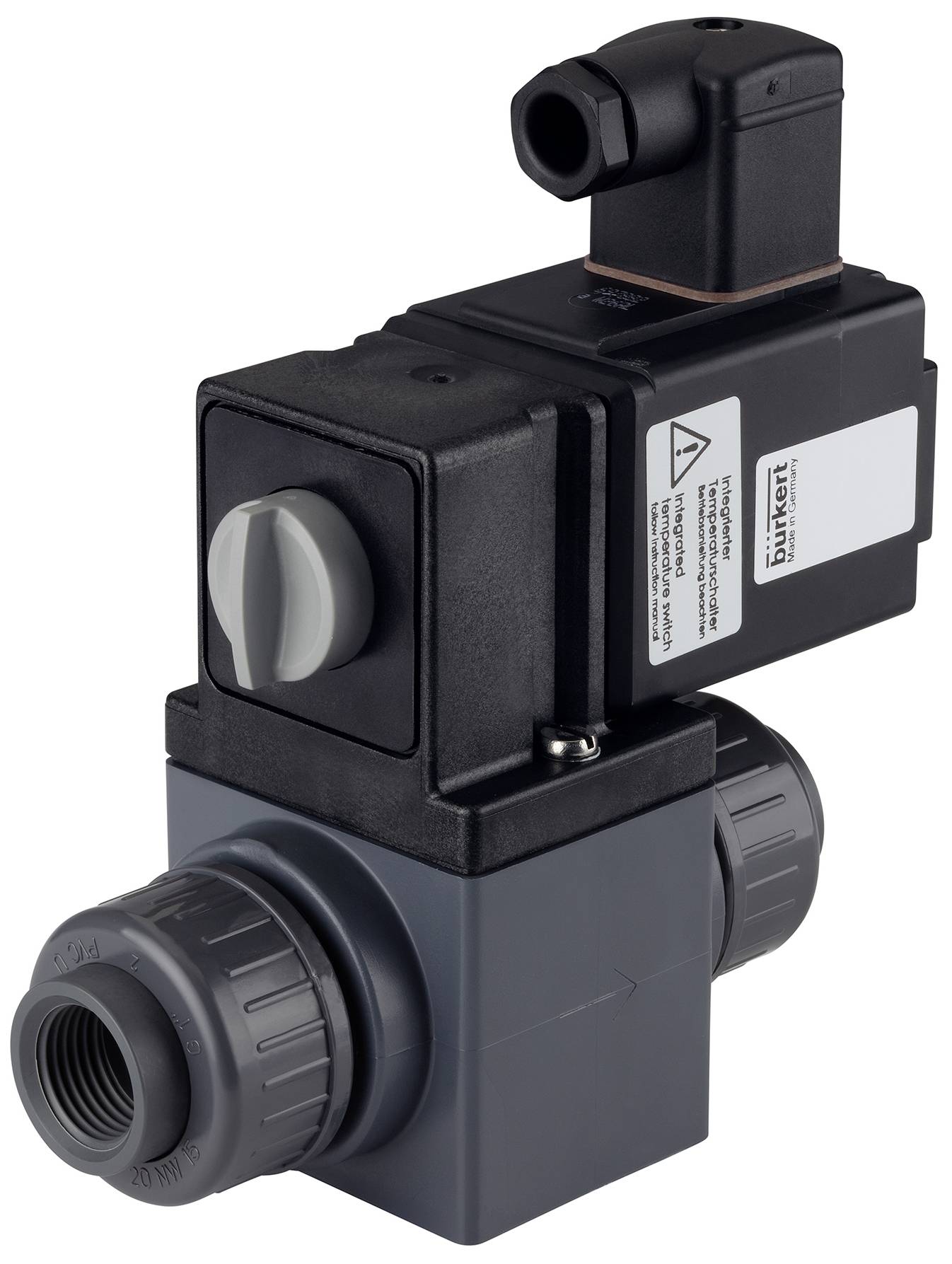

Das Ventil 0131 ist ein direktwirkendes Kipphebelventil. Entsprechend der Applikationen stehen unterschiedliche Dichtwerkstoffkombinationen zur Verfügung. Dank der Membrantrennung zwischen Antrieb und Fluidgehäuse können auch aggressive Medien wie Säuren oder Laugen sicher gesteuert werden. Abgerundet wird das Angebot durch Kunststoffgehäuse aus PVC. Die Spulen werden mit einem chemisch hoch beständigen Epoxid umpresst. Zur Reduzierung der elektrischen Leistungsaufnahme ist bei allen DC Varianten eine „Kick and Drop“ Elektronik in der Spule vergossen. Ein optionaler elektrischer Stellungsrückmelder detektiert zuverlässig die Schaltposition. Für Anwendungen im Trinkwasserbereich stehen Konformitäten nach KTW und W270 zur Verfügung. Weiterhin sind Ausführungen des Typ 0131 mit Konformität nach DIN EN 45545:2016 (Normteile 2 und 5) – Brandschutz in Schienenfahrzeugen erhältlich.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
