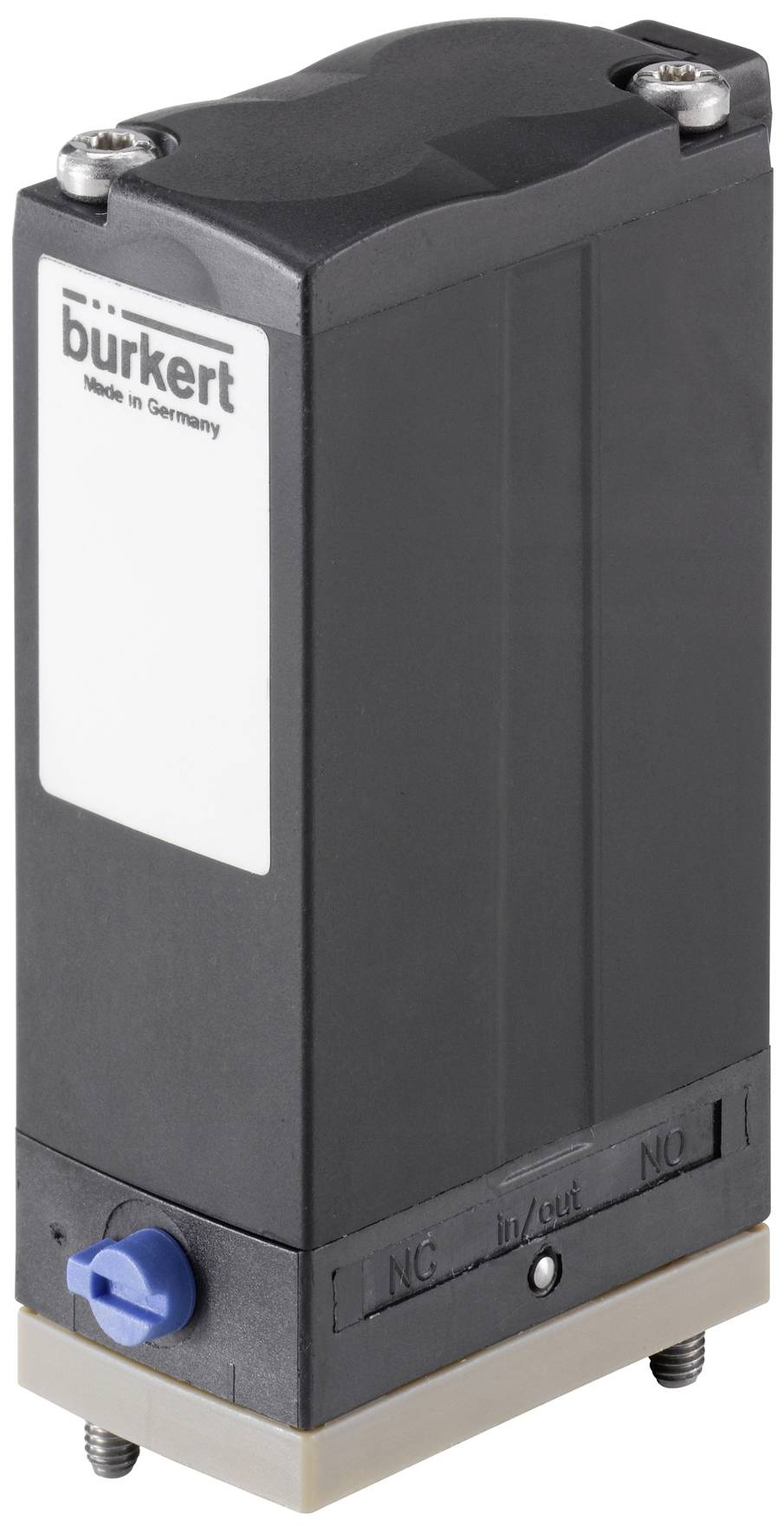

Bürkert magnetický ventil 260678 6628 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (239,99 € / kus)
239,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Solenoidový ventil 22mm s oddelením média
- 22 mm kompaktný dizajn do nominálnej šírky 3,0
- Separačná membrána pre vysokú chemickú odolnosť
- Funkcia NC, NO a 3-cestné univerzálne
- Protitlaková tesnosť vďaka princípu rocker
- Minimálny vnútorný objem s dobrou splachovateľnosťou
Technické parametre
- Pohon - ručné ovládanie Materiál: PPS (polyfenylénsulfid)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FFKM (perfluorokaučuk)
- Tesniaci materiál - tesnenie smerom von Materiál: FFKM (perfluorokaučuk)
- Tlak a teplota - teplota média min: 10 °C
- Tlak a teplota - Teplota média max: 55 °C
- Tlak a teplota - Teplota okolia min: 10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - Menovitý tlak min: -1 bar
- Tlak a teplota - Menovitý tlak max: 2 bary
- Tlak a teplota - diferenčný tlak max: 2 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora typu B podľa priemyselného štandardu
- Elektrické pripojenie - Poloha elektrického pripojenia: hore
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
- Elektrické pripojenie - Elektrické pripojenie Zostava kábla: pocínovaná
- Vlastnosti zariadenia - Otvorený čas spínania max.: 25 ms
- Vlastnosti prístroja - doba zovretia max.: 25 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Typ pohonu: kolískový
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Oddelenie médií: Áno
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Charakteristika zariadenia - celková šírka (nominálna hodnota): 22 mm
- Vlastnosti zariadenia - Typická doba otvorenia: 25 ms
- Vlastnosti zariadenia - Typický čas spínania: 25 ms
- Charakteristika zariadenia - Typ upevnenia (príruby): plastové rezné skrutky
- Vlastnosti zariadenia - Upevnenie (príruba) Materiál: Nerezová oceľ
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 180 l/min
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,17 m3/h
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 3 mm
- Procesné/rúrkové pripojenie - Potrubné pripojenie 1 typ: príruba
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 1 príruba: Bürkert príruba 22 x 35 verzia A2Bürkert príruba 22 x 35 verzia A2
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 2 Príruba: Bürkert príruba 22 x 35 verzia A2Bürkert príruba 22 x 35 verzia A2
- Procesné / linkové pripojenie - Linkové pripojenie 3 Príruba: Bürkert príruba 22 x 35 verzia A2Bürkert príruba 22 x 35 verzia A2
- Proces / pripojenie potrubia - tesnenie pripojenia potrubia materiálové prevedenie: O-krúžok
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Cievka (jadro) - Typ cievky: pevne integrovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - menovitý výkon DC: 6,2 W
- Cievka (jadro) - Znížený výkon DC: 6,2 W
- Materiály - Fluidné puzdro Materiál: PEEK (polyéteréterketón)
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Prevádzkový režim - Funkcia ventilu: T - univerzálne - obsadenie pripojenia 1 (P/NC), 2 (A/vstup/výstup) a 3 (R/NO) podľa použitia T - univerzálne použiteľné - obsadenie pripojenia 1 (P/NC ), 2 (A/in/out) a 3 (R/NO) po použití
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: otočná páka
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzková skrutková drážka: áno
- Schválenia - Menovitý výkon: 5 W
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
-1 bar
- Teplota média (rozsah)
10 do 55 °C
- Číslo výrobcu
260678
- Prevádzkový tlak (min.)
2 bar
- Max. teplota média
55 °C
- Min. teplota média
10 °C
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
10 °C
Na stiahnutie
Datasheet
Datasheet 3047214 Bürkert magnetický ventil 260678 6628 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047214 Bürkert magnetický ventil 260678 6628 24 V 1 ks
Popis
Priamočinný, od média oddelený 2/2 alebo 3/2-cestný vahadlový solenoidový ventil na ovládanie agresívnych kvapalín a plynov v medicínskej analytickej technike, potravinárskom priemysle a chemickom priemysle pri dávkovaní, plnení, miešaní a distribúcii. Médium je v kontakte s puzdrom a tesniacim materiálom iba cez oddeľovaciu membránu. S novým pohonom TwinPower, robustným skrutkovým pripojením a šírkou 22 mm tento ventil spĺňa najvyššie požiadavky. Vďaka osvedčenej rocker technológii sa vyznačuje plnou protitlakovou tesnosťou, dobrou splachovanosťou a nízkym vnútorným objemom. Typ 6628 je k dispozícii v širokej škále technických verzií a ponúka dokonalé prispôsobenie sa aplikáciám s kvapalinou prostredníctvom rôznych možností krytu kvapaliny.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
