Bürkert magnetický ventil 26424 0355 24 V 1 ks

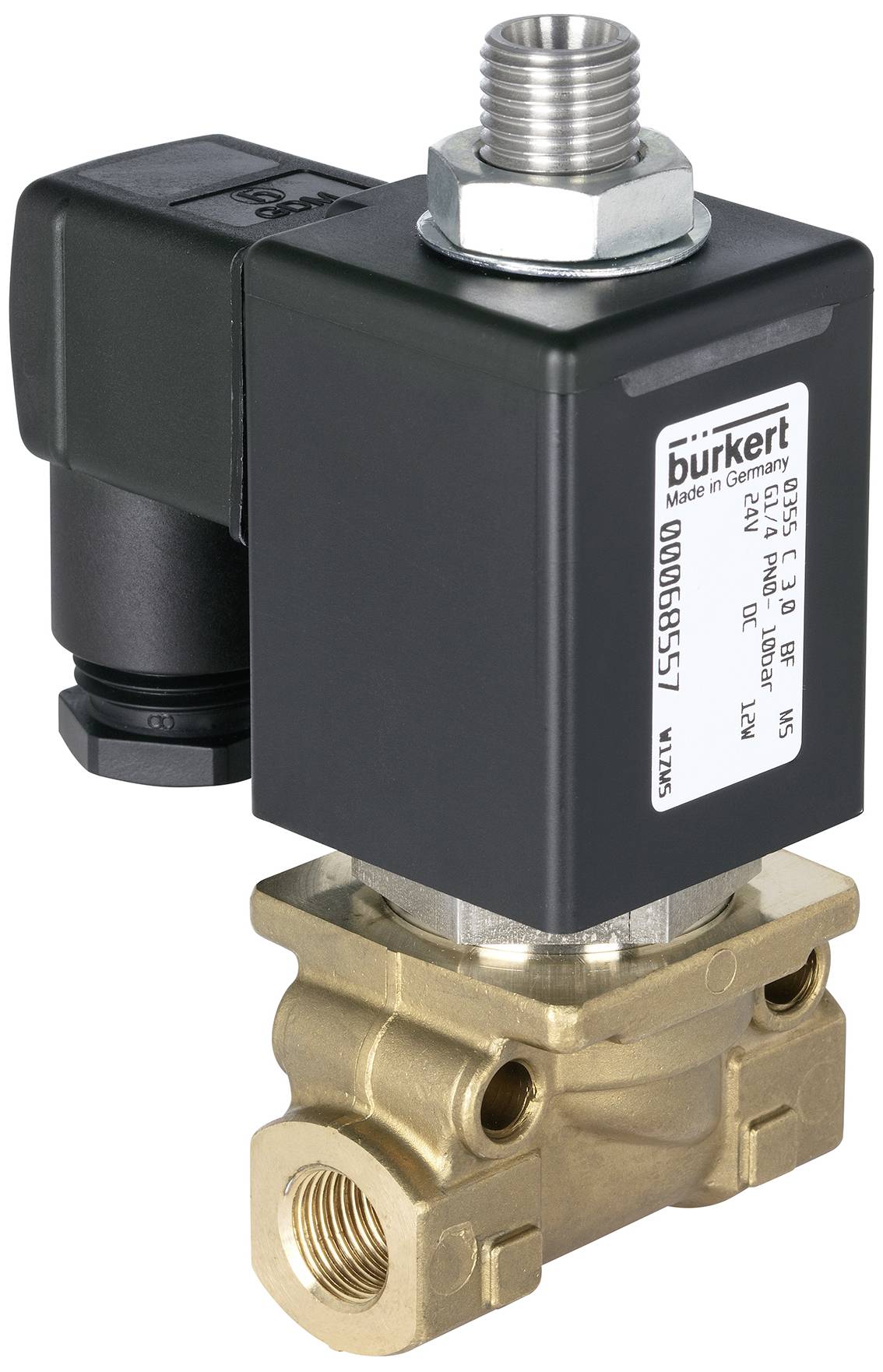

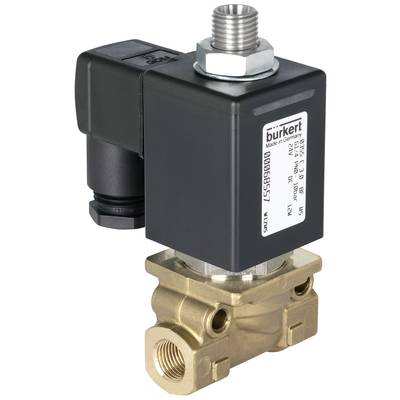

Ventil s čiernym krytom a mosadzným pripojením. Štítok s technickými údajmi vrátane prevádzkového tlaku a napätia.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Počet

Celkom (229,99 € / kus)

229,99 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

3/2-Wege-Magnetventil; direktwirkend

3/2-Wege-Sitzventil direktwirkend
Übergestecktes Spulensystem
Mediumstemperatur bis +180 °C
Für flüssige und gasförmige Medien

Technické parametre

Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
Dichtungsmaterial - Sitzdichtung Werkstoff: NBR (Nitrilkautschuk)
Dichtungsmaterial - Abdichtung nach außen Werkstoff: Messing und Edelstahl
Druck & Temperatur - Temperatur Medium min: -10 °C
Druck & Temperatur - Temperatur Medium max: 90 °C
Druck & Temperatur - Temperatur Umgebung max: 55 °C
Druck & Temperatur - Nenndruck min: 0 bar
Druck & Temperatur - Rückdrucksichere Ausführung: Nein
Druck & Temperatur - Nenndruck max (Flüssigkeit): 6 bar
Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: beigelegt
Elektrischer Anschluss - Gerätesteckdose Art. Nr. - Typ: 00131874 - 2508
Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
Geräteeigenschaften - Schaltzeit öffnen max.: 80 ms
Geräteeigenschaften - Schaltzeit schließen max.: 30 ms
Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
Geräteeigenschaften - Ventilaufbau: Ventil komplett
Geräteeigenschaften - Vakuumausführung: Ja
Geräteeigenschaften - Antriebsart: Hubanker
Geräteeigenschaften - Operation: direktwirkend
Geräteeigenschaften - Medientrennung: Nein
Geräteeigenschaften - Schaltfunktion: on/off
Geräteeigenschaften - Schaltzeit öffnen min: 20 ms
Geräteeigenschaften - Schaltzeit schließen min: 20 ms
Geräteeigenschaften - Analyseausführung: Nein
Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
Geräteeigenschaften - Ölbrennerventil: Nein
Geräteeigenschaften - Dampfausführung: Nein
Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
Nennweite (Kv Wert) - QNn Wert (Gas): 400 l/min
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 4 mm
Nennweite (Kv Wert) - Kv Wert (Wasser): 0,4 m3/h
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 5/32 Zoll
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/4
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/4
Prozess- / Leitungsanschluss - Leitungsanschluss 3 Typ: Außengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindeart: M
Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindebezeichnung: 14 x 1,5
Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
Spannung - Batteriespannung: Ja
Spannung - Spannung min / Nennspannung: 24 V
Spannung - Spannung max / Nennspannung: 24 V
Spannung - Wechselspannung: Nein
Spannung - Gleichspannung: Ja
Spannung - Spannungstoleranz positiv: 10 %
Spannung - Spannungstoleranz negativ: 10 %
Spule (Kern) - Spulengröße: 40 mm
Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
Spule (Kern) - Geräuscharme Ausführung: Nein
Spule (Kern) - Spule Art: übergesteckt
Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
Spule (Kern) - Bemessungsleistung DC: 12 W
Spule (Kern) - Reduzierte Leistung DC: 12 W
Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
Werkstoffe - Ventilsitz Werkstoff: Edelstahl
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
Wirkungsweise - Ventilfunktion: D - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO) nach Arbeitsanschluss 2 (B/OUT), Anschluss 3 (R/NC) geschlossenD - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO) nach Arbeitsanschluss 2 (B/OUT), Anschluss 3 (R/NC) geschlossen
Wirkungsweise - Handbetätigung: Nein
Zulassungen - Nennleistung: 12 W

Kategória výrobku: magnetický ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 0 bar

Teplota média (rozsah): -10 do 90 °C

Číslo výrobcu: 26424

Max. teplota média: 90 °C

Min. teplota média: -10 °C

: IP65

Max. okolitá teplota: 55 °C

Na stiahnutie

Datasheet

Datasheet 3047524 Bürkert magnetický ventil 26424 0355 24 V 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047524 Bürkert magnetický ventil 26424 0355 24 V 1 ks

Popis

Direktwirkendes Hubanker-Magnetventil Typ 0355 für die Steuerung heißer Medien wie Dämpfe, Öle und Gase.

Tento text bol preložený strojovo.

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
