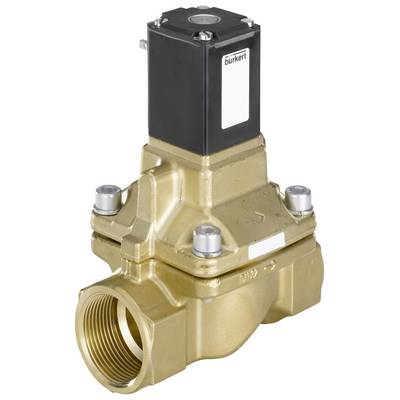

Bürkert magnetický ventil 295636 5404 230 V G 1/2 Menovitá vzdialenosť 12 mm servo riadené 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (210,57 € / kus)
210,57 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-Wege-Magnetventil; Servokolben
- Servogesteuertes Kolbenventil bis Nennweite DN50
- Explosionsgeschützte Ausführungen für Kat. 2
- Geeignet für Gas- und Dampfanwendungen bis 180°C
- Kompressorentlastungsventil
- Energiesparende Doppelspulentechnologie in Kick and Drop Ausführung
Technické parametre
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: PTFE (Polytetrafluorethylen)
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Kunststoffe
- Dichtungsmaterial - Sitzdichtung Werkstoff: PTFE (Polytetrafluorethylen)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 120 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 1 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 32 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Einbaulänge: 65 mm
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 40 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 250 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: über Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: servogesteuert
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 20 ms
- Geräteeigenschaften - Schaltzeit schließen min: 100 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Kernführung: Gleitring
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 2.200 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 12 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 2 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 7/16 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Nein
- Spannung - Spannung min / Nennspannung: 230 V
- Spannung - Spannung max / Nennspannung: 230 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Nein
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Kick and Drop Spule: Energiespar-Technologie möglichEnergiespar-Technologie möglich
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Spule Besonderheit: für hohe Temperaturen
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 32 V
- A
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Bemessungsleistung DC: 8 W
- Spule (Kern) - Reduzierte Leistung DC: 8 W
- Spule (Kern) - Bemessungsleistung AC: 18 V
- A
- Spule (Kern) - Gleitring Werkstoff: PTFE (Polytetrafluorethylen)
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Werkstoffe - Ventilsitz Werkstoff: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: B - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO)B - in Ruhestellung geöffnet - Druckanschluss 1 (P/NO)
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 8 W
- Spannung Frequenz: 50 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
1 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/2
- Prevádzková teplota
-10 °C (min)
- Teplota média (rozsah)
-10 do 120 °C
- Číslo výrobcu
295636
- Prevádzkový tlak (min.)
1 bar
- Min. prevádzková teplota
-10 °C
- Tesniaci materiál
FKM
- Funkcia
2/2 otvorený monostabilný
- Max. teplota média
120 °C
- Min. teplota média
-10 °C
- Médium
plyny
- Menovitá vzdialenosť
12 mm
- Vlastnosti
spojka
- Dĺžka
65 mm
- QNn hodnota
2.200 l/min
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
servo riadené
- Hodnota kv
2 m³/h
Na stiahnutie
Datasheet
Datasheet 3047041 Bürkert magnetický ventil 295636 5404 230 V G 1/2 Menovitá vzdialenosť 12 mm servo riadené 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047041 Bürkert magnetický ventil 295636 5404 230 V G 1/2 Menovitá vzdialenosť 12 mm servo riadené 1 ks
Popis
Das Ventil 5404 ist ein servogesteuertes Kolbenventil und ist als NC und NO Ausführung erhältlich. Zur Schaltfunktion des Ventils ist ein Mindestdifferenzdruck erforderlich. Die Magnetspulen werden mit hochwertigem Epoxidharz umpresst. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Spulen mit integrierter „Kick and Drop“ (KD) Elektronik in Doppelspulentechnologie erhältlich. In Verbindung mit einem Stecker nach DIN EN 175301-803 Form A erfüllen die Ventile die Schutzart IP65. Die Gerätesteckdose ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
