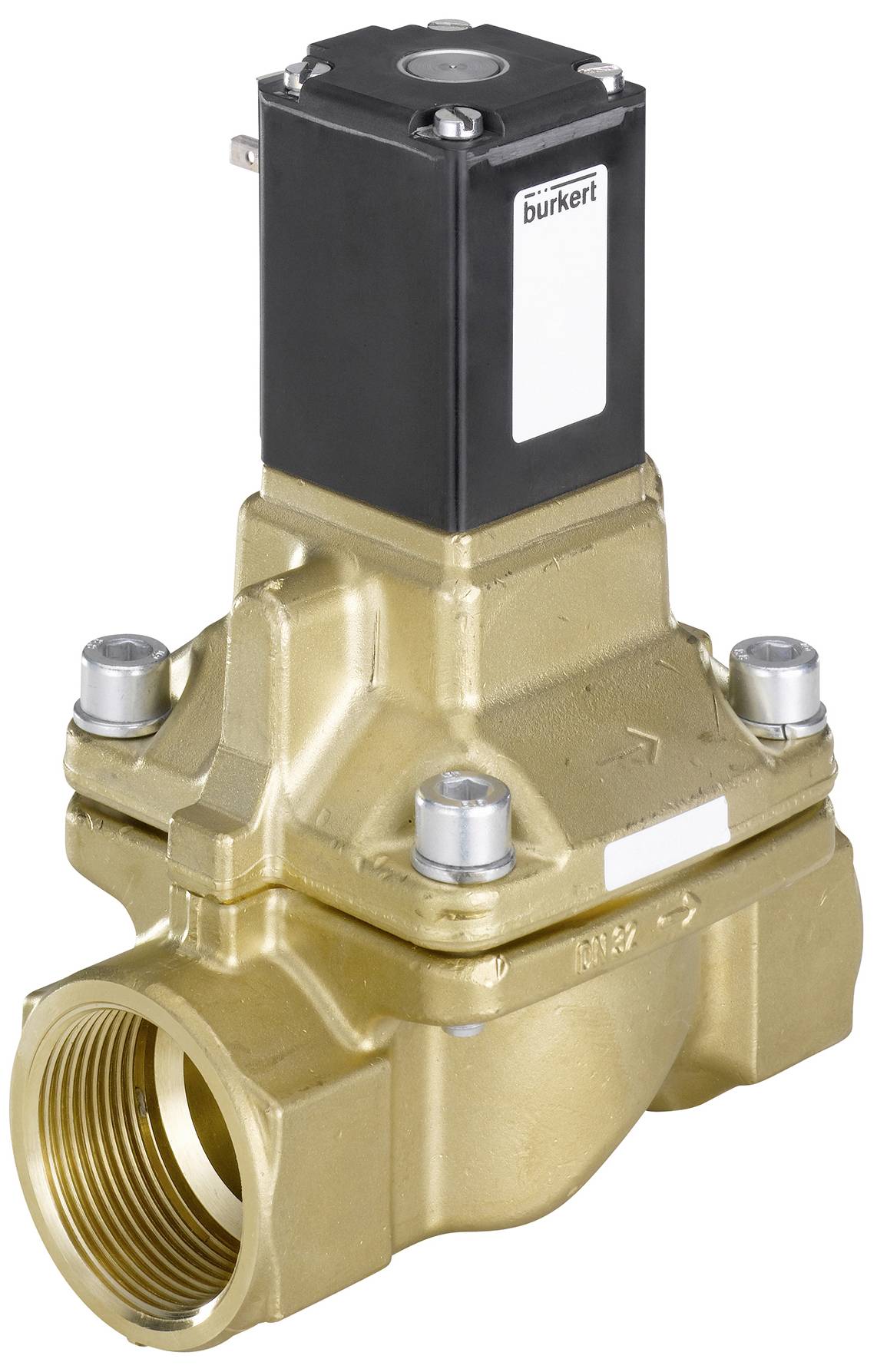

Bürkert magnetický ventil 324566 5404 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (259,00 € / kus)
259,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný solenoidový ventil; Servo piest
- Servoriadený piestový ventil do menovitého priemeru DN50
- Verzie s ochranou proti výbuchu pre kategóriu 2
- Vhodné pre plynové a parné aplikácie do 180°C
- Poistný ventil kompresora
- Energeticky úsporná technológia dvojitej cievky v dizajne kick and drop
Technické parametre
- Materiál tesnenia - materiál tesnenia pilotného riadenia: PTFE (polytetrafluóretylén)
- Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
- Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: 5 °C
- Tlak a teplota - Teplota média max: 90 °C
- Tlak a teplota - Teplota okolia min: 5 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 1 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 25 bar
- Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: súčasťou dodávky
- Elektrická prípojka - zásuvka prístroja číslo položky - typ: 00137943 - 2509
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Inštalačná dĺžka: 65 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Otvorený čas spínania max.: 40 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 250 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristika zariadenia - Prevádzka: servo riadené
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 20 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 100 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 2 200 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 12 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 2 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 7/16 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - linkové spojenie 1 označenie závitu: 1/2
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: NPT
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: NPT
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 32mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Coil (Core) - Kick and Drop Coil: Technológia úspory energie nie je k dispozícii
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Cievka Špeciálna vlastnosť: pre vysoké teploty
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - menovitý výkon DC: 9 W
- Cievka (jadro) - Znížený výkon DC: 9 W
- Cievka (jadro) - materiál klzného krúžku: PTFE (polytetrafluóretylén)
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Materiály - materiál sedla ventilu: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Režim prevádzky - manuálna prevádzka: Nie
- Schválenia - Menovitý výkon: 8 W
- Typ schválenia: ULUL
- Typ schválenia: Zoznam UL
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
1 bar
- Teplota média (rozsah)
5 do 90 °C
- Číslo výrobcu
324566
- Max. teplota média
90 °C
- Min. teplota média
5 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
5 °C
Na stiahnutie
Datasheet
Datasheet 3047354 Bürkert magnetický ventil 324566 5404 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047354 Bürkert magnetický ventil 324566 5404 24 V 1 ks
Popis
Ventil 5404 je servoriadený piestový ventil a je dostupný vo verziách NC a NO. Aby ventil fungoval, je potrebný minimálny diferenčný tlak. Magnetické cievky sú lisované kvalitnou epoxidovou živicou. Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvojitej cievky. V spojení so zátkou podľa DIN EN 175301-803 Forma A spĺňajú ventily triedu ochrany IP65. Zásuvka nie je súčasťou dodávky a je potrebné ju objednať samostatne.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
