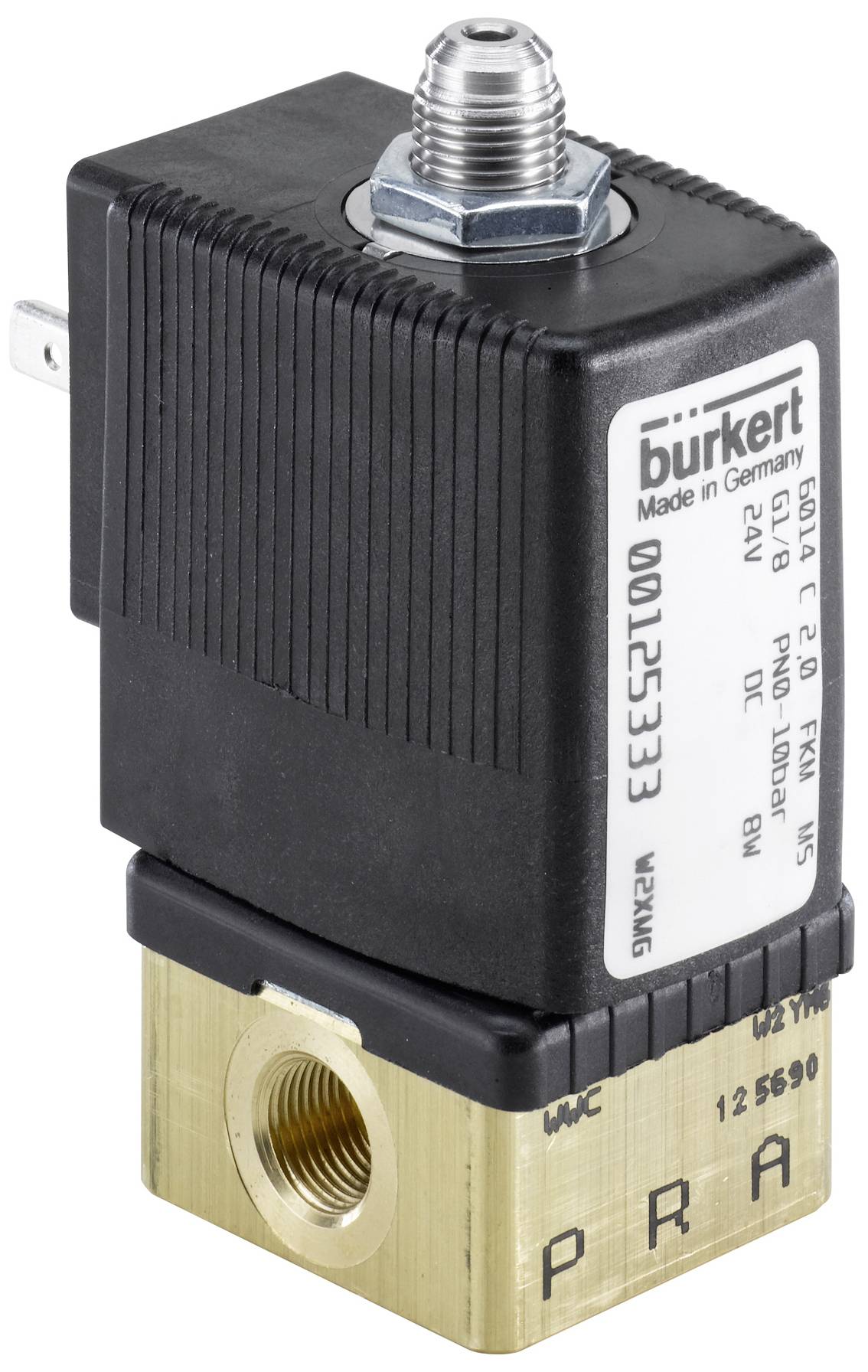

Ilustračný obrázok
Ilustračný obrázok
Bürkert magnetický ventil 351978 6014 230 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (265,00 € / kus)
265,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-Wege-Magnetventil, direktwirkend
- Direktwirkendes und kompaktes Ventil bis Nennweite DN 2,5
- Vibrationsfestes, verschraubtes Spulensystem
- Banjo-Verschraubung für den Direktanbau an Pneumatikventile
- Explosionsgeschützte Ausführungen
- Energiesparende Kick and Drop Ausführungen verfügbar
Technické parametre
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 120 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 10 bar
- Druck & Temperatur - Nenndruck max (Gas): 10 bar
- Elektrischer Anschluss - Elektrischer Anschluss Art: Leitung Kabel
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Leitung Länge: 3.000 mm
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Schaltzeit öffnen max.: 15 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 20 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 10 ms
- Geräteeigenschaften - Schaltzeit schließen min: 15 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 120 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 2 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,11 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 5/64 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/4
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/4
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Typ: Außengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 3 Gewindebezeichnung: 1/8
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 230 V
- Spannung - Spannung max / Nennspannung: 230 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 40 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: Varistor
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Spule Besonderheit: für hohe Temperaturen
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Bemessungsleistung DC: 11 W
- Spule (Kern) - Reduzierte Leistung DC: 9 W
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offenC - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 9 W
- Zulassungstyp: IECEx, ATEXIECEx, ATEX
- Zulassungsart: mb IIC T4 Gb; mb IIIC T130 °C Db; Einzelmontage, II 2 G mb IIC T4 Gb; II 2 D mb IIIC T130 °C Db; Einzelmontage
- Spannung Frequenz: 50/60 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
230 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 120 °C
- Číslo výrobcu
351978
- Max. teplota média
120 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047548 Bürkert magnetický ventil 351978 6014 230 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047548 Bürkert magnetický ventil 351978 6014 230 V 1 ks
Popis
Das Ventil 6014 ist ein direktwirkendes Hubankerventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Dichtwerkstoffkombinationen zur Verfügung. Eine Bürkert-spezifische Flanschausführung (SFB) ermöglicht die platzsparende Anreihung von Ventilen auf einer Mehrfachanschlussplatte. Zur Reduzierung der elektrischen Leistungsaufnahme während des Betriebs sind Kick and Drop Spulen erhältlich.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
