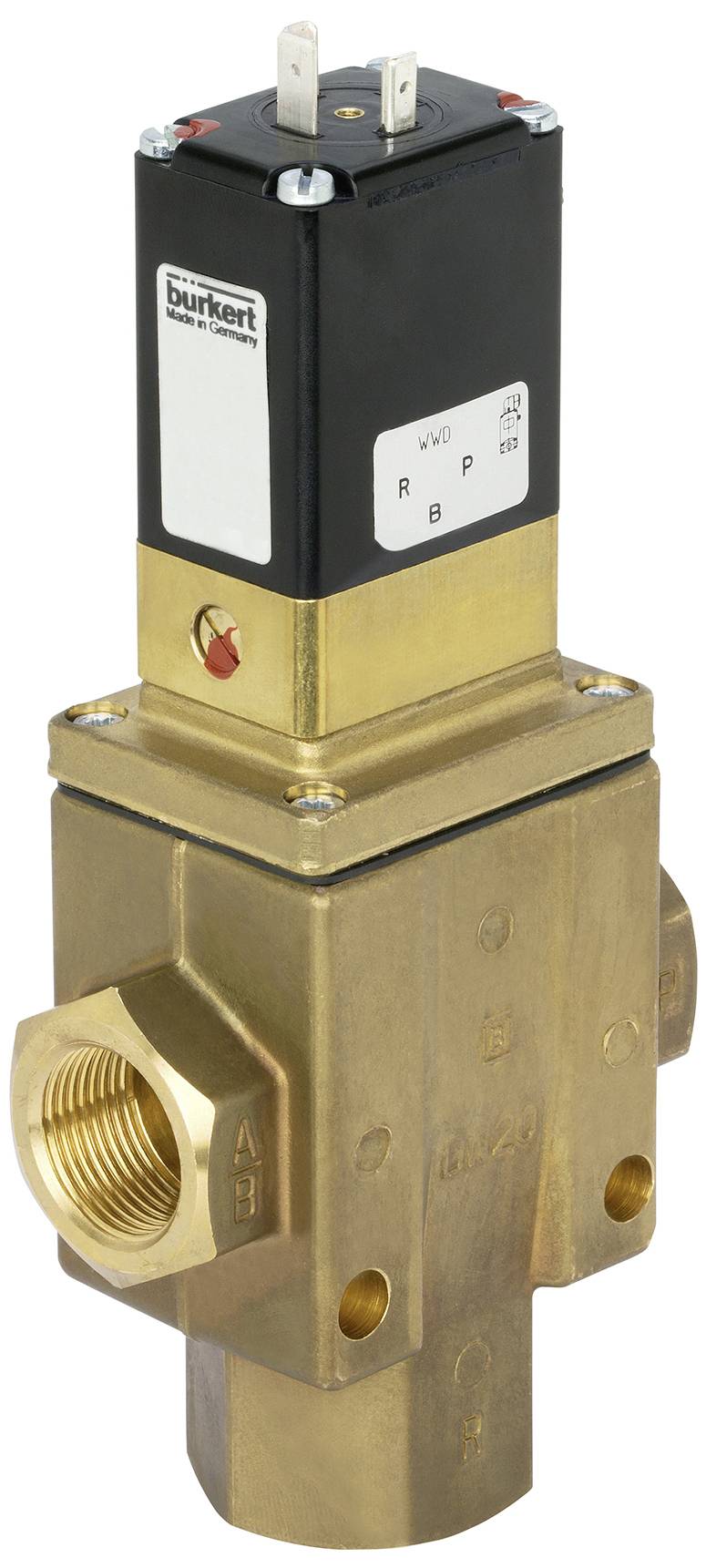

Bürkert magnetický ventil 381505 6430 12 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (519,00 € / kus)
519,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: PUR (polyuretán)
- Tesniaci materiál - tesnenie smerom von Materiál: NBR (nitrilkaučuk)
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 80 °C
- Tlak a teplota - Teplota okolia min: 0 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 1 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 16 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: hore
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Inštalačná dĺžka: 76 mm
- Charakteristika zariadenia - princíp činnosti hlavného ventilu: piest
- Vlastnosti zariadenia - Otvorený čas spínania max.: 30 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 60 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Vlastnosti zariadenia - Typ pohonu: sklopná kotva
- Charakteristika zariadenia - Prevádzka: servo riadené
- Vlastnosti zariadenia - Oddelenie médií: Áno
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 23 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 45 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 2 800 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 12 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 2,6 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 7/16 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 1 označenie závitu: 1/2
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 3/4
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 12 V
- Napätie - Napätie max / Menovité napätie: 12 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 0%
- Napätie - tolerancia napätia záporná: 0%
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: bloková skrutkovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - menovitý výkon DC: 8 W
- Cievka (jadro) - Znížený výkon DC: 8 W
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Materiály - pilotné ovládanie Materiál v kontakte s médiom: mosadz
- Materiály - materiál sedla ventilu: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: D - otvorený v pokojovej polohe - tlakový port 1 (P/NO) do pracovného portu 2 (B/OUT), port 3 (R/NC) zatvorenýD - otvorený v pokojovej polohe - tlakový port 1 ( P/NO) k pracovnému portu 2 ( B/OUT), pripojenie 3 (R/NC) uzavreté
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: kombinácia otočnej páky a tlačidla
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručné ovládanie drážka pre skrutku: č
- Schválenia - Menovitý výkon: 8 W
- Frekvencia napätia: 0 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
12 V
- Prevádzkový tlak (max.)
1 bar
- Teplota média (rozsah)
0 do 80 °C
- Číslo výrobcu
381505
- Max. teplota média
80 °C
- Min. teplota média
0 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
0 °C
Na stiahnutie
Datasheet
Datasheet 3047981 Bürkert magnetický ventil 381505 6430 12 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047981 Bürkert magnetický ventil 381505 6430 12 V 1 ks
Popis
Ventil 6430 je servoriadený 3/2-cestný piestový ventil. Ak ventil nie je napájaný pomocným riadiacim vzduchom, je pre funkciu potrebný minimálny diferenčný tlak. Verzie: - Pre neutrálne kvapaliny a plyny v rozsahu tlaku 1-16 bar vo funkciách NC a NO. - Pre technické vákuum do 3 barov vo funkciách NC a NO. - S pomocným riadiacim vzduchom pre podtlak až 8 barov vo funkciách NC a NO. Všetky verzie sú dostupné ako impulzná verzia, aby sa zabezpečil príslušný stav spínania aj v prípade prerušenia napájania. 6430 je vybavený ručným ovládaním pre uvedenie do prevádzky alebo manuálne funkcie (výnimka: impulzná verzia). Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvojitej cievky. Ako riadiaci ventil sa používa bezúdržbový ventil s 3/2-cestnou sklopnou kotvou, oddelený od média, typ 0331. V spojení so zátkou podľa DIN EN 175301 – 803 Forma A spĺňajú ventily triedu ochrany IP65.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
