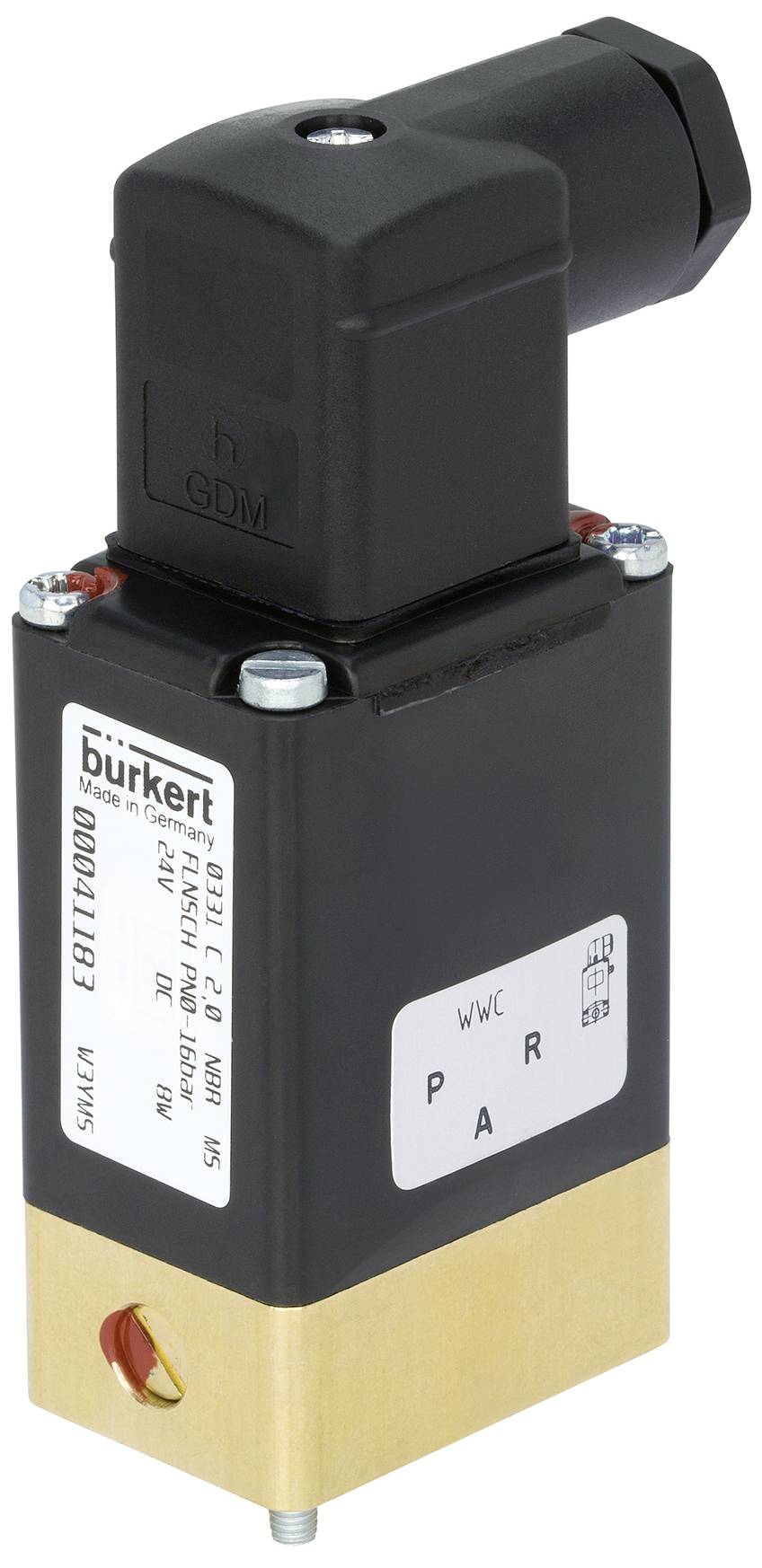

Bürkert magnetický ventil 41195 0331 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
50 Ks
Počet
Celkom (184,99 € / kus)
184,99 €
s DPH
Doprava zadarmo
Hlavné benefity
3/2-cestný solenoidový ventil; priamy účinok
- Priamočinný, od média oddelený ventil do menovitého priemeru DN 4
- Riadiaci ventil so špecifickým dizajnom príruby Bürkert (SFB)
- Bezúdržbová technológia sklopnej kotvy
- Robustná ručná obsluha nenáročná na servis
- Verzie odolné proti výbuchu
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: NBR (nitrilkaučuk)
- Tesniaci materiál - tesnenie smerom von Materiál: NBR (nitrilkaučuk)
- Tesniaci materiál - materiál tesnenia sedadla Tvrdosť Shore: 70
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 80 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 10 bar
- Tlak a teplota - Povrchová teplota max: 155 °C
- Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: súčasťou dodávky
- Elektrická prípojka - zásuvka prístroja číslo položky - typ: 00008376 - 2508
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: hore
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
- Elektrické pripojenie - Materiál elektrického pripojenia: mosadz
- Vlastnosti zariadenia - Inštalačná dĺžka: 46 mm
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Otvorený spínací čas max.: 20 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 20 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Vlastnosti zariadenia - prietok: pod sedadlom
- Vlastnosti zariadenia - vákuová verzia: č
- Vlastnosti zariadenia - Typ upevnenia: Metrické skrutky
- Vlastnosti zariadenia - Typ pohonu: sklopná kotva
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Oddelenie médií: Áno
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 10 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 10 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 3 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,12 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/8 palca
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 3 (R) (mm): 3 mm
- Procesné/rúrkové pripojenie - Potrubné pripojenie 1 typ: príruba
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 1 príruba: Bürkert príruba 32 x 46 verzia A2Bürkert príruba 32 x 46 verzia A2
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: príruba
- Procesné / linkové pripojenie - Linkové pripojenie 2 Príruba: Bürkert príruba 32 x 46 verzia A2Bürkert príruba 32 x 46 verzia A2
- Procesné / linkové pripojenie - Linkové pripojenie 3 Príruba: Bürkert príruba 32 x 46 verzia A2Bürkert príruba 32 x 46 verzia A2
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: bloková skrutkovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - menovitý výkon DC: 11 W
- Cievka (jadro) - Znížený výkon DC: 11 W
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Materiály - materiál sedla ventilu: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Prevádzkový režim - Funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
- Režim prevádzky - manuálna prevádzka: áno
- Prevádzkový režim - manuálna prevádzka: tlačidlové tlačidlo
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Schválenia - Menovitý výkon: 8 W
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
0 do 80 °C
- Číslo výrobcu
41195
- Max. teplota média
80 °C
- Min. teplota média
0 °C
IP65
- Max. okolitá teplota
55 °C
Na stiahnutie
Datasheet
Datasheet 3047062 Bürkert magnetický ventil 41195 0331 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047062 Bürkert magnetický ventil 41195 0331 24 V 1 ks
Popis
Ventil 0331 je priamočinný ventil so skladacou armatúrou oddelenou od média. Je dostupný v 3/2- a 2/2-cestnej verzii. Ako 3/2-cestná verzia môže byť použitá ako rozdeľovač alebo zmiešavací ventil. V závislosti od aplikácie sú k dispozícii rôzne materiály membrán a režimy prevádzky. Sortiment puzdier pozostáva z mosadze, nehrdzavejúcej ocele, PEEK a polypropylénu. Magnetické cievky sú potiahnuté chemicky vysoko odolným epoxidom. Pretože systém cievok je oddelený od média membránou, je ventil vhodný najmä pre kritické médiá, ako sú agresívne kyseliny a zásady. 0331 je vybavený manuálnym ovládaním pre uvedenie do prevádzky a testovanie. Pre zníženie energetickej náročnosti je možné všetky cievky dodať s elektronickým znížením výkonu alebo v pulznej verzii. Stav spínania je možné vykonať prostredníctvom spätnej väzby polohy ako binárny alebo NAMUR signál.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
