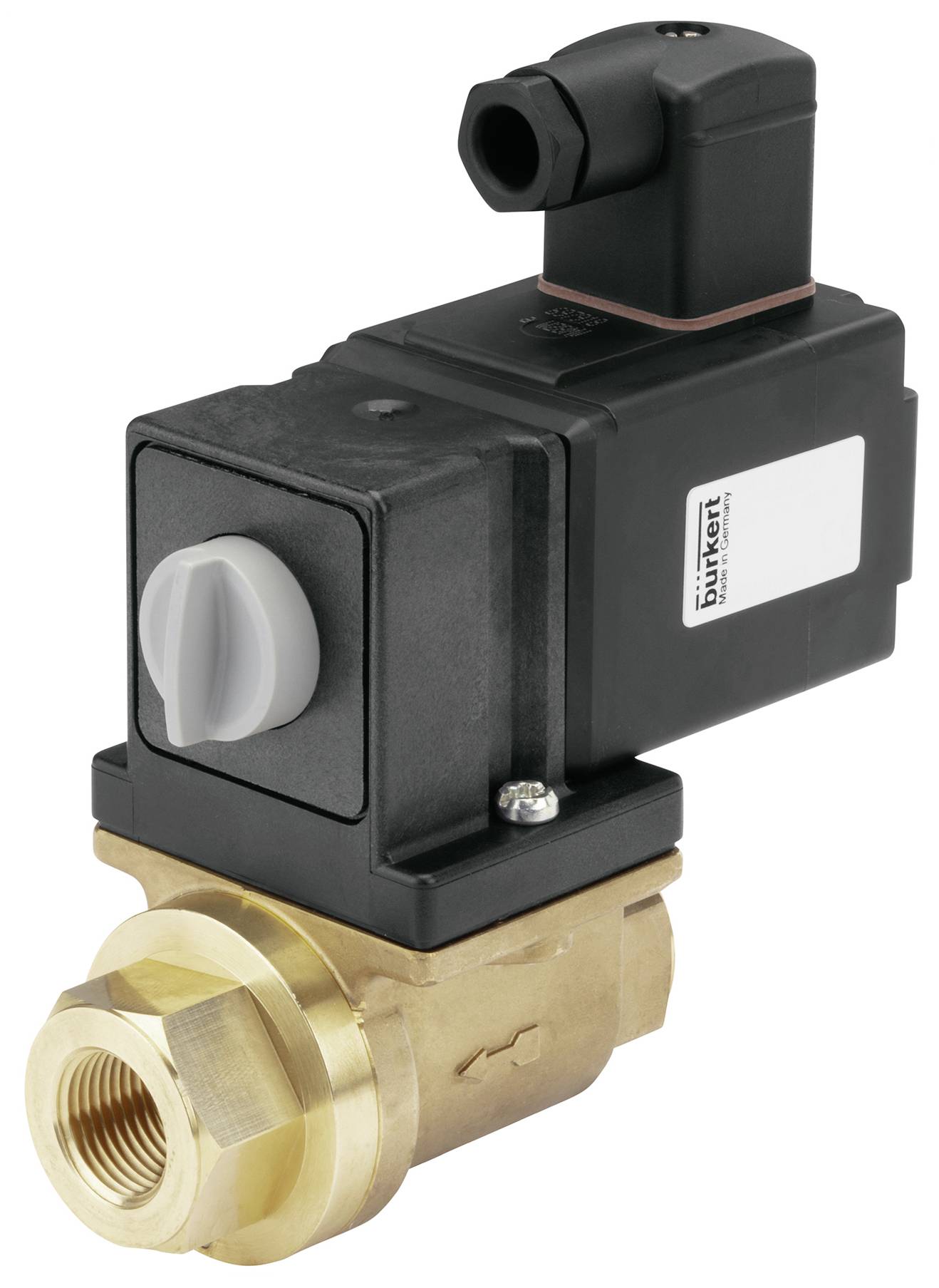

Bürkert magnetický ventil 48997 0131 24 V 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (719,00 € / kus)
719,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný solenoidový ventil; priamy účinok
- Priamočinný ventil s oddeleným médiom do menovitého priemeru DN 20
- Systém cievky s blokovými skrutkami odolný voči vibráciám
- Energeticky úsporné zníženie výkonu pre všetky DC verzie
- Zvýšená bezpečnosť vďaka elektrickej spätnej väzbe polohy (voliteľné)
- Robustná ručná obsluha nenáročná na údržbu
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: NBR (nitrilkaučuk)
- Tesniaci materiál - tesnenie smerom von Materiál: NBR (nitrilkaučuk)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 90 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 50 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Dizajn odolný proti spätnému tlaku: Nie
- Tlak a teplota - Maximálny nominálny tlak (kvapalina): 1 bar
- Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: súčasťou dodávky
- Elektrická prípojka - zásuvka prístroja číslo položky - typ: 00314802 - 2518
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Otvorený spínací čas max.: 20 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 60 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Štruktúra ventilu: Ventil je kompletný
- Charakteristika zariadenia - vákuová verzia: Áno
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Vlastnosti zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Oddelenie médií: Áno
- Vlastnosti zariadenia - funkcia spínania: zapnutie/vypnutie
- Vlastnosti zariadenia - doba spínania otvorenia min: 10 ms
- Vlastnosti zariadenia - doba spínania zovretia min: 40 ms
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas otvorenia: Nie
- Vlastnosti zariadenia - Nastavenie ventilu Čas zatvárania: Nie
- Charakteristika zariadenia - ventil olejového horáka: č
- Charakteristika zariadenia - Steam verzia: Nie
- Charakteristika zariadenia - Hlavný ventil s integrovaným sitkom: č
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 2 100 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 10 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 2 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 3/8 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 3/8
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 3/8
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 3 označenie závitu: 3/8
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 49 mm
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: odrušovacia dióda
- Cievka (jadro) - usmerňovač vedenia cievky: Áno
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: Áno
- Cievka (Jadro) - Kick and Drop Coil: Zahrnutá technológia na úsporu energie Vrátane technológie na úsporu energie
- Cievka (jadro) - Nízka hlučnosť: Nie
- Cievka (jadro) - Typ cievky: bloková skrutkovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - spínaný výkon AC: 100 V
- A
- Cievka (jadro) - menovitý výkon DC: 100 W
- Cievka (jadro) - Znížený výkon DC: 9 W
- Cievka (jadro) - menovitý výkon AC: 9 V
- A
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Prevádzkový režim - funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
- Režim prevádzky - manuálna prevádzka: áno
- Prevádzkový režim - manuálna prevádzka: tlačidlové tlačidlo
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručné ovládanie drážka pre skrutku: č
- Schválenia - Menovitý výkon: 100 W
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
magnetický ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
0 bar
- Teplota média (rozsah)
-10 do 90 °C
- Číslo výrobcu
48997
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
50 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047073 Bürkert magnetický ventil 48997 0131 24 V 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047073 Bürkert magnetický ventil 48997 0131 24 V 1 ks
Popis
Ventil 0131 je priamočinný vahadlový ventil. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Vďaka membránovému oddeleniu medzi pohonom a kvapalinovou skriňou možno bezpečne kontrolovať aj agresívne médiá, ako sú kyseliny alebo zásady. Ponuku uzatvárajú plastové kryty z PVC. Cievky sú lisované chemicky vysoko odolným epoxidom. Aby sa znížila spotreba elektrickej energie, všetky verzie s jednosmerným prúdom majú v cievke elektroniku „kick and drop“. Voliteľný elektrický ukazovateľ polohy spoľahlivo rozpozná spínaciu polohu. Pre aplikácie v sektore pitnej vody sú k dispozícii zhody s KTW a W270. Dostupné sú aj verzie typu 0131 v súlade s DIN EN 45545:2016 (normované časti 2 a 5) – Protipožiarna ochrana v koľajových vozidlách.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
