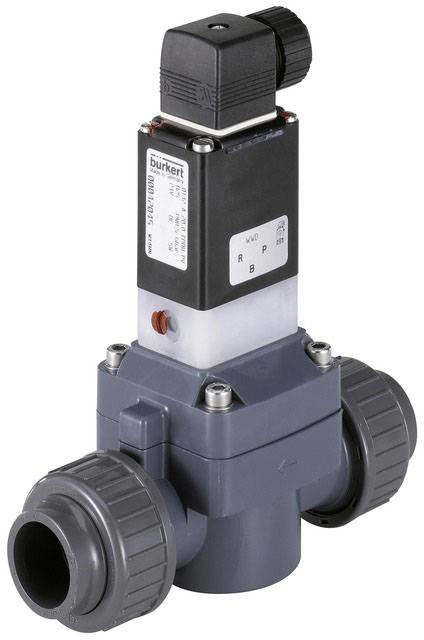

Bürkert membránový ventil 50917 142 24 V 40 mm Menovitá vzdialenosť 32 mm servo riadené 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (955,00 € / kus)
955,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2cestný elektromagnetický ventil
- Servom riadený membránový ventil do nominálnej veľkosti DN50; Plastový ventil pre agresívne a kontaminované médiá; Dizajn oddelený od médií, bez obsahu kovov; Servisná manuálna prevádzka; Spoľahlivosť prepínania prostredníctvom spätnej väzby o polohe (voliteľne k dispozícii)
Technické parametre
- Typ pohonu: skladacia armatúra
- Princíp činnosti hlavného ventilu: membránový ventil
- Funkcia prepínania: zapnuté / vypnuté
- Mediálna separácia: áno
- Číslo pripojenia na tekutinovú linku: 2
- Funkcia ventilu počet spínacích polôh: 2
- Prítok: nad sedadlo
- Menovitý tlak max. (Kvapalina): 6 bar
- Striedavé napätie: áno
- Menovitý výkon: 5 W.
- Typ cievky: skrutkovaný blok
- Materiál cievky (kryt): EP (epoxidová živica)
- Čas otvorenia spínania: 100 ms - 800 ms
- Čas zapnutia zopnutia: 1 ms - 4 ms
- Štruktúra ventilu: ventil kompletný
- Frekvencia napätia: 50/60 Hz
- Funkcia ventilu manuálne ovládanie Materiál: PA (polyamid)
- Funkcia ventilu, ručné ovládanie, blokovanie: áno
- Kategória výrobku
membránový ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
6 bar
- Materiál puzdra
PVC
- Pripojenie
40 mm
- Prevádzkové médium
kvapalina
- Teplota média (rozsah)
0 do +50 °C
- Číslo výrobcu
50917
- Prevádzkový tlak (min.)
0.5 bar
- Ovládanie
Ručné ovládanie; tlačidlo na kľúči
- Tesniaci materiál
EPDM
- Hmotnosť
1127 kg
- Max. teplota média
+50 °C
- Min. teplota média
0 °C
- Menovitá vzdialenosť
32 mm
- QNn hodnota
17 l/min
IP65
- Max. okolitá teplota
+40 °C
- Účinky
servo riadené
- Hodnota kv
16
Na stiahnutie
Datasheet
Datasheet 2350721 Bürkert membránový ventil 50917 142 24 V 40 mm Menovitá vzdialenosť 32 mm servo riadené 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2350721 Bürkert membránový ventil 50917 142 24 V 40 mm Menovitá vzdialenosť 32 mm servo riadené 1 ks
Popis
Ventil 0142 je membránový ventil ovládaný servomotorom.
Na otvorenie a zatvorenie ventilu je potrebný minimálny diferenčný tlak 0,5 baru. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály a spôsoby účinku. 3/2cestný riadiaci ventil je možné ľahko zmeniť z NC na NO otočením na hlavnom sedle. Spätná väzba o polohe z riadiaceho ventilu môže byť poskytovaná prostredníctvom spínacieho alebo NAMUR signálu. Magnetické cievky sú tvarované z chemicky vysoko odolného epoxidu.
Pri uvádzaní do prevádzky a testovaní je 0142 ovládaný ručne
vybavené.
Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvoch cievok. V spojení so zásuvkou zariadenia podľa DIN EN 175301 - 803, forma A, ventily zodpovedajú triede ochrany IP65 a NEMA 4X.
Tento text bol preložený strojovo.
Na otvorenie a zatvorenie ventilu je potrebný minimálny diferenčný tlak 0,5 baru. V závislosti od aplikácie sú k dispozícii rôzne membránové materiály a spôsoby účinku. 3/2cestný riadiaci ventil je možné ľahko zmeniť z NC na NO otočením na hlavnom sedle. Spätná väzba o polohe z riadiaceho ventilu môže byť poskytovaná prostredníctvom spínacieho alebo NAMUR signálu. Magnetické cievky sú tvarované z chemicky vysoko odolného epoxidu.
Pri uvádzaní do prevádzky a testovaní je 0142 ovládaný ručne
vybavené.
Na zníženie spotreby elektrickej energie počas prevádzky sú k dispozícii cievky s integrovanou elektronikou „Kick and Drop“ (KD) v technológii dvoch cievok. V spojení so zásuvkou zariadenia podľa DIN EN 175301 - 803, forma A, ventily zodpovedajú triede ochrany IP65 a NEMA 4X.
Tento text bol preložený strojovo.
Rozsah dodávky
- Vrátane zásuvky pre zariadenie
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
