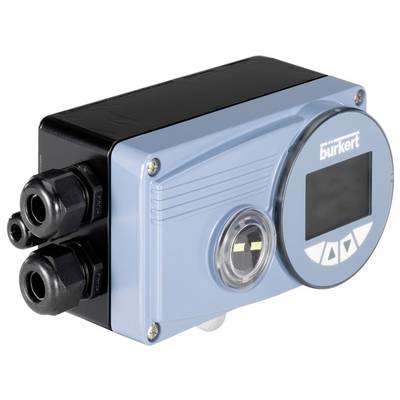

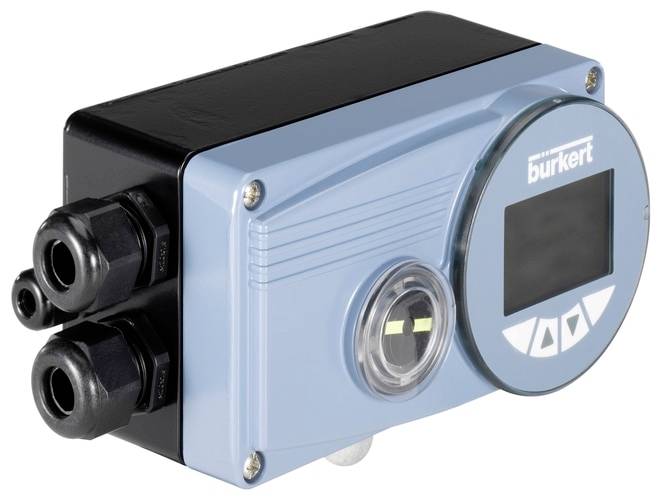

Bürkert nastavovací regulátor 317976 8793 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (1 109,76 € / kus)
1 109,76 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Procesný regulátor SideControl NAMUR
- Kompaktné a robustné prevedenie z nehrdzavejúcej ocele
- Najjednoduchšie uvedenie do prevádzky vďaka funkcii ladenia pre regulátory polohy a procesné regulátory
- Bezdotykový snímač polohy
- Integrované ovládanie prietoku vzduchu a ventilácia pružinovej komory
- PROFIBUS DP-V1, EtherNet/IP, PROFINET, Modbus TCP alebo büS (Bürkert System Bus)
Technické parametre
- Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: Áno
- Riadenie / spätná väzba - typ snímača polohy: vnútorný rotačný
- Riadenie / spätná väzba - signál snímača polohy: potenciometer
- Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora NPN: Nie
- Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora PNP: No
- Vstupy/Výstupy - Výstup 3 pripojenie digitálneho tranzistora NPN: Nie
- Vstupy/Výstupy - Výstup 3 pripojenie digitálneho tranzistora PNP: No
- Vstupy/Výstupy - Analógové napätie typu Vstup 1: 0-5/10 V
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
- Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
- Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
- Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
- Funkcie - Funkcia: Procesný regulátor
- Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
- Vlastnosti zariadenia - Typ montáže: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 100 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 2,2 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/4
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/4
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Procesné / vedenie - Prípojka 3 predmontovaná: záslepka
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 1/4
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
- Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
- Softvér / komunikácia - ovládacie rozhranie: klávesnica a displej interné
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - Napájacie napätie interné v systéme: Nie
- Napätie - napájacie napätie cez BUS: Nie
- Napätie - Napájacie napätie cez izolačnú bariéru: Nie
- Napätie - Galvanicky oddelené napájanie pohonu: Nie
- Režim prevádzky - manuálna prevádzka: Nie
- Prevádzkový režim - Pneumatická funkcia 1 dvojčinná: Áno
- Spôsob činnosti - Pneumatická funkcia 1 jednočinná: Áno
- Typ schválenia: CSACSA
- Typ schválenia: Trieda 3221-02 Ovládače ventilov - Kanada, Trieda 3221-82 Ovládače ventilov - USA
- Kategória výrobku
nastavovací regulátor
- Číslo výrobcu
317976
- Pripojenie
Skrutkové svorky s káblovým vstupom
- Min. prevádzkové napätie
24 V
- Menovitá vzdialenosť
2.2 mm
- Prevádzkové napätie max.
24 V
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047361 Bürkert nastavovací regulátor 317976 8793 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047361 Bürkert nastavovací regulátor 317976 8793 1 ks
Popis
Digitálny procesný regulátor typ 8793 je určený pre montáž na lineárne a kyvné pohony s normalizáciou podľa IEC 60534-6-1 alebo VDI/VDE 3845 (IEC 60534-6-2). Variant s diaľkovým prevodníkom polohy je možné použiť aj na ovládanie procesných regulačných ventilov Bürkert. Procesný regulátor spracováva všetky bežné prúdové a napäťové štandardné signály a môže byť voliteľne vybavený rozhraním priemyselnej zbernice. Aktuálna hodnota procesnej veličiny je privádzaná priamo do zariadenia ako 4 - 20 mA, Pt 100 alebo frekvenčný signál. Z porovnania cieľovej/skutočnej hodnoty vypočíta procesný regulátor internú cieľovú hodnotu pre regulátor polohy nižšej úrovne. Parametrizácia procesu a regulátora polohy môže byť vykonaná automaticky pomocou funkcie tune. Ovládanie je jednoduché cez grafický displej s tlačidlami alebo cez Bürkert Communicator.
Procesný regulátor je vybavený diagnostickými funkciami na monitorovanie ventilov. Pomocou diagnostiky možno monitorovať prevádzkové podmienky regulačného ventilu, vďaka čomu je možné v prípade potreby plánovať rozhodnutia o údržbe a optimalizovať dostupnosť systémov.
Pneumatický pohon je možné použiť rovnako pre jednočinné aj dvojčinné pohony. Vyznačuje sa definovaným bezpečnostným správaním pri výpadku elektrickej alebo pneumatickej pomocnej energie a má veľmi veľký rozsah využiteľného vzduchového výkonu s napájacími tlakmi až 7 barov.
Tento text bol preložený strojovo.
Procesný regulátor je vybavený diagnostickými funkciami na monitorovanie ventilov. Pomocou diagnostiky možno monitorovať prevádzkové podmienky regulačného ventilu, vďaka čomu je možné v prípade potreby plánovať rozhodnutia o údržbe a optimalizovať dostupnosť systémov.
Pneumatický pohon je možné použiť rovnako pre jednočinné aj dvojčinné pohony. Vyznačuje sa definovaným bezpečnostným správaním pri výpadku elektrickej alebo pneumatickej pomocnej energie a má veľmi veľký rozsah využiteľného vzduchového výkonu s napájacími tlakmi až 7 barov.
