Bürkert nastavovací regulátor 317985 8792 1 ks

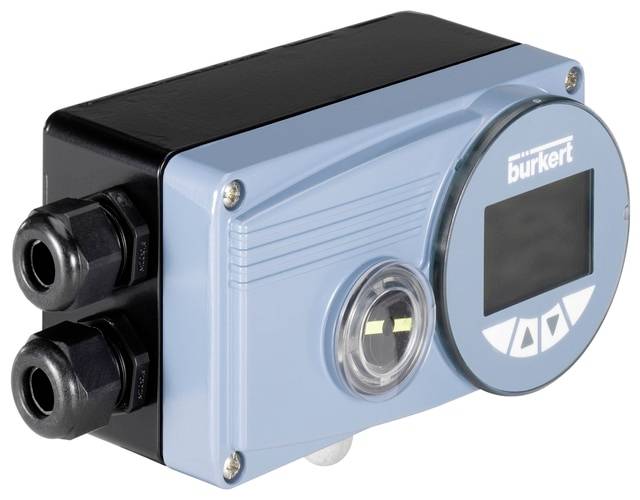

Modrý, obdĺžnikový ovládací modul s digitálnym displejom a dvoma čiernymi konektorovými zásuvkami.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

20 Ks

Počet

Celkom (1 015,45 € / kus)

1 015,45 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Polohovač SideControl NAMUR

Kompaktné a robustné prevedenie z nehrdzavejúcej ocele
Najjednoduchšie uvedenie do prevádzky s automatickou funkciou X-Tune
Bezdotykový snímač polohy
Integrované ovládanie prietoku vzduchu a ventilácia pružinovej komory
Systémová zbernica EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 alebo Bürkert (büS)

Technické parametre

Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: č
Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: Áno
Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: Áno
Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: Áno
Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: Áno
Riadenie / spätná väzba - typ snímača polohy: vnútorný rotačný
Riadenie / spätná väzba - signál snímača polohy: potenciometer
Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 60 °C
Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora NPN: Nie
Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora PNP: No
Vstupy/Výstupy - Výstup 3 pripojenie digitálneho tranzistora NPN: Nie
Vstupy/Výstupy - Výstup 3 pripojenie digitálneho tranzistora PNP: No
Vstupy/Výstupy - Analógové napätie typu Vstup 1: 0-5/10 V
Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
Vlastnosti - Funkcia: Polohovač
Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
Vlastnosti zariadenia - Typ montáže: NAMUR / IEC 534 - 6 / VDI/VDE 3845
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 100 l/min
Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 2,2 mm
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/4
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/4
Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
Procesná / linková prípojka - Linková prípojka 3 predmontovaná: záslepka
Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
Procesné / linkové pripojenie - linkové pripojenie 3 označenie závitu: 1/4
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
Softvér / komunikácia - ovládacie rozhranie: klávesnica a displej interné
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - Napájacie napätie interné v systéme: Nie
Napätie - napájacie napätie cez BUS: Nie
Napätie - Napájacie napätie cez izolačnú bariéru: Nie
Napätie - Galvanicky oddelené napájanie pohonu: Nie
Režim prevádzky - manuálna prevádzka: Nie
Prevádzkový režim - Pneumatická funkcia 1 dvojčinná: Áno
Spôsob činnosti - Pneumatická funkcia 1 jednočinná: Áno
Typ schválenia: CSACSA
Typ schválenia: Trieda 3221-02 Ovládače ventilov - Kanada, Trieda 3221-82 Ovládače ventilov - USA

Kategória výrobku: nastavovací regulátor

Číslo výrobcu: 317985

Pripojenie: Skrutkové svorky s káblovým vstupom

Min. prevádzkové napätie: 24 V

Menovitá vzdialenosť: 2.2 mm

Prevádzkové napätie max.: 24 V

Max. okolitá teplota: 60 °C

Min. okolitá teplota: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047325 Bürkert nastavovací regulátor 317985 8792 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047325 Bürkert nastavovací regulátor 317985 8792 1 ks

Popis

Robustný a kompaktný polohovač je určený na pripevnenie k lineárnym a kyvným pohonom s normalizáciou podľa IEC 60534-6-1 alebo VDI/VDE 3845 (IEC 60534-6-2). Variant s diaľkovým prevodníkom polohy je možné použiť aj na ovládanie procesných regulačných ventilov Bürkert. Digitálny elektropneumatický regulátor polohy SideControl spracováva všetky bežné prúdové a napäťové štandardné signály a môže byť voliteľne vybavený rozhraním priemyselnej zbernice. Regulátor polohy je vybavený dodatočnými diagnostickými funkciami na monitorovanie ventilov. Diagnostické správy ventilov prostredníctvom stavových signálov sa vykonávajú podľa NE107 (NAMUR) a zaznamenávajú sa ako záznamy histórie. Pomocou diagnostiky možno monitorovať prevádzkové podmienky regulačného ventilu, vďaka čomu je možné v prípade potreby plánovať rozhodnutia o údržbe a optimalizovať dostupnosť systémov. Ovláda sa prostredníctvom externého ovládacieho a zobrazovacieho modulu pozostávajúceho z grafického displeja s podsvietením. Používateľ má veľmi jednoduché a prehľadné ovládanie, ktoré je zhodné s polohovacím regulátorom Bürkert alebo procesným regulátorom ELEMENT 8692/8693. Pneumatický pohon je možné použiť rovnako pre jednočinné aj dvojčinné pohony. Vyznačuje sa definovaným bezpečnostným správaním pri výpadku elektrickej alebo pneumatickej pomocnej energie a má veľmi veľký rozsah využiteľného vzduchového výkonu s prívodnými tlakmi až 7 barov.
