Bürkert nastavovací regulátor 323217 8791 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (792,68 € / kus)
792,68 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity

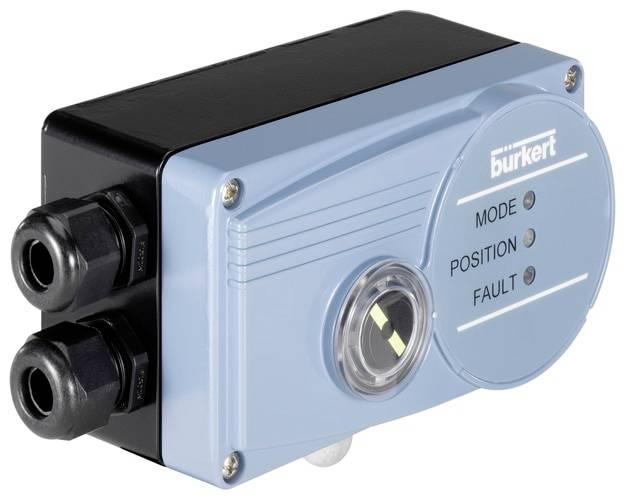

Polohovač SideControl BASIC NAMUR
- Kompaktný a robustný dizajn
- Jednoduché uvedenie do prevádzky vďaka funkcii ladenia
- Integrované diagnostické funkcie na monitorovanie ventilov
- Dynamický riadiaci systém bez spotreby vzduchu pri nastavení
- Systémová zbernica IO-Link, AS-Interface alebo Bürkert (büS)
Technické parametre
- Ovládanie / spätná väzba - Pre veľkosť pohonu 40 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 50 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 63 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 70 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 80 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 90 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 100 mm: č
- Ovládanie / spätná väzba - Pre veľkosť pohonu 125 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 130 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 175 mm: Áno
- Ovládanie / spätná väzba - Pre veľkosť pohonu 225 mm: Áno
- Riadenie / spätná väzba - typ snímača polohy: vnútorný rotačný
- Riadenie / spätná väzba - signál snímača polohy: potenciometer
- Riadenie / spätná väzba - ovládací systém s funkciou booster: Nie
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Vstupy/Výstupy - Výstup 1 typu analógový prúd: 0/4-20 mA
- Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora NPN: Nie
- Vstupy/Výstupy - Výstup 2 pripojenie digitálneho tranzistora PNP: No
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 0/4-20 mA
- Vstupy/Výstupy - Zapojenie digitálneho tranzistora typu Input 2 NPN: Nie
- Vstupy/Výstupy - Pripojenie digitálneho tranzistora typu Vstup 2 PNP: Áno
- Elektrické pripojenie - Typ elektrického pripojenia: skrutkové svorky s káblovou vývodkou
- Vlastnosti - Funkcia: Polohovač
- Vlastnosti zariadenia - Produktová podskupina: Polohovač / regulátor procesu
- Vlastnosti zariadenia - Typ montáže: NAMUR / IEC 534 - 6 / VDI/VDE 3845
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 100 l/min
- Menovitá šírka (hodnota Kv) - Menovitá šírka ventilu: 2,2 mm
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/4
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/4
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 3: vnútorný závit
- Procesná / linková prípojka - Linková prípojka 3 predmontovaná: záslepka
- Procesné / linkové pripojenie - linkové pripojenie 3 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 3 označenie závitu: 1/4
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65/67
- Softvér / Komunikácia - Komunikačné rozhranie Protokol: Service-büS
- Softvér / Komunikácia - Obslužné rozhranie: DIP prepínač
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - Napájacie napätie interné v systéme: Nie
- Napätie - napájacie napätie cez BUS: Nie
- Napätie - Napájacie napätie cez izolačnú bariéru: Nie
- Napätie - Galvanicky oddelené napájanie pohonu: Nie
- Režim prevádzky - manuálna prevádzka: Nie
- Prevádzkový režim - Pneumatická funkcia 1 dvojčinná: Áno
- Spôsob činnosti - Pneumatická funkcia 1 jednočinná: Áno
- Typ schválenia: CSACSA
- Typ schválenia: Trieda 3221-82 Ovládače ventilov – USA, Trieda 3221-02 Ovládače ventilov – Kanada
- Kategória výrobku
nastavovací regulátor
- Číslo výrobcu
323217
- Pripojenie
Skrutkové svorky s káblovým vstupom
- Min. prevádzkové napätie
24 V
- Menovitá vzdialenosť
2.2 mm
- Prevádzkové napätie max.
24 V
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047360 Bürkert nastavovací regulátor 323217 8791 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047360 Bürkert nastavovací regulátor 323217 8791 1 ks
Popis
Robustný a kompaktný polohovač je určený na pripevnenie k lineárnym a kyvným pohonom s normalizáciou podľa IEC 65034-6-1 alebo VDI/VDE 3845 (IEC 60534-6-2). Variant s diaľkovým prevodníkom polohy je možné použiť aj na ovládanie procesných regulačných ventilov Bürkert. Špecifikácia požadovanej hodnoty pre digitálny elektropneumatický regulátor polohy SideControl BASIC sa vykonáva prostredníctvom štandardných prúdových signálov 4…20 mA alebo voliteľne cez zbernicu. K dispozícii je aj binárny vstup a voliteľná analógová spätná väzba. Otvorenie ventilu je kvalitatívne signalizované mechanickým zobrazovacím prvkom a stav zariadenia 3 farebnými LED diódami. Všetky ovládacie prvky sú umiestnené vo vnútri krytu. Uvedenie do prevádzky prebieha automaticky a priamo na zariadení sa pomocou DIP spínača aktivujú nasledujúce funkcie: tesný prah zatvárania, obrátenie efektívneho smeru signálu požadovanej hodnoty, výber charakteristických kriviek, prepínanie medzi manuálnym a automatickým režimom. Ďalšie možnosti konfigurácie a parametrizácie, ako je linearizácia prevádzkovej charakteristiky pomocou voľne programovateľnej korekčnej charakteristiky, sú dostupné pomocou komunikačného softvéru. Pneumatický pohon je možné použiť rovnako pre jednočinné aj dvojčinné pohony. Vyznačuje sa definovaným bezpečnostným správaním v prípade výpadku elektrickej alebo pneumatickej pomocnej energie a má veľmi veľký rozsah využiteľného vzduchového výkonu s napájacími tlakmi až 7 barov.
