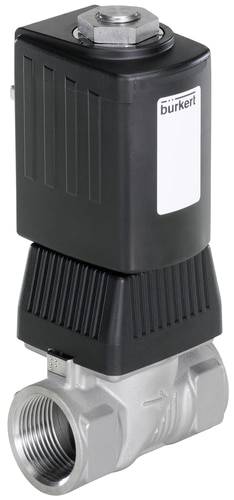

Bürkert piestový ventil 236315 6240 24 V G 3/8 Menovitá vzdialenosť 6 mm nútené riadenie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (234,99 € / kus)
234,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný elektromagnetický ventil servo
- Servom riadený a kompaktný piestový ventil do nominálnej veľkosti DN 13; Systém skrutkových cievok odolný voči vibráciám; Zvýšená bezpečnosť pred únikmi cez zváranú vodiacu rúrku jadra; Bezpečné otváranie pomocou pevne spojeného piestového systému; Dizajn odolný voči výbuchu
Technické parametre
- Typ pohonu: zdvíhacia armatúra
- Princíp činnosti hlavného ventilu: sedlový ventil
- Funkcia prepínania: zapnuté / vypnuté
- Číslo pripojenia na tekutinovú linku: 2
- Funkcia ventilu počet spínacích polôh: 2
- Prítok: nad sedadlo
- Menovitý tlak max. (Plyn): 16 bar
- Menovitý tlak max. (Kvapalina): 16 bar
- Materiál sedla ventilu: nehrdzavejúca oceľ
- Striedavé napätie: áno
- Menovitý výkon: 8 W.
- Typ cievky: prevlečený
- Materiál cievky (kryt): EP (epoxidová živica)
- Veľkosť cievky: 32 mm
- Čas otvorenia spínania: 10 ms - 20 ms
- Čas zapnutia zopnutia: 40 ms - 50 ms
- Štruktúra ventilu: ventil kompletný
- Spínaný výkon AC: 32 VA
- Frekvencia napätia: 50 Hz
- Kategória výrobku
piestový ventil
- Prevádzkové napätie
24 V
- Prevádzkový tlak (max.)
16 bar
- Materiál puzdra
nerezová ocel
- Pripojenie
G 3/8
- Prevádzkové médium
Kvapalina; plyn
- Teplota média (rozsah)
-40 do +180 °C
- Číslo výrobcu
236315
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
PTFE
PEEK
- Hmotnosť
0.39 kg
- Max. teplota média
+180 °C
- Min. teplota média
-40 °C
- Menovitá vzdialenosť
6 mm
- Dĺžka
50 mm
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-40 °C
- Účinky
nútené riadenie
- Hodnota kv
0.6
Na stiahnutie
Datasheet
Datasheet 2350696 Bürkert piestový ventil 236315 6240 24 V G 3/8 Menovitá vzdialenosť 6 mm nútené riadenie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2350696 Bürkert piestový ventil 236315 6240 24 V G 3/8 Menovitá vzdialenosť 6 mm nútené riadenie 1 ks
Popis
Ventil 6240 je piestový ventil ovládaný servomotorom. Vodiaca trubica zátky a jadra je zvarená, aby sa zvýšila bezpečnosť tlaku a úniku. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Tvar a kvalita povrchu puzdra umožňujú maximálne prietoky. Cievky sú lisované z chemicky vysoko odolného epoxidu. Voliteľné klzné ložisko predlžuje dobu prevádzky so suchými plynmi. V spojení so zástrčkou podľa DIN EN 175301-803, forma A, ventily spĺňajú triedu ochrany IP65. Nerezové ventily zodpovedajú norme NEMA 4X.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozsahu 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
