Bürkert piestový ventil 380808 6240 24 V G 1/4 Menovitá vzdialenosť 6 mm servo riadené 1 ks

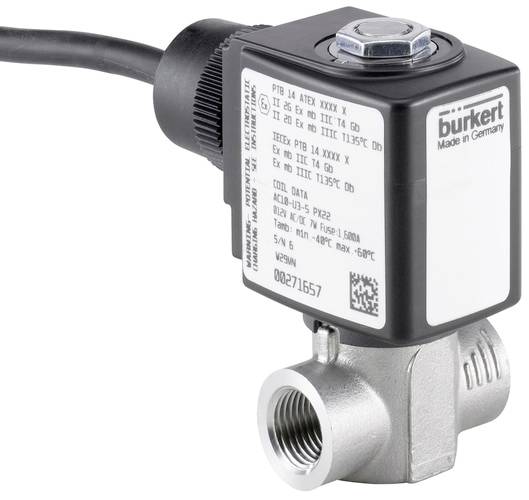

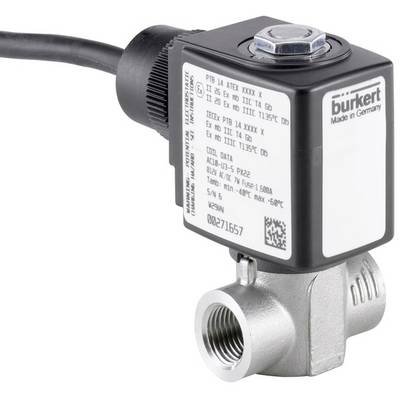

Elektrický magnetický ventil od spoločnosti Bürkert, označený technickými údajmi. Používa sa na riadenie prúdenia kvapalín alebo plynov.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Zobraziť alternatívy

Počet

Celkom (799,00 € / kus)

799,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

2/2-cestný elektromagnetický ventil servo

Servom riadený a kompaktný piestový ventil do nominálnej veľkosti DN 13; Systém skrutkových cievok odolný voči vibráciám; Zvýšená bezpečnosť pred únikmi cez zváranú vodiacu rúrku jadra; Bezpečné otváranie pomocou pevne spojeného piestového systému; Dizajn odolný voči výbuchu

Technické parametre

Typ pohonu: zdvíhacia armatúra
Princíp činnosti hlavného ventilu: sedlový ventil
Funkcia prepínania: zapnuté / vypnuté
Číslo pripojenia na tekutinovú linku: 2
Funkcia ventilu počet spínacích polôh: 2
Prítok: nad sedadlo
Menovitý tlak max. (Plyn): 160 bar
Menovitý tlak max. (Kvapalina): 160 bar
Materiál sedla ventilu: nehrdzavejúca oceľ
Striedavé napätie: áno
DC napätie: áno
Napätie batérie: áno
Menovitý výkon: 44 W.
Typ cievky: prevlečený
Materiál cievky (kryt): EP (epoxidová živica)
Veľkosť cievky: 42 mm
Čas otvorenia spínania: 100 ms - 200 ms
Čas zopnutia: 300 ms - 500 ms
Štruktúra ventilu: ventil kompletný
Spínaný výkon AC: 44 VA
Frekvencia napätia: 50/60 Hz
Dĺžka elektrického prepojovacieho kábla: 3 mm
Menovitý tlak max. (Olej): 120 bar

Kategória výrobku: piestový ventil

Prevádzkové napätie: 24 V

Prevádzkový tlak (max.): 160 bar

Materiál puzdra: nerezová ocel

Pripojenie: G 1/4

Prevádzkové médium: Kvapalina; plyn; ropa

Teplota média (rozsah): -10 do +120 °C

Číslo výrobcu: 380808

Prevádzkový tlak (min.): 0 bar

Tesniaci materiál: PCTFE
FKM
PEEK

Hmotnosť: 1134 kg

Max. teplota média: +120 °C

Min. teplota média: -10 °C

Menovitá vzdialenosť: 6 mm

Dĺžka: 55 mm

: IP65

Max. okolitá teplota: +55 °C

Min. okolitá teplota: -10 °C

Účinky: servo riadené

Hodnota kv: 0.75

Na stiahnutie

Datasheet

Datasheet 2351904 Bürkert piestový ventil 380808 6240 24 V G 1/4 Menovitá vzdialenosť 6 mm servo riadené 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2351904 Bürkert piestový ventil 380808 6240 24 V G 1/4 Menovitá vzdialenosť 6 mm servo riadené 1 ks

Popis

Ventil 6240 je piestový ventil ovládaný servomotorom. Vodiaca trubica zátky a jadra je zvarená, aby sa zvýšila bezpečnosť tlaku a úniku. V závislosti od aplikácie sú k dispozícii rôzne kombinácie tesniacich materiálov. Tvar a kvalita povrchu puzdra umožňujú maximálne prietoky. Cievky sú lisované z chemicky vysoko odolného epoxidu. Voliteľné klzné ložisko predlžuje dobu prevádzky so suchými plynmi. V spojení so zástrčkou podľa DIN EN 175301-803, forma A, ventily spĺňajú triedu ochrany IP65. Nerezové ventily zodpovedajú norme NEMA 4X.

Tento text bol preložený strojovo.
