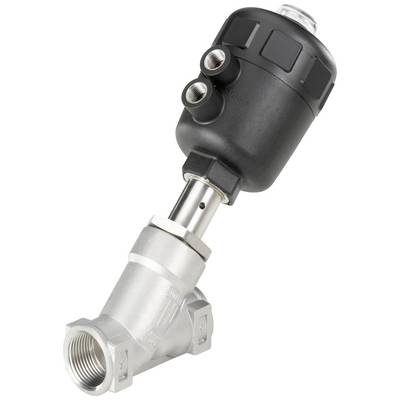

Bürkert pneumaticky ovládaný ventil 178893 2000 Materiál puzdra nerezová ocel Tesniaci materiál PTFE 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (405,69 € / kus)
405,69 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný uhlový sedlový ventil pre médiá do +180 ° C, pripojenie hrdlom
- Pre médiá do +180 ° C
- Vysoké prietoky
- Vysoká životnosť
- Optický indikátor polohy ako štandard
- Otočná hnacia hlava na vyrovnanie prípojok riadiaceho vzduchu
- Minimálna spotreba riadeného vzduchu balením
- Komplexný výber veľkostí pohonov umožňuje optimálne a hospodárne kombinácie pohonov
- Optimalizovaná kombinácia pohonu pre plyny a paru
Technické parametre
- Pripojenie linky G 11/4 "
- Nominálna šírka 32 mm
- Veľkosť pohonu Ø 63 mm
- Hodnota Kv 25,0 m³ / h
- Pre riadiaci tlak pozri tlakový diagram v liste technických údajov
- 16 barov max. Prevádzkový tlak do +180 ° C
- Teplota média -10 až +180 ° C
- Teplota okolia -10 až +60 ° C
- Typ
178893
- Kategória výrobku
pneumaticky ovládaný ventil
- Materiál puzdra
nerezová ocel
- Pripojenie
spojka G 1 1/4
- Prevádzkový tlak (max.)
16 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
178893
- Veľkosť pohonu Ø
63 mm
- Konštrukčná veľkosť
63
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
PTFE
- Funkcia
2/2-cestný
- Hmotnosť
2.220 kg
- Teplota média (rozsah)
-10 do +180 °C
- Max. teplota média
+180 °C
- Min. teplota média
-10 °C
- Médium
agresívne médiá
- Menovitá vzdialenosť
32 mm
- Vlastnosti
P pripojenie G 1/4
- Šírka
219 mm
- V
183 mm
- Dĺžka
110 mm
- Riadiaci tlak (max.)
10 bar
- Riadiaci tlak (min.)
1.9 bar
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-10 °C
- Účinky
v pokojovej polohe uzavretý mechanickou pružinou
- Hodnota kv
416.67 l/min
Na stiahnutie
Datasheet
Datasheet 624047 Bürkert pneumaticky ovládaný ventil 178893 2000 Materiál puzdra nerezová ocel Tesniaci materiál PTFE 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 624047 Bürkert pneumaticky ovládaný ventil 178893 2000 Materiál puzdra nerezová ocel Tesniaci materiál PTFE 1 ks
Popis
Vonkajšie riadený uhlový sedlový ventil sa skladá z pneumaticky ovládaného piestového pohonu a dvojcestného telesa ventilu. Osvedčené samonastavovacie a bezúdržbové upchávkové tesnenie zaisťuje vysokú úroveň tesnosti a dlhú životnosť. Zjednodušené šikmé sedadlo sedadla umožňuje vysoké prietoky.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 2/2-cestný uhlový sedlový ventil s prietokom cez sedadlo
- Sila pružiny zatvorená
- Materiál krytu nehrdzavejúca oceľ
- Materiál pohonu polyamid
- Tesniaci materiál PTFE
- Pre plyny a paru
- Viskozita max. 600 mm² / s
- PTFE ucpávkové krúžky s kompenzáciou pružiny
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
- Ovládajte stredný vzduch a neutrálne plyny
- Pripojenie riadiaceho vzduchu G 1/4 "
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. .
