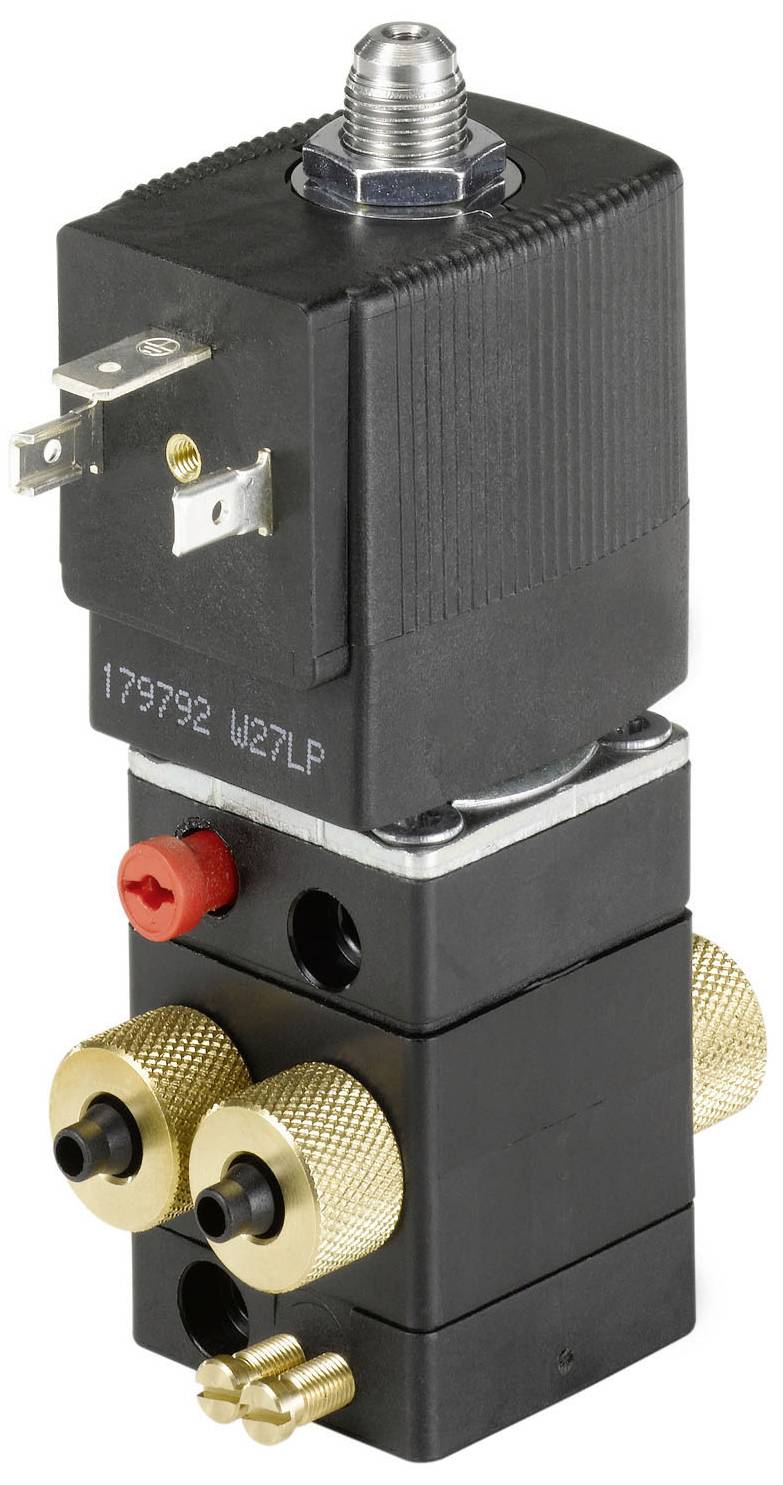

Bürkert pneumatický ventil 5420 134629 2.5 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
4/2-cestný pneumatický ventil
- Kompaktný ventil
- Prepojená cievka
- Odpadový vzduch je možné priškrtiť
- Spojenie hadice, závitu a príruby
- Verzia sedlového ventilu
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 33 mm
- Materiál tesnenia - materiál tesnenia hlavného ventilu: NBR (nitrilkaučuk)
- Materiál tesnenia - materiál tesnenia pilotného ovládača: NBR (nitrilkaučuk)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 60 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - nominálny tlak min: 2,5 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Elektrická prípojka - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: opačná strana napájania
- Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
- Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
- Vlastnosti zariadenia - Otvorený čas spínania max.: 30 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 20 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 150 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,1 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 3 mm
- Pripojenie procesu/potrubia - Priemer pripojenia prívodu (palec): 1/8 palca
- Procesné/rúrkové pripojenie - typ napájacieho pripojenia: vnútorný závit
- Procesné / linkové pripojenie - napájanie Typ závitu: G
- Procesné/rúrkové pripojenie - pracovný typ pripojenia: skrutkový spojovací systém
- Procesné / linkové pripojenie - pracovná poloha pripojenia: oproti strane napájania
- Procesné / linkové pripojenie - pracovné pripojenie Materiál: PA (polyamid)
- Procesné / linkové pripojenie - pracovný priemer pripojenia (mm): 6 mm
- Procesné / vedenie - pracovné pripojenie skrutkový systém: hadicový skrutkový spoj
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Nie
- Napätie - Napätie min / Menovité napätie: 230 V
- Napätie - Napätie max / Menovité napätie: 230 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Nie
- Cievka (jadro) - Spotreba elektrickej energie min.: 2 W
- Cievka (jadro) - Elektrický príkon max.: 2 W
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
- Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
- Prevádzkový režim - číslo pripojenia fluidného potrubia: 4
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Spôsob činnosti - funkcia ventilu: G - otvorený v pokojovej polohe - tlakový port 1 (P) do pracovného portu 2 (B), pracovný port 4 (A) do výstupu 3 (R) otvorený G - otvorený v pokojovej polohe - tlakový port 1 (P) k pracovnému portu 2 (B), pracovné pripojenie 4 (A) k výstupu 3 (R) otvorené
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: kombinácia otočnej páky a tlačidla
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzková skrutková drážka: áno
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
pneumatický ventil
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
134629
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2.5 bar
- Rozsah prevádzkového tlaku
2.5 do 10 bar
- Prevádzkové medium
stlačený vzduch
IP65
- Typ
5420
- Max. teplota média
60 °C
- Min. teplota média
-10 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3046857 Bürkert pneumatický ventil 5420 134629 2.5 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046857 Bürkert pneumatický ventil 5420 134629 2.5 do 10 bar 1 ks
Popis
Typ 5420 je pilotom riadený 4-cestný sedlový ventil so servo membránami. Na spínanie je potrebný minimálny tlakový rozdiel 2,5 bar. Ventil je možné namontovať na dvojkanálové pripojovacie dosky so spoločným prívodom tlaku.
