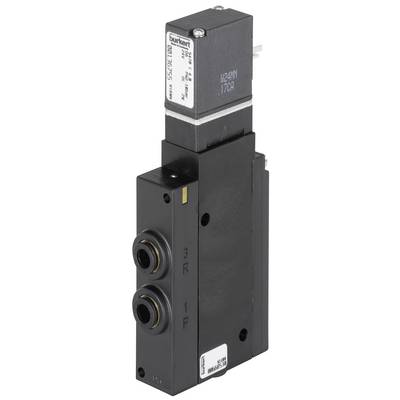

Bürkert pneumatický ventil 5470 133150 2 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (85,36 € / kus)
85,36 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
4/2-cestný pneumatický ventil
- Kompaktná verzia ventilu 3/2 a 4/2
- Možno usporiadať v rade ako ventilový blok
- Nízka spotreba elektrickej energie
- Rôzne pneumatické pripojenia
- Robustná konštrukcia
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 19 mm
- Materiál tesnenia - materiál tesnenia hlavného ventilu: NBR (nitrilkaučuk)
- Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 2 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
- Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
- Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
- Vlastnosti prístroja - Otvorený spínací čas max.: 15 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 12 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 300 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 4 mm
- Procesné/potrubné pripojenie - typ napájacieho pripojenia: príruba
- Procesné / linkové pripojenie - vzor príruby: FM07
- Procesné / linkové pripojenie - pracovný typ pripojenia: hadicový konektor
- Procesné / vedenie potrubia - pracovná poloha pripojenia: spodná strana ventilu
- Procesné / linkové pripojenie - pracovné pripojenie Materiál: mosadz
- Procesné / linkové pripojenie - pracovný priemer pripojenia (mm): 6 mm
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - Spotreba elektrickej energie min.: 2 W
- Cievka (jadro) - Elektrický príkon max.: 2 W
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
- Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
- Prevádzkový režim - číslo pripojenia fluidného potrubia: 4
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Spôsob činnosti - funkcia ventilu: G - otvorený v pokojovej polohe - tlakový port 1 (P) do pracovného portu 2 (B), pracovný port 4 (A) do výstupu 3 (R) otvorený G - otvorený v pokojovej polohe - tlakový port 1 (P) k pracovnému portu 2 (B), pracovné pripojenie 4 (A) k výstupu 3 (R) otvorené
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: otočná páka
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzková skrutková drážka: áno
- Kategória výrobku
pneumatický ventil
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
133150
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2 bar
- Rozsah prevádzkového tlaku
2 do 10 bar
- Prevádzkové medium
stlačený vzduch
- Ø vedenie
6 mm
IP65
- Typ
5470
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047092 Bürkert pneumatický ventil 5470 133150 2 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047092 Bürkert pneumatický ventil 5470 133150 2 do 10 bar 1 ks
Popis
Ventily typu 5470 pozostávajú z riadiaceho vahadlového solenoidového ventilu typu 6106 a pneumatického ventilu. V skrini riadiaceho ventilu sa ohýba naklápacia kotva, podobná vahadlu. Prepne ventil. Ľahký naklápací pohyb vahadla je bez opotrebovania; nie je potrebné základné mazanie. Typ 5470 R je dostupný ako 3/2- a 4/2-cestný ventil. Ventily môžu byť usporiadané jednotlivo pomocou modulovej príruby. Môžu byť zaklapnuté spolu s pripojovacími modulmi a vytvoriť tak ventilové bloky. Pre pracovné pripojenia 2 a 4 existujú rôzne varianty.
