Bürkert pneumatický ventil 5470 135204 2 do 10 bar 1 ks

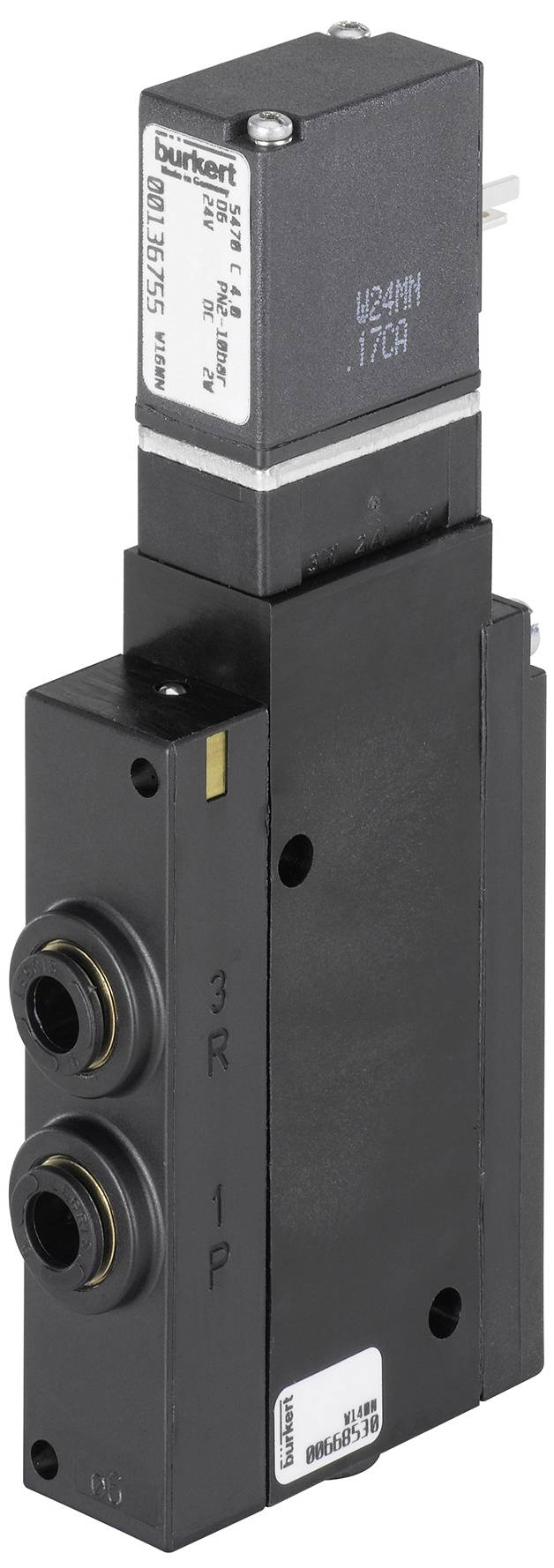

Čierne magnetické ventily s dvoma viditelnými prípojkami, používané na reguláciu prietoku v priemyselných aplikáciách.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 12. 10.

40 Ks

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

3/2-cestný pneumatický ventil

Kompaktná verzia ventilu 3/2 a 4/2
Možno usporiadať v rade ako ventilový blok
Nízka spotreba elektrickej energie
Rôzne pneumatické pripojenia
Robustná konštrukcia

Technické parametre

Pohon - ručné ovládanie Materiál: PA (polyamid)
Vybavenie (ventilový ostrovček) - rozmer poradia 1: 19 mm
Materiál tesnenia - materiál tesnenia hlavného ventilu: NBR (nitrilkaučuk)
Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 50 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 2 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: pracovná strana
Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
Vlastnosti prístroja - Otvorený spínací čas max.: 15 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 12 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 300 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 4 mm
Procesné/potrubné pripojenie - typ napájacieho pripojenia: príruba
Procesné / linkové pripojenie - vzor príruby: FM07
Procesné / linkové pripojenie - pracovný typ pripojenia: hadicový konektor
Procesné / vedenie potrubia - pracovná poloha pripojenia: spodná strana ventilu
Procesné / linkové pripojenie - pracovné pripojenie Materiál: mosadz
Procesné / linkové pripojenie - pracovný priemer pripojenia (mm): 6 mm
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - Spotreba elektrickej energie min.: 2 W
Cievka (jadro) - Elektrický príkon max.: 2 W
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - ručný typ prevádzky: otočná páka
Režim prevádzky - blokovanie manuálneho chodu: áno
Prevádzkový režim - ručná prevádzka otvor pre skrutku: áno

Kategória výrobku: pneumatický ventil

Rozsah stupnice (max.): 10 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 135204

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 2 bar

Rozsah prevádzkového tlaku: 2 do 10 bar

Prevádzkové medium: stlačený vzduch

Ø vedenie: 4 mm

: IP65

Typ: 5470

Max. teplota média: 50 °C

Min. teplota média: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3047097 Bürkert pneumatický ventil 5470 135204 2 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047097 Bürkert pneumatický ventil 5470 135204 2 do 10 bar 1 ks

Popis

Ventily typu 5470 pozostávajú z riadiaceho vahadlového solenoidového ventilu typu 6106 a pneumatického ventilu. V skrini riadiaceho ventilu sa ohýba naklápacia kotva, podobná vahadlu. Prepne ventil. Ľahký naklápací pohyb vahadla je bez opotrebovania; nie je potrebné základné mazanie. Typ 5470 R je dostupný ako 3/2- a 4/2-cestný ventil. Ventily môžu byť usporiadané jednotlivo pomocou modulovej príruby. Môžu byť zaklapnuté spolu s pripojovacími modulmi a vytvoriť tak ventilové bloky. Pre pracovné pripojenia 2 a 4 existujú rôzne varianty.
