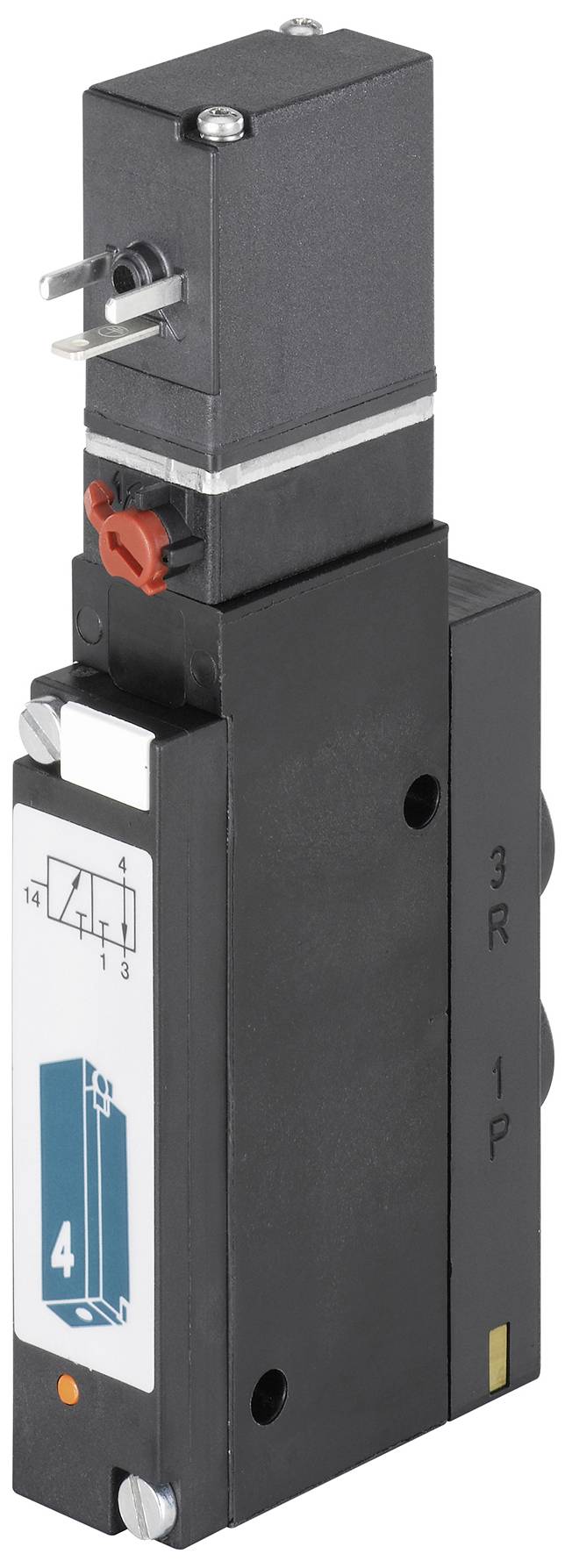

Bürkert pneumatický ventil 5470 139398 8 bar (max) 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
4/2-cestný pneumatický ventil
- Kompaktná verzia ventilu 3/2 a 4/2
- Možno usporiadať v rade ako ventilový blok
- Nízka spotreba elektrickej energie
- Rôzne pneumatické pripojenia
- Robustná konštrukcia
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 19 mm
- Materiál tesnenia - materiál tesnenia hlavného ventilu: NBR (nitrilkaučuk)
- Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 2 bar
- Tlak a teplota - Menovitý tlak max: 8 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
- Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
- Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
- Vlastnosti zariadenia - Otvorený čas spínania max.: 25 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 20 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 300 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 0,9 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 4 mm
- Procesné / linkové pripojenie - typ napájacieho pripojenia: hadicový konektor
- Procesné/líniové pripojenie - Pracovný priemer pripojenia (palec): 1/4 palca
- Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
- Procesné / linkové pripojenie - pracovná poloha pripojenia: oproti strane napájania
- Procesné / linkové pripojenie - pracovné pripojenie Materiál: PA (polyamid)
- Procesné / linkové pripojenie - vzor pracovnej príruby: NAMUR
- Procesné / linkové pripojenie - priemer prívodného pripojenia (mm): 6 mm
- Procesné pripojenie / pripojenie - pracovné pripojenie Zvláštnosť: s integrovaným spätným ventilom škrtiacej klapky
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - Elektrický príkon min.: 1W
- Cievka (jadro) - Elektrický príkon max.: 1W
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
- Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
- Prevádzkový režim - číslo pripojenia fluidného potrubia: 4
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Spôsob činnosti - funkcia ventilu: G - otvorený v pokojovej polohe - tlakový port 1 (P) do pracovného portu 2 (B), pracovný port 4 (A) do výstupu 3 (R) otvorený G - otvorený v pokojovej polohe - tlakový port 1 (P) k pracovnému portu 2 (B), pracovné pripojenie 4 (A) k výstupu 3 (R) otvorené
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: otočná páka
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzka otvor pre skrutku: áno
- Kategória výrobku
pneumatický ventil
- Číslo výrobcu
139398
- Prevádzkový tlak (max.)
8 bar
- Rozsah prevádzkového tlaku
8 bar (max)
IP65
- Typ
5470
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047101 Bürkert pneumatický ventil 5470 139398 8 bar (max) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047101 Bürkert pneumatický ventil 5470 139398 8 bar (max) 1 ks
Popis
Ventily typu 5470 pozostávajú z riadiaceho vahadlového solenoidového ventilu typu 6106 a pneumatického ventilu. V skrini riadiaceho ventilu sa ohýba sklopná kotva, podobná vahadlu. Prepne ventil. Ľahký naklápací pohyb vahadla je bez opotrebovania; nie je potrebné základné mazanie. Typ 5470 R je dostupný ako 3/2- a 4/2-cestný ventil. Ventily môžu byť usporiadané jednotlivo pomocou modulovej príruby. Môžu byť zacvaknuté spolu s pripojovacími modulmi a vytvoriť tak ventilové bloky. Pre pracovné pripojenia 2 a 4 existujú rôzne varianty.
