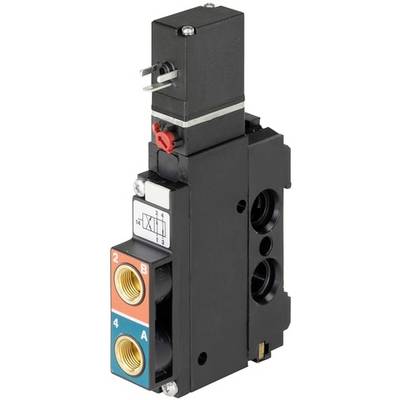

Ilustračný obrázok

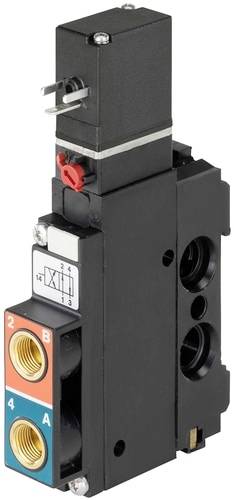

Ilustračný obrázok
Bürkert pneumatický ventil 5470 299728 2 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (105,68 € / kus)
105,68 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
4/2-Wege-Pneumatikventil
- Kompaktventil 3/2- und 4/2-Wege-Ausführung
- Anreihbar als Ventilblock
- Geringe elektrische Leistungsaufnahme
- Vielzahl pneumatischer Anschlüsse
- Robuste Bauweise
Technické parametre
- Antrieb - Handbetätigung Werkstoff: PA (Polyamid)
- Bestückung (Ventilinsel) - Anreihmaß 1: 19 mm
- Dichtungsmaterial - Hauptventil Dichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 50 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 2 bar
- Druck & Temperatur - Nenndruck max: 10 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form C nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: Versorgungsseite
- Geräteeigenschaften - Produktuntergruppe: Pneumatikventile
- Geräteeigenschaften - Rückstellart: Luftfeder + mechanische Feder
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: elektrisch
- Geräteeigenschaften - Schaltzeit öffnen max.: 15 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 12 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 300 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 4 mm
- Prozess- / Leitungsanschluss - Versorgungsanschluss Durchmesser (Zoll): 1/8 Zoll
- Prozess- / Leitungsanschluss - Versorgungsanschluss Typ: Innengewinde
- Prozess- / Leitungsanschluss - Versorgungsanschluss Gewindeart: G
- Prozess- / Leitungsanschluss - Arbeitsanschluss Typ: Schlauchsteckverbindung
- Prozess- / Leitungsanschluss - Arbeitsanschluss Position: Ventil unterseite
- Prozess- / Leitungsanschluss - Arbeitsanschluss Werkstoff: Messing
- Prozess- / Leitungsanschluss - Arbeitsanschluss Durchmesser (mm): 6 mm
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 2 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 2 W
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 4
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: G - in Ruhestellung geöffnet - Druckanschluss 1 (P) nach Arbeitsanschluss 2 (B), Arbeitsanschluss 4 (A) nach Ausgang 3 (R) geöffnetG - in Ruhestellung geöffnet - Druckanschluss 1 (P) nach Arbeitsanschluss 2 (B), Arbeitsanschluss 4 (A) nach Ausgang 3 (R) geöffnet
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Drehhebel
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Wirkungsweise - Handbetätigung Schraubenschlitz: Ja
- Zulassungstyp: ULUL
- Zulassungsart: cURus Recognized
- Kategória výrobku
pneumatický ventil
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
299728
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2 bar
- Rozsah prevádzkového tlaku
2 do 10 bar
- Prevádzkové medium
stlačený vzduch
IP65
- Typ
5470
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3047039 Bürkert pneumatický ventil 5470 299728 2 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047039 Bürkert pneumatický ventil 5470 299728 2 do 10 bar 1 ks
Popis
Die Ventile vom Typ 5470 bestehen aus einem Vorsteuer-Wippenmagnetventil vom Typ 6106 und einem Pneumatikventil. Im Gehäuse des Vorsteuerventils beugt sich ein kippbar gelagerter Anker, ähnlich einer Wippe. Er schaltet das Ventil. Die geringe Kippbewegung der Wippe ist verschleißfrei; eine Grundschmierung wird nicht benötigt. Typ 5470 R ist als 3/2- und 4/2-Wege-Ventil lieferbar. Die Ventile sind mittels Modulflansch einzeln anreihbar. Sie können mit den Anschlussmodulen zu Ventilblöcken zusammengerastet werden. Für die Arbeitsanschlüsse 2 und 4 existieren verschiedene Varianten.
