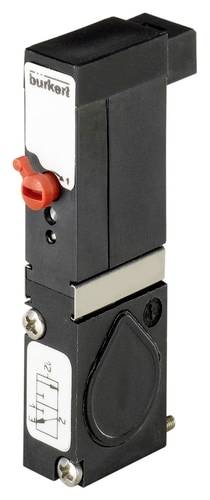

Bürkert pneumatický ventil 6510 246473 2.5 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (74,79 € / kus)
74,79 €
bez DPH.
Už len 1 Ks skladom!
Hlavné benefity
3/2-Wege-Pneumatikventil 10 mm
- Kompaktná forma
- Schnelle Schaltzeiten
- Geringe elektrische Leistungsaufnahme
Technické parametre
- Antrieb - Handbetätigung Werkstoff: keine Handbetätigung vorhanden
- Bestückung (Ventilinsel) - Anreihmaß 1: 11 mm
- Dichtungsmaterial - Hauptventil Dichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 50 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 2,5 bar
- Druck & Temperatur - Nenndruck max: 10 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Stecker - Rechteck Rastermaß 5,08
- Elektrischer Anschluss - Elektrischer Anschluss Position: Versorgungsseite
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2
- Elektrischer Anschluss - Elektrischer Anschluss Polarität: irrelevant
- Geräteeigenschaften - Produktuntergruppe: Pneumatikventile
- Geräteeigenschaften - Rückstellart: Luftfeder + mechanische Feder
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: elektrisch
- Geräteeigenschaften - Schaltzeit öffnen max.: 10 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 15 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Geräteeigenschaften - Befestigung Art: kunststoffschneidende Schrauben
- Geräteeigenschaften - Befestigung Maße: M2 x 20
- Geräteeigenschaften - Befestigung Werkstoff: Stahl
- Nennweite (Kv Wert) - QNn Wert (Gas): 150 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 0,6 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 2,5 mm
- Prozess- / Leitungsanschluss - Versorgungsanschluss Typ: Flansch
- Prozess- / Leitungsanschluss - Flanschbild: FM08
- Prozess- / Leitungsanschluss - Arbeitsanschluss Typ: Flansch
- Prozess- / Leitungsanschluss - Arbeitsanschluss Position: am Pneumatikmodul
- Prozess- / Leitungsanschluss - Arbeitsanschluss Flanschbild: FM08
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP20
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Nein
- Spule (Kern) - Spulengröße: 10 mm
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 0,8 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 0,8 W
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PPS (Polyphenylensulfid)
- Werkstoffe - Vorsteuerung Werkstoff umgebungsberührend: PPS (Polyphenylensulfid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offenC - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
- Wirkungsweise - Handbetätigung: Nein
- Wirkungsweise - Handbetätigung Art: Nicht vorhanden
- Wirkungsweise - Handbetätigung Arretierung: keine Handbetätigung vorhanden
- Wirkungsweise - Handbetätigung Schraubenschlitz: keine Handbetätigung vorhanden
- Kategória výrobku
pneumatický ventil
- Rozsah stupnice (min.)
2.5 bar
- Rozsah stupnice (max.)
10 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
246473
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2.5 bar
- Rozsah prevádzkového tlaku
2.5 do 10 bar
- Prevádzkové medium
stlačený vzduch
IP20
- Typ
6510
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3047188 Bürkert pneumatický ventil 6510 246473 2.5 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047188 Bürkert pneumatický ventil 6510 246473 2.5 do 10 bar 1 ks
Popis
Typ 6510 besteht aus einem Vorsteuer-Flipper-Magnetventil Typ 6144 und einem Pneumatiksitzventil. Das Flipper-Wirksystem erlaubt das Schalten hoher Drücke bei geringer Leistungsaufnahme und mit kurzen Schaltzeiten. Alle Ventile sind standardmäßig mit Handnotbetätigung ausgerüstet. Typ 6510 ist anreihbar und mit Steckeranschluss nach hinten vorzugsweise auf Ventilinseln Typ 8640 und mit Steckeranschluss vorn vorrangig auf Ventilblöcken zur Ansteuerung pneumatischer Antriebe einsetzbar.
