Bürkert pneumatický ventil 6518 132457 2 do 10 bar 1 ks

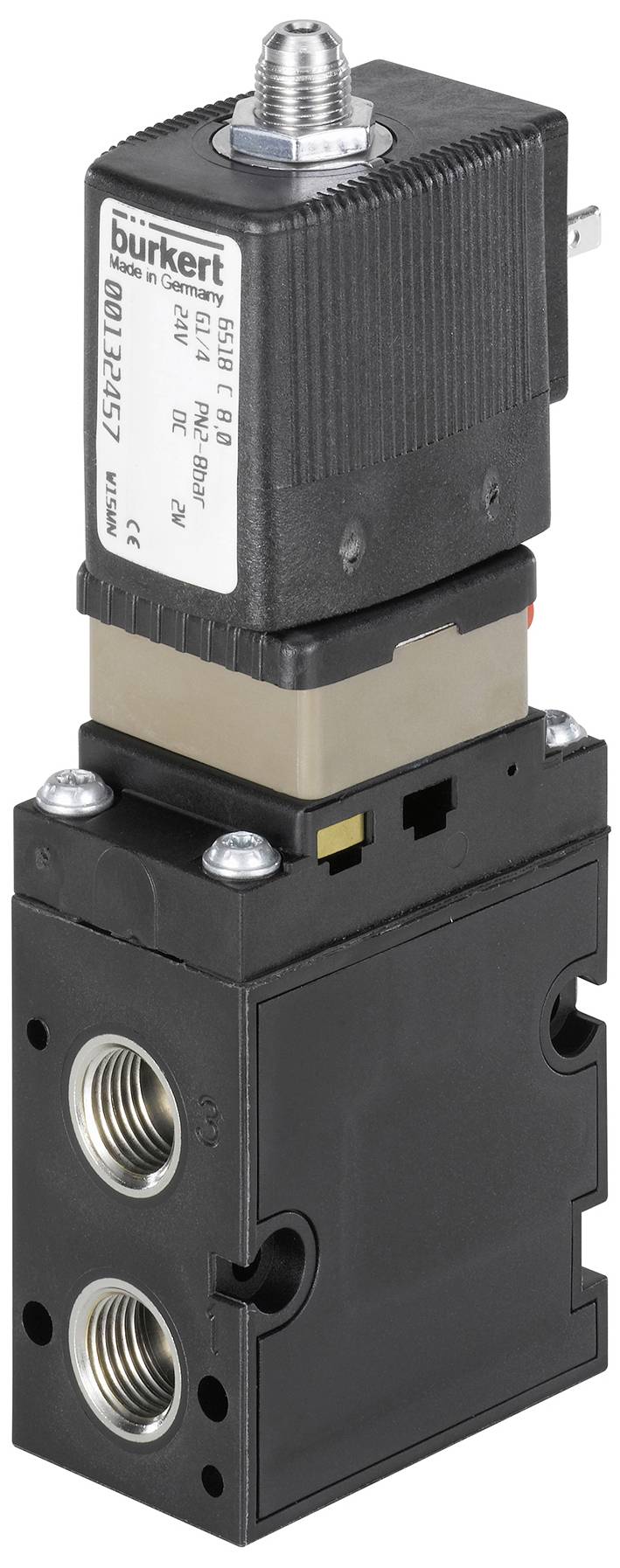

Elektromagnetický ventil s čiernym krytom a strieborným pripojením pre priemyselné aplikácie. Dva viditeľné vstupy a výstupy.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 12. 10.

80 Ks

Počet

Celkom (113,81 € / kus)

113,81 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

3/2-cestný pneumatický ventil 32 mm

Veľký prietok
Nízka spotreba elektrickej energie
Jednoduchá alebo bloková montáž
Verzie Standard, Ex mb, Ex eb mb a Ex ia
Zásuvka G 1/4” a NPT 1/4”

Technické parametre

Pohon - ručné ovládanie Materiál: PA (polyamid)
Vybavenie (ventilový ostrovček) - rozmer poradia 1: 33 mm
Materiál tesnenia - materiál tesnenia hlavného ventilu: PUR (polyuretán)
Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 50 °C
Tlak a teplota - Teplota okolia min: -25 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 2 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Tvar konektora A podľa DIN EN 175301-803
Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
Vlastnosti zariadenia - Otvorený čas spínania max.: 20 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 40 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 1 300 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 8 mm
Pripojenie procesu/potrubia - Priemer pripojenia prívodu (palec): 1/4 palca
Procesné/rúrkové pripojenie - typ napájacieho pripojenia: vnútorný závit
Procesné / linkové pripojenie - napájanie Typ závitu: G
Procesné / linkové pripojenie - vzor príruby: FM03
Procesné/líniové pripojenie - Pracovný priemer pripojenia (palec): 1/4 palca
Procesné/rúrkové pripojenie - pracovný typ pripojenia: vnútorný závit
Procesné / linkové pripojenie - pracovné pripojenie Typ závitu: G
Procesné / linkové pripojenie - pracovná poloha pripojenia: oproti strane napájania
Procesné / linkové pripojenie - pracovné pripojenie Materiál: mosadz
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - Veľkosť cievky: 32mm
Cievka (jadro) - Spotreba elektrickej energie min.: 2 W
Cievka (jadro) - Elektrický príkon max.: 2 W
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: č
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Prevádzkový režim - Funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - ručný typ prevádzky: kombinácia otočnej páky a tlačidla
Režim prevádzky - blokovanie manuálneho chodu: áno
Prevádzkový režim - ručná prevádzková skrutková drážka: áno

Kategória výrobku: pneumatický ventil

Prevádzková teplota: -25 °C (min)

Min. prevádzková teplota: -25 °C

Číslo výrobcu: 132457

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 2 bar

Rozsah prevádzkového tlaku: 2 do 10 bar

Prevádzkové medium: stlačený vzduch

: IP65

Typ: 6518

Max. teplota média: 50 °C

Min. teplota média: -10 °C

Na stiahnutie

Datasheet

Datasheet 3047087 Bürkert pneumatický ventil 6518 132457 2 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047087 Bürkert pneumatický ventil 6518 132457 2 do 10 bar 1 ks

Popis

Typ 6518 je pilotne ovládaný 3/2-cestný ventil a typ 6519 je 5/2 alebo 5/3-cestný ventil. Spolu tvoria sériu. Ventily je možné použiť samostatne alebo na blokoch. Pracujú bez stálej spotreby vzduchu a slúžia na ovládanie dvoj alebo jednočinných pohonov. Použitie vysoko kvalitných materiálov umožňuje použitie ventilov aj v otvorenom a chemickom prostredí. Séria obsahuje zariadenia s certifikátom Ex a vzorom príruby NAMUR. Ventily s režimom C, D a H monostabilné sú certifikované ako SIL2 podľa IEC 61508.
