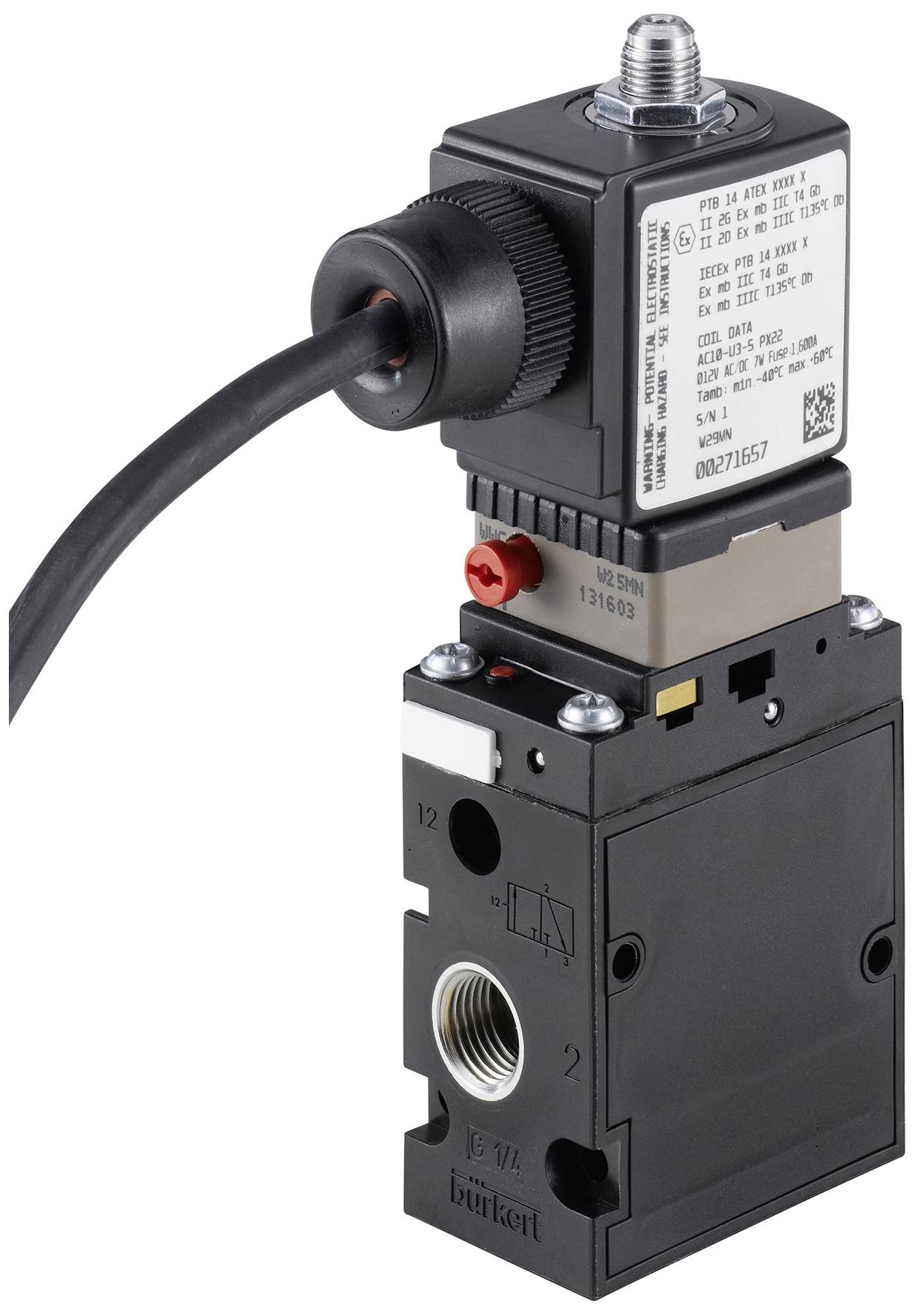

Bürkert pneumatický ventil 6518 350443 2 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (223,58 € / kus)
223,58 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-Wege-Pneumatikventil 32 mm
- Großer Durchfluss
- Geringe elektrische Leistungsaufnahme
- Einzel- oder Blockmontage
- Standard-, Ex mb-, Ex eb mb- und Ex ia-Ausführungen
- Muffe G 1/4” und NPT 1/4”
Technické parametre
- Antrieb - Handbetätigung Werkstoff: PA (Polyamid)
- Bestückung (Ventilinsel) - Anreihmaß 1: 33 mm
- Dichtungsmaterial - Hauptventil Dichtung Werkstoff: PUR (Polyurethane)
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 50 °C
- Druck & Temperatur - Temperatur Umgebung min: -25 °C
- Druck & Temperatur - Temperatur Umgebung max: 50 °C
- Druck & Temperatur - Nenndruck min: 2 bar
- Druck & Temperatur - Nenndruck max: 10 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Leitung Kabel
- Elektrischer Anschluss - Elektrischer Anschluss Position: Versorgungsseite
- Elektrischer Anschluss - Elektrischer Anschluss Leitung Länge: 3.000 mm
- Geräteeigenschaften - Produktuntergruppe: Pneumatikventile
- Geräteeigenschaften - Rückstellart: Luftfeder + mechanische Feder
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: elektrisch
- Geräteeigenschaften - Schaltzeit öffnen max.: 20 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 40 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 1.300 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 1,2 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 8 mm
- Prozess- / Leitungsanschluss - Versorgungsanschluss Durchmesser (Zoll): 1/4 Zoll
- Prozess- / Leitungsanschluss - Versorgungsanschluss Typ: Innengewinde
- Prozess- / Leitungsanschluss - Versorgungsanschluss Gewindeart: G
- Prozess- / Leitungsanschluss - Flanschbild: FM03
- Prozess- / Leitungsanschluss - Arbeitsanschluss Durchmesser (Zoll): 1/4 Zoll
- Prozess- / Leitungsanschluss - Arbeitsanschluss Typ: Innengewinde
- Prozess- / Leitungsanschluss - Arbeitsanschluss Gewindeart: G
- Prozess- / Leitungsanschluss - Arbeitsanschluss Position: gegenüber der Versorgerseite
- Prozess- / Leitungsanschluss - Arbeitsanschluss Werkstoff: Messing
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Ja
- Spule (Kern) - Spulengröße: 32 mm
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 3 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 3 W
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Ja
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Hauptventil Werkstoff umgebungsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offenC - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Drehhebel und Tastenknopf kombiniert
- Wirkungsweise - Handbetätigung Arretierung: Ja
- Wirkungsweise - Handbetätigung Schraubenschlitz: Ja
- Zulassungstyp: IECEx, ATEXIECEx, ATEX
- Zulassungsart: mb IIC T5 Gb; mb IIIC T95 °C Db; Blockmontage, II 2 G mb IIC T5 Gb; II 2 D mb IIIC T95 °C Db; Blockmontage
- Spannung Frequenz: 50/60 Hz
- Kategória výrobku
pneumatický ventil
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
350443
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2 bar
- Rozsah prevádzkového tlaku
2 do 10 bar
- Prevádzkové medium
stlačený vzduch
IP65
- Typ
6518
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3047537 Bürkert pneumatický ventil 6518 350443 2 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047537 Bürkert pneumatický ventil 6518 350443 2 do 10 bar 1 ks
Popis
Typ 6518 ist ein vorgesteuertes 3/2-Wege-Ventil und Typ 6519 ist ein 5/2- oder 5/3-Wege-Ventil. Sie bilden zusammen eine Baureihe. Die Ventile sind einzeln oder auf Blöcken einsetzbar. Sie arbeiten ohne ständigen Luftverbrauch und dienen zur Ansteuerung von doppelt- oder einfachwirkenden Antrieben. Die Verwendung hochwertiger Werkstoffe ermöglicht den Einsatz der Ventile auch unter Freiluft- und Chemieatmosphäre. Die Baureihe beinhaltet Geräte mit Ex-Zulassung und NAMUR-Flanschbild. Ventile mit Wirkungsweise C, D und H monostabil sind gemäß IEC 61508 als SIL2 zertifiziert.
