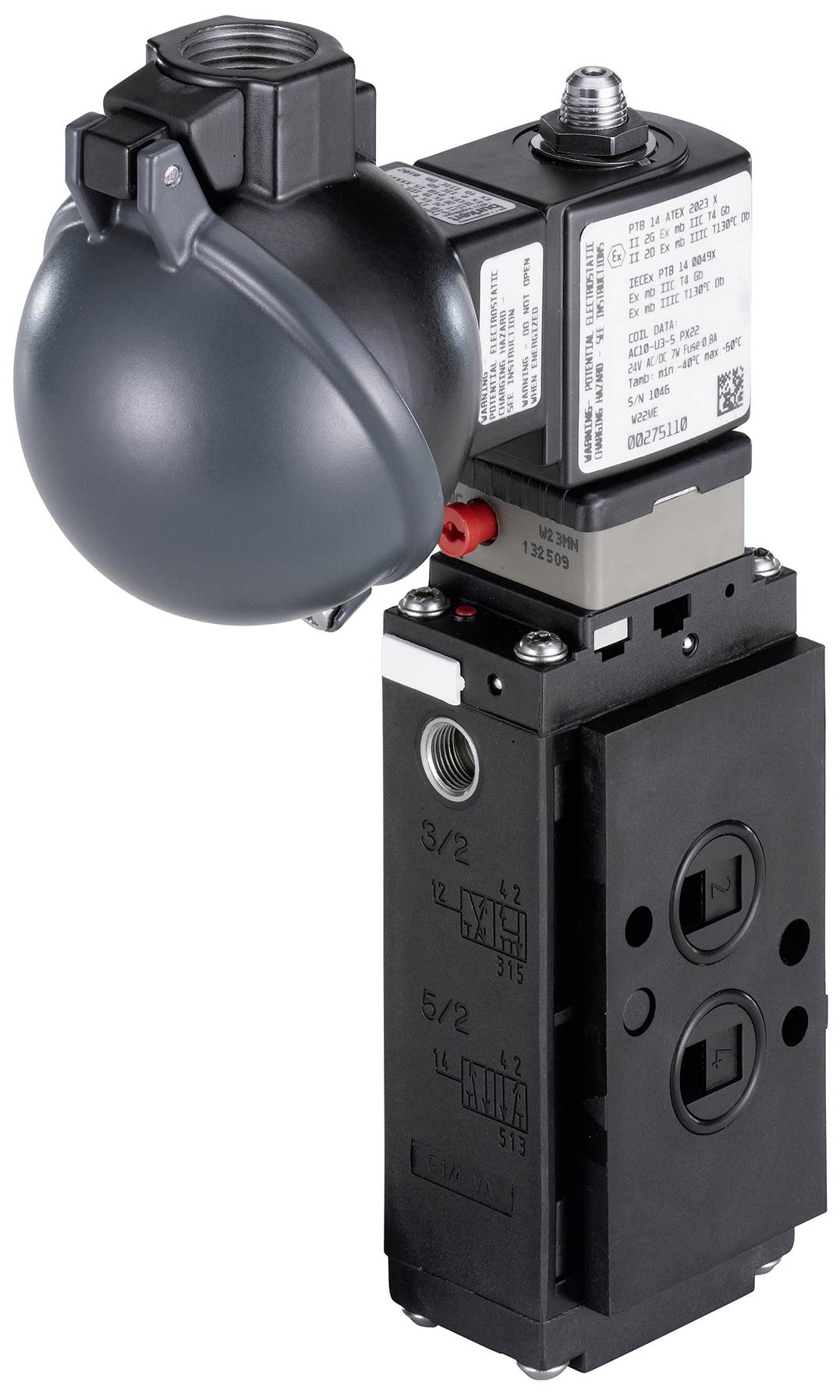

Bürkert pneumatický ventil 6519 350489 10 bar (max) 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (296,75 € / kus)
296,75 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2 a 5/2 cestný pneumatický ventil 32mm
- Veľký prietok
- Nízka spotreba elektrickej energie
- Jednoduchá alebo bloková montáž
- Verzie Standard, Ex mb, Ex eb mb a Ex ia
- Zásuvka G 1/4”, NPT 1/4” a príruba NAMUR
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 33 mm
- Materiál tesnenia - materiál tesnenia hlavného ventilu: PUR (polyuretán)
- Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: -25 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 2 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Svorkovnica bez poistky
- Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
- Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
- Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
- Vlastnosti zariadenia - Otvorený čas spínania max.: 20 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 40 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 900 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 6 mm
- Pripojenie procesu/potrubia - Priemer pripojenia prívodu (palec): 1/4 palca
- Procesné/rúrkové pripojenie - typ napájacieho pripojenia: vnútorný závit
- Procesné / linkové pripojenie - napájanie Typ závitu: G
- Procesné / linkové pripojenie - vzor príruby: FM02
- Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
- Procesné / linkové pripojenie - pracovná poloha pripojenia: oproti strane napájania
- Procesné / linkové pripojenie - pracovné pripojenie Materiál: PA (polyamid)
- Procesné / linkové pripojenie - vzor pracovnej príruby: NAMUR
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - Napätie min / Menovité napätie: 230 V
- Napätie - Napätie max / Menovité napätie: 230 V
- Napätie – striedavé napätie: Áno
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - Veľkosť cievky: 32mm
- Cievka (jadro) - Spotreba elektrickej energie min.: 3W
- Cievka (jadro) - Elektrický príkon max.: 3 W
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: Áno
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
- Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
- Prevádzkový režim - Číslo pripojenia fluidnej linky: 5
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Ako to funguje - funkcia ventilu: W - otvorený v pokojovej polohe - tlakový port 1 do pracovného portu 2, pracovný port 4 do výstupu 5 otvorený, výstup 3 zatvorený W - otvorený v pokojovej polohe - tlakový port 1 do pracovného portu 2, prac. port 4 na výstup 5 otvorený, výstup 3 zatvorený
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: kombinácia otočnej páky a tlačidla
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzková skrutková drážka: áno
- Typ schválenia: IECEx, ATEXIECEx, ATEX
- Typ schválenia: mb IIC T5 Gb; mb IIIC T95 °C Db; Jedna zostava, II 2 Gmb IIC T5 Gb; II 2 D mb IIIC T95 °C Db; Jednoduchá montáž
- Frekvencia napätia: 50/60 Hz
- Kategória výrobku
pneumatický ventil
- Číslo výrobcu
350489
- Prevádzkový tlak (max.)
10 bar
- Rozsah prevádzkového tlaku
10 bar (max)
IP65
- Typ
6519
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047573 Bürkert pneumatický ventil 6519 350489 10 bar (max) 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047573 Bürkert pneumatický ventil 6519 350489 10 bar (max) 1 ks
Popis
Typ 6518 je pilotne ovládaný 3/2-cestný ventil a typ 6519 je 3/2, 5/2 alebo 5/3-cestný ventil. Spolu tvoria sériu. Ventily je možné použiť samostatne alebo na blokoch. Pracujú bez stálej spotreby vzduchu a slúžia na ovládanie dvoj alebo jednočinných pohonov. Použitie vysoko kvalitných materiálov umožňuje použitie ventilov aj v otvorenom a chemickom prostredí. Séria obsahuje zariadenia s certifikátom Ex a vzorom príruby NAMUR. S ventilovými režimami C, D a H monostabilný je možné dosiahnuť úroveň bezpečnosti SIL2 v súlade s IEC 61508 v závislosti od architektúry bezpečnostného zariadenia.
