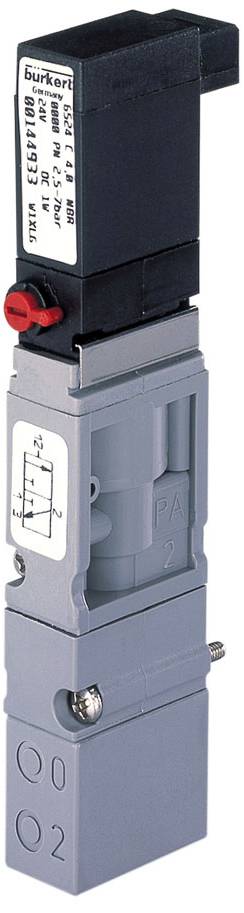

Bürkert pneumatický ventil 6524 186260 2.5 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (142,27 € / kus)
142,27 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2x3/2-cestný pneumatický ventil 10 mm
- Kompaktná forma
- Druhé pripojenie pre funkciu vypnutia
- Nízka spotreba elektrickej energie
- Rýchle spínacie časy
Technické parametre
- Pohon - ručné ovládanie Materiál: PA (polyamid)
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 11 mm
- Materiál tesnenia - materiál tesnenia hlavného ventilu: FKM (fluórová guma)
- Materiál tesnenia - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak & teplota - nominálny tlak min: 2,5 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: obdĺžniková zástrčka 2,54 mm, 3-kolíková
- Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 3
- Elektrické pripojenie - Elektrické pripojenie Polarita: stredný kolík kladný pól
- Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
- Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
- Vlastnosti prístroja - Otvorený spínací čas max.: 15 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 20 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Áno
- Vlastnosti zariadenia - Typ upevnenia: Metrické skrutky
- Vlastnosti zariadenia - montážne rozmery: M2 x 28
- Vlastnosti zariadenia - Materiál upevnenia: oceľ
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 300 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 0,6 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 4 mm
- Procesné/potrubné pripojenie - typ napájacieho pripojenia: príruba
- Procesné / linkové pripojenie - vzor príruby: FM20
- Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
- Procesné / linkové pripojenie - pracovná poloha pripojenia: na pneumatickom module
- Procesné / linkové pripojenie - vzor pracovnej príruby: FM20
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP20
- Napätie - Napätie batérie: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Nie
- Cievka (jadro) - Veľkosť cievky: 10 mm
- Cievka (jadro) - Spotreba elektrickej energie min.: 0,8W
- Cievka (jadro) - Elektrický príkon max.: 0,8W
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Cievka (jadro) - Spotreba elektrickej energie 2 min.: 0,8 W
- Cievka (jadro) - Príkon 2 max.: 0,8W
- Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
- Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
- Materiály - pilotná kontrola Materiál v kontakte s médiom: PPS (polyfenylénsulfid)
- Materiály - pilotná kontrola Materiál v kontakte s prostredím: PPS (polyfenylénsulfid)
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Prevádzkový režim - Funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
- Režim prevádzky - manuálna prevádzka: áno
- Režim prevádzky - ručný typ prevádzky: otočná páka
- Režim prevádzky - blokovanie manuálneho chodu: áno
- Prevádzkový režim - ručná prevádzka otvor pre skrutku: áno
- Prevádzkový režim - funkcia ventilu 2 kód: C
- Prevádzkový režim - Pripojenie fluidného potrubia 2 Počet: 3
- Prevádzkový režim - funkcia ventilu 2 počet spínacích polôh: 2
- Prevádzkový režim - funkcia ventilu 2: C - v pokojovej polohe, tlakový port 1 (P/NC) zatvorený, pracovný port 2 (A/OUT) na port 3 (R/NO) otvorený
- Kategória výrobku
pneumatický ventil
- Rozsah stupnice (max.)
10 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
186260
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2.5 bar
- Rozsah prevádzkového tlaku
2.5 do 10 bar
- Prevádzkové medium
stlačený vzduch
- Ø vedenie
4 mm
IP20
- Typ
6524
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
Na stiahnutie
Datasheet
Datasheet 3047117 Bürkert pneumatický ventil 6524 186260 2.5 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047117 Bürkert pneumatický ventil 6524 186260 2.5 do 10 bar 1 ks
Popis
Typ 6524 pozostáva z elektromagnetického ventilu pilotného preklápača typu 6144 a pneumatického sedlového ventilu. Flipper action systém umožňuje spínanie vysokých tlakov s nízkou spotrebou energie a krátkymi spínacími časmi. Všetky ventily sú štandardne vybavené manuálnym núdzovým ovládaním. Variant 2 x 3/2-cestného ventilu je kombináciou dvoch pilotných elektromagnetických ventilov typu 6144 a pneumatického sedlového ventilu. Ventil je k dispozícii aj s druhým prípojom (lisovaný kábel), ktorý umožňuje implementovať funkciu bezpečnostného vypnutia.
