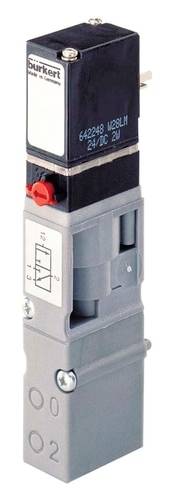

Bürkert pneumatický ventil 6526 205937 2 do 10 bar 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Pohon - ručné ovládanie Materiál: nie je k dispozícii ručné ovládanie
- Vybavenie (ventilový ostrovček) - rozmer poradia 1: 16,5 mm
- Materiál tesnenia - materiál tesnenia hlavného ventilu: FKM (fluórová guma)
- Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 50 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - menovitý tlak min: 2 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Schéma konektora tvaru C podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: hore
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Polarita elektrického pripojenia: irelevantná
- Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
- Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
- Vlastnosti zariadenia - Otvorený čas spínania max.: 20 ms
- Vlastnosti zariadenia - spínací čas zopnutia max.: 12 ms
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
- Vlastnosti zariadenia - Typ upevnenia: Metrické skrutky
- Vlastnosti zariadenia - montážne rozmery: M3 x 30
- Vlastnosti zariadenia - Materiál upevnenia: oceľ
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 700 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 6 mm
- Procesné/potrubné pripojenie - typ napájacieho pripojenia: príruba
- Procesné / linkové pripojenie - vzor príruby: FM18
- Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
- Procesné / linkové pripojenie - pracovná poloha pripojenia: na pneumatickom module
- Procesné / linkové pripojenie - vzor pracovnej príruby: FM18
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie batérie: Áno
- Napätie - Napätie min / Menovité napätie: 110 V
- Napätie - Napätie max / Menovité napätie: 120 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Cievka (jadro) - Veľkosť cievky: 16 mm
- Cievka (jadro) - Spotreba elektrickej energie min.: 3W
- Cievka (jadro) - Elektrický príkon max.: 3 W
- Cievka (jadro) - LED zapojenie cievky: Nie
- Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
- Cievka (jadro) - usmerňovač vedenia cievky: č
- Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
- Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
- Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
- Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
- Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
- Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
- Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 3
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: C - zatvorený v pokojovej polohe - tlakový port 1 (P/NC), pracovný port 2 (A/OUT) do portu 3 (R/NO) otvorený C - zatvorený v pokojovej polohe - tlakový port 1 ( P/NC), pracovný port 2 (A/OUT) na pripojenie 3 (R/NO) otvorený
- Režim prevádzky - manuálna prevádzka: Nie
- Režim prevádzky - Manuálna prevádzka Typ: Nie je k dispozícii
- Režim prevádzky - ručná prevádzka Uzamykanie: nie je k dispozícii žiadna ručná prevádzka
- Prevádzkový režim - ručná prevádzka Skrutková drážka: nie je k dispozícii žiadna ručná prevádzka
- Kategória výrobku
pneumatický ventil
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Číslo výrobcu
205937
- Prevádzkový tlak (max.)
10 bar
- Prevádzkový tlak (min.)
2 bar
- Rozsah prevádzkového tlaku
2 do 10 bar
- Prevádzkové medium
stlačený vzduch
- Ø vedenie
6 mm
IP65
- Typ
6526
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3046953 Bürkert pneumatický ventil 6526 205937 2 do 10 bar 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3046953 Bürkert pneumatický ventil 6526 205937 2 do 10 bar 1 ks
Popis
Ventily typu 6526 pozostávajú z riadiaceho vahadlového solenoidového ventilu typu 6106 a pneumatického sedlového ventilu. Princíp činnosti umožňuje spínanie vysokých tlakov s nízkou spotrebou energie a krátkymi spínacími časmi. Ventily môžu byť usporiadané v rade a s konektorom vzadu, s výhodou pre ventilové ostrovčeky (typy 8640 alebo 8644) a s konektorom vpredu, výhodne sa dajú použiť na ventilových blokoch na ovládanie pneumatických pohonov. Riadiace ventily sú štandardne vybavené manuálnym ovládaním.
