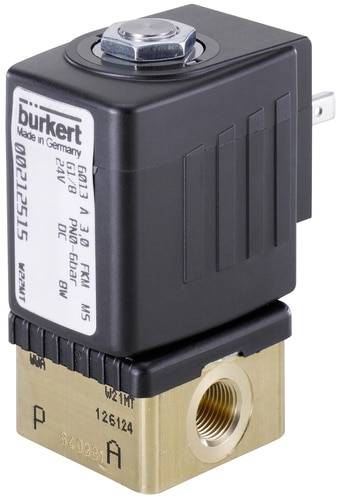

Ilustračný obrázok

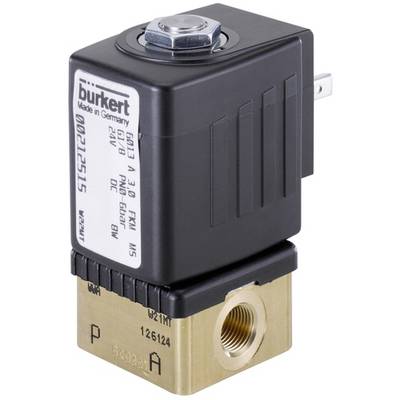

Ilustračný obrázok
Bürkert priamo riadený ventil 134241 6013 24 V/AC G 1/8 objímka Menovitá vzdialenosť 2.5 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Zobraziť alternatívy
Počet
Celkom (97,99 € / kus)
97,99 €
s DPH
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný malý elektromagnetický ventil, priamo pôsobiaci
- Malý dizajn
- Priame konanie
- Štandardne tesnenie FKM
- Nasúvaciu cievku je možné otočiť 4 x 90 °
- Rýchle prepínanie
- Vhodné pre technické vákuum
Technické parametre
- Nominálna šírka 2,5 mm
- Zásuvka na pripojenie G 1/8 "
- Hodnota Kv 0,16 m³ / h
- Rozsah tlaku 0 - 16 bar
- Napätie 024 V / 50 Hz
- Teplota média -10 až +100 ° C
- Teplota okolia max. +55 ° C
- Viskozita max. 21 mm² / s
- Otváracia doba 20 ms
- Zatváracia doba 30 ms
- Spotreba elektrickej energie 8 W, 24 VA (prípojka), 17 VA (prevádzka)
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/AC
- Prevádzkový tlak (max.)
16 bar
- Materiál puzdra
mosaz
- Pripojenie
G 1/8 objímka
- Teplota média (rozsah)
-10 do +100 °C
- Číslo výrobcu
134241
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Hmotnosť
0.328 kg
- Max. teplota média
+100 °C
- Min. teplota média
-10 °C
- Médium
neutrálne médiá
- Menovitá vzdialenosť
2.5 mm
- Vlastnosti
spojka
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-10 °C
- Hodnota kv
2.67 l/min
Na stiahnutie
Datasheet
Datasheet 624996 Bürkert priamo riadený ventil 134241 6013 24 V/AC G 1/8 objímka Menovitá vzdialenosť 2.5 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 624996 Bürkert priamo riadený ventil 134241 6013 24 V/AC G 1/8 objímka Menovitá vzdialenosť 2.5 mm 1 ks
Popis
Malý elektromagnetický ventil sa používa na blokovanie, dávkovanie, plnenie a odvzdušňovanie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 2/2-cestný malý elektromagnetický ventil
- Zatvorené v pokojovej polohe
- Materiál puzdra mosadz
- Materiál tesnenia FKM
- Médiá: neutrálne plyny a kvapaliny (napríklad stlačený vzduch, voda, hydraulický olej, technické vákuum)
- Materiál cievky polyamid triedy B
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: nepretržitá prevádzka s jedným ventilom, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Rozsah dodávky bez zásuvky prístroja (pozri príslušenstvo).
