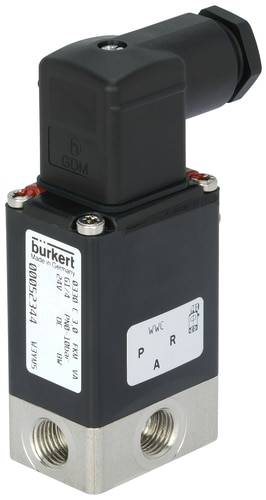

Ilustračný obrázok
Ilustračný obrázok
Bürkert priamo riadený ventil 137859 0330 24 V/DC spojka G 1/4 Menovitá vzdialenosť 4 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (405,00 € / kus)
405,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný otočný armatúrny ventil s oddeľovacou membránou
- Ventil oddelený od média
- S uzamykateľným manuálnym ovládaním
- S mierne znečisteným médiom žiadny problém
- Pre kvapalné, plynné a agresívne médiá
- Dlhá životnosť aj pri suchom chode
- Všetky mokré časti očistené
- Vyššia tesnosť
- Menej prestupu tepla do média
- Všetky mediálne pripojenia na jednej úrovni
Technické parametre
- Pripojenie linky G 1/4 "
- Nominálna šírka 4,0 mm
- Hodnota Kv 0,17 m³ / h
- Vákuový rozsah tlaku až 3 bar
- Napätie 024 V / DC
- Teplota média 0 až +90 ° C
- Teplota okolia max. +55 ° C
- Viskozita max. 37 mm² / s
- Otváracia doba 10 - 20 ms
- Zatváracia doba 10 - 20 ms
- Spotreba elektrickej energie 8 W / 11 W (teplá / studená špirála)
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/DC
- Prevádzkový tlak (max.)
3 bar
- Materiál puzdra
nerezová ocel
- Pripojenie
spojka G 1/4
- Teplota média (rozsah)
0 do +90 °C
- Číslo výrobcu
137859
- Prevádzkový tlak (min.)
-1 bar
- Tesniaci materiál
FKM
- Funkcia
3/2-cestné
- Hmotnosť
0.430 kg
- Max. teplota média
+90 °C
- Min. teplota média
0 °C
- Médium
agresívne médiá
- Menovitá vzdialenosť
4 mm
- Vlastnosti
spojka
- Šírka
34 mm
- Dĺžka
46 mm
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- Hodnota kv
3.83 l/min
Na stiahnutie
Datasheet
Datasheet 623844 Bürkert priamo riadený ventil 137859 0330 24 V/DC spojka G 1/4 Menovitá vzdialenosť 4 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 623844 Bürkert priamo riadený ventil 137859 0330 24 V/DC spojka G 1/4 Menovitá vzdialenosť 4 mm 1 ks
Popis
Priamo pôsobiaci elektromagnetický ventil s jedinečnou technológiou kĺbových armatúr spoločnosti Bürkert. Systém magnetov a stredný priestor sú navzájom oddelené separačným membránovým systémom. Ventil je veľmi robustný, rýchle spínanie a má dlhú životnosť aj pri suchom chode.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Priamo pôsobiaci elektromagnetický ventil oddelený od média
- Univerzálna funkcia, akýkoľvek smer prúdenia
- Materiál krytu nehrdzavejúca oceľ
- Materiál tesnenia FKM
- Materiál z epoxidovej cievky
- Špirála triedy tepelnej izolácie H
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Rozsah dodávky bez zásuvky prístroja (pozri príslušenstvo).
