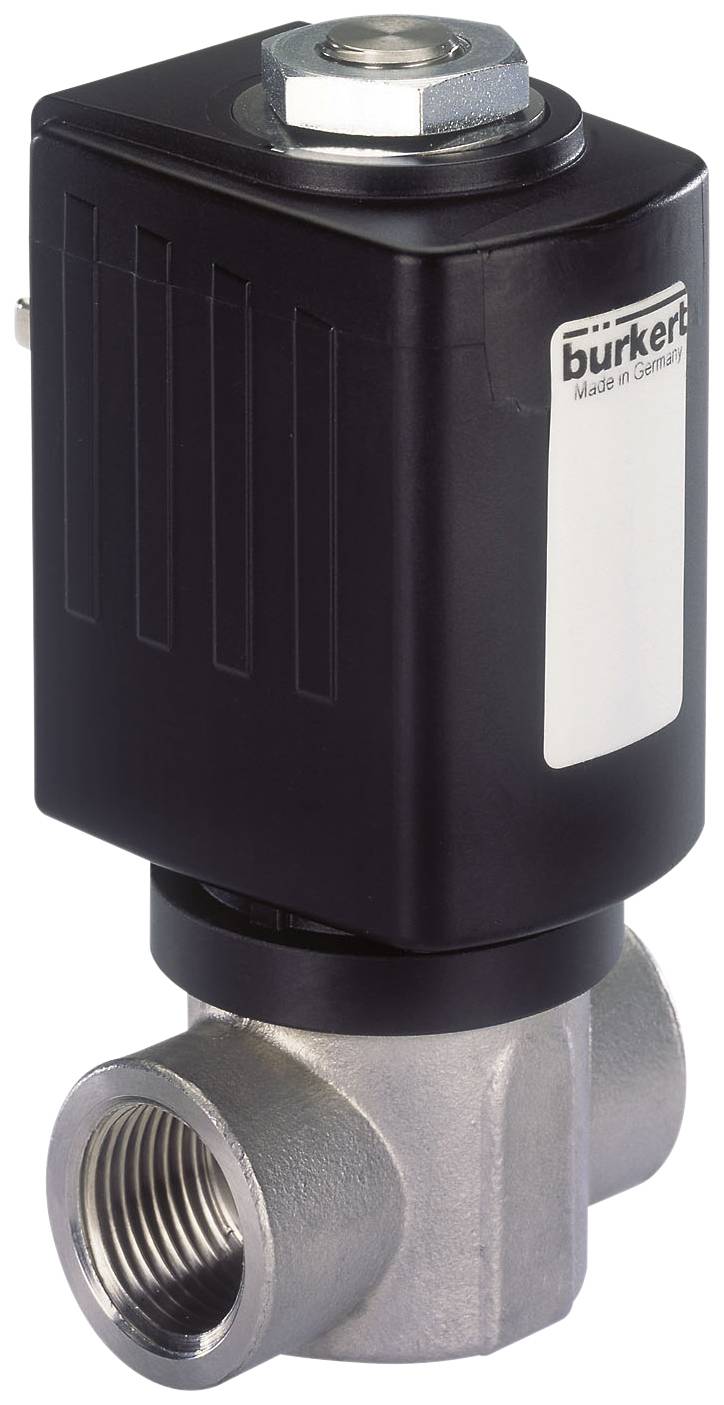

Bürkert priamo riadený ventil 178248 6027 Kompakt 24 V/AC spojka G 1/4 Menovitá vzdialenosť 5 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Zobraziť alternatívy
Počet
Celkom (219,99 € / kus)
219,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný kompaktný elektromagnetický ventil
- Kompaktný dizajn
- Priame konanie
- Štandardne tesnenie FKM
- Nasúvaciu cievku je možné otočiť 4 x 90 °
- Vhodné pre technické vákuum
Technické parametre
- Nominálna šírka 5,0 mm
- Zásuvka na pripojenie G 1/4 "
- Hodnota Kv 0,73 m³ / h
- Rozsah tlaku 0 - 10 bar
- Napätie 024 V / 50 Hz
- Teplota média -10 až +140 ° C
- Okolitá teplota -10 až +55 ° C
- Viskozita max. 21 mm² / s
- Otváracia doba 10 - 20 ms
- Zatváracia doba 20 - 30 ms
- Príkon elektrického prúdu 105 VA, prípojka 37 VA (teplá špirála) 16 W
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/AC
- Prevádzkový tlak (max.)
10 bar
- Materiál puzdra
nerezová ocel
- Pripojenie
spojka G 1/4
- Teplota média (rozsah)
-10 do +140 °C
- Číslo výrobcu
178248
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Hmotnosť
0.793 kg
- Max. teplota média
+140 °C
- Min. teplota média
-10 °C
- Médium
neutrálne médiá
- Menovitá vzdialenosť
5 mm
- Vlastnosti
spojka
- Dĺžka
55 mm
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-10 °C
- Hodnota kv
12.17 l/min
Na stiahnutie
Datasheet
Datasheet 625389 Bürkert priamo riadený ventil 178248 6027 Kompakt 24 V/AC spojka G 1/4 Menovitá vzdialenosť 5 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 625389 Bürkert priamo riadený ventil 178248 6027 Kompakt 24 V/AC spojka G 1/4 Menovitá vzdialenosť 5 mm 1 ks
Popis
Priamočinný elektromagnetický ventil sa používa na blokovanie, dávkovanie, plnenie a odvzdušňovanie. Systém príchytných magnetov má modulárnu štruktúru. Cievku je možné otočiť o 360 °.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 2/2-cestný kompaktný elektromagnetický ventil
- Zatvorené v pokojovej polohe
- Materiál krytu nehrdzavejúca oceľ 1.4404 (316L)
- Materiál tesnenia FKM
- Médiá: vákuum, neutrálne plyny a kvapaliny (napr. Stlačený vzduch, voda, hydraulický olej)
- Materiál zvitku epoxid (trieda H)
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Rozsah dodávky bez zásuvky prístroja (pozri príslušenstvo).
