Bürkert priamo riadený ventil 226664 6650 24 V/DC 1 ks

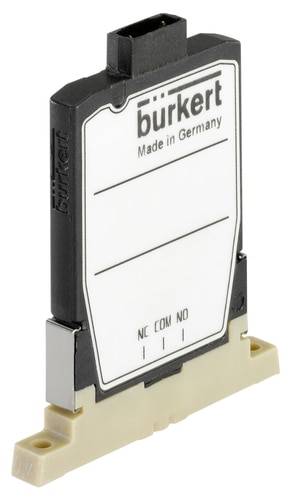

Elektronická súčiastka s nápisom 'burkert Vyrobené v Nemecku'. Obsahuje svorky pre 'NC', 'COM' a 'NO'.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 29. 7.

1 Ks

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Miniaturizovaný elektromagnetický ventil oddelený od média pre analytickú technológiu

Iba 4,5 mm prídavný rozmer
Médiá oddelené, pre agresívne médiá
Priame konanie
Vákuujte až do 3 barov
Rýchle prepínanie

Technické parametre

Nominálna šírka 0,8 mm
Príruba na pripojenie potrubia
Hodnota Kv 0,010 m³ / h
Vákuový rozsah tlaku až 3 bar
Max. Diferenčný tlak 3 bar
Napätie batérie 24 V
Teplota média +15 až +50 ° C
Okolitá teplota +10 až +50 ° C
Vnútorný objem približne 30 ul
Nominálny výkon 5,7 W napájací výkon (po dobu 5 ms), 0,7 W prídržný výkon
Spínacia frekvencia: max. 80 Hz
Spínací čas:<5 ms (podľa ISO 12238)

Kategória výrobku: priamo riadený ventil

Prevádzkové napätie: 24 V/DC

Prevádzkový tlak (max.): 3 bar

Teplota média (rozsah): +15 do +50 °C

Číslo výrobcu: 226664

Prevádzkový tlak (min.): -1 bar

Hmotnosť: 0.012 kg

Max. teplota média: +50 °C

Min. teplota média: +15 °C

Dĺžka: 38 mm

Max. okolitá teplota: +50 °C

Min. okolitá teplota: +10 °C

Na stiahnutie

Datasheet

Datasheet 625770 Bürkert priamo riadený ventil 226664 6650 24 V/DC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 625770 Bürkert priamo riadený ventil 226664 6650 24 V/DC 1 ks

Popis

Typ 6650 nastavuje nový štandard v miniaturizácii elektromagnetických ventilov oddelených od média s malým rozmerom radenia 4,5 mm. Dôsledne optimalizovaná konštrukcia umožňuje reprodukovateľné a presné dávkovanie, dobrú vyplaviteľnosť a vďaka vysoko kvalitným materiálom je vhodná aj na použitie agresívnych chemikálií. Je ideálne vhodný pre aplikácie, kde sa vyžaduje najvyšší fluidný výkon v najmenších priestoroch.

Tento text bol preložený strojovo.

Prevedenie

2/2-cestný sklopný elektromagnetický ventil kotvy
Uzavreté, keď je bez napätia
Materiál puzdra PEEK
Materiál tesnenia FFKM (Simriz)
Médiá: odolné voči neutrálnym a agresívnym kvapalinám a plynom
Tolerancia napätia ± 10%
Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus s elektronikou na zníženie výkonu
Trieda ochrany IP 65
Elektrické pripojenie: konektor s vodičom a integrovanou elektronikou na zníženie výkonu alebo konektor s vodičom
Pri akejkoľvek montážnej polohe dbajte na rovnomernú polaritu

Rady

Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Ventil prevádzkujte iba s integrovaným zosilňovačom a elektronikou znižovania výkonu (pozri príslušenstvo).

Ak sa výkon nezníži, zníži sa prípustný pracovný cyklus (pozri návod na obsluhu).
