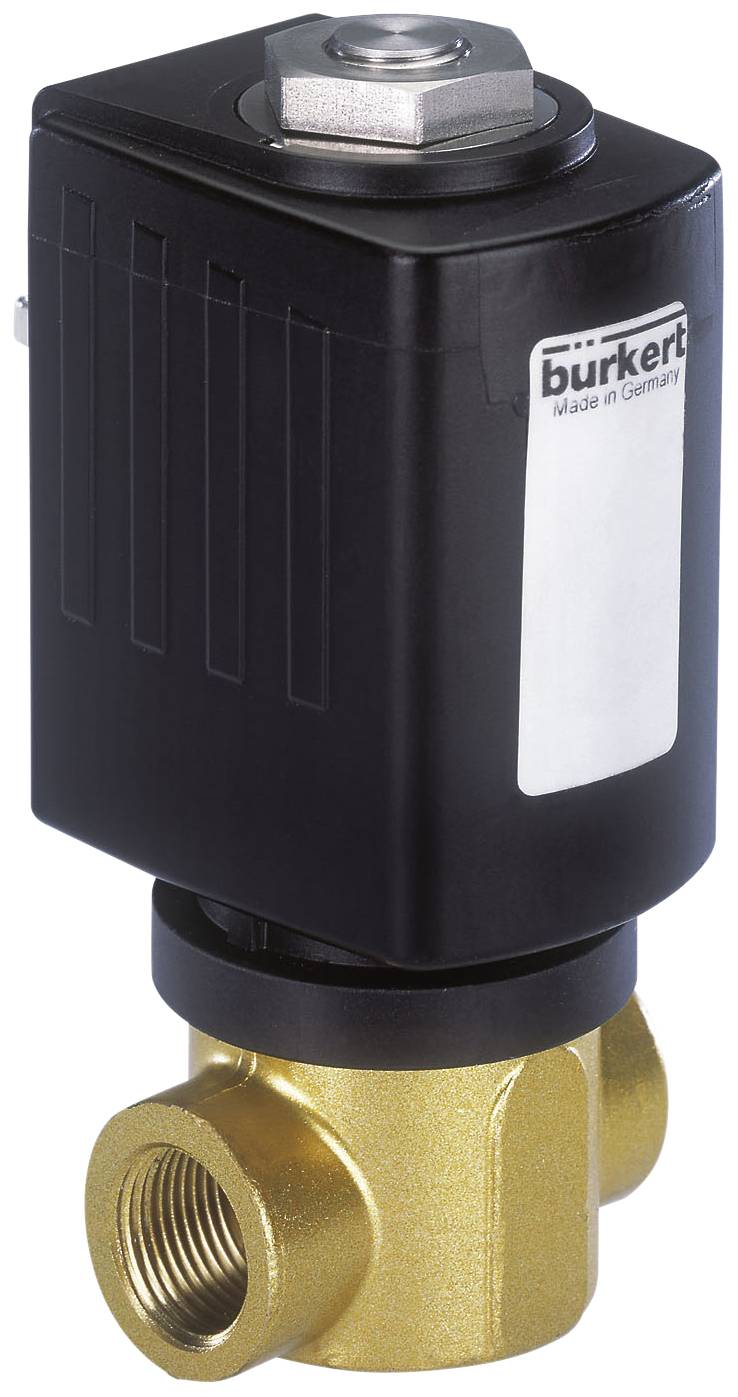

Bürkert priamo riadený ventil 228503 6027 Kompakt 24 V/AC spojka G 1/2 Menovitá vzdialenosť 8 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (369,00 € / kus)
369,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný kompaktný elektromagnetický ventil
- Kompaktný dizajn
- Priame konanie
- Štandardne tesnenie FKM
- Nasúvaciu cievku je možné otočiť 4 x 90 °
- Vhodné pre technické vákuum
Technické parametre
- Nominálna šírka 8,0 mm
- Pripojovacia prípojka G 1/2 "
- Hodnota Kv 1,6 m³ / h
- Rozsah tlaku 0 - 3 bar
- Napätie 024 V / 50 Hz
- Teplota média -10 až +140 ° C
- Okolitá teplota -10 až +55 ° C
- Viskozita max. 21 mm² / s
- Otváracia doba 10 - 20 ms
- Zatváracia doba 20 - 30 ms
- Príkon elektrického prúdu 105 VA, prípojka 37 VA (teplá špirála) 16 W
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/AC
- Prevádzkový tlak (max.)
3 bar
- Materiál puzdra
mosaz
- Pripojenie
spojka G 1/2
- Teplota média (rozsah)
-10 do +100 °C
- Číslo výrobcu
228503
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Hmotnosť
0.840 kg
- Max. teplota média
+100 °C
- Min. teplota média
-10 °C
- Médium
neutrálne médiá
- Menovitá vzdialenosť
8 mm
- Vlastnosti
spojka
- Dĺžka
55 mm
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-10 °C
- Hodnota kv
26.67 l/min
- Hĺbka
84 mm
Na stiahnutie
Datasheet
Datasheet 625685 Bürkert priamo riadený ventil 228503 6027 Kompakt 24 V/AC spojka G 1/2 Menovitá vzdialenosť 8 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 625685 Bürkert priamo riadený ventil 228503 6027 Kompakt 24 V/AC spojka G 1/2 Menovitá vzdialenosť 8 mm 1 ks
Popis
Priamočinný elektromagnetický ventil sa používa na blokovanie, dávkovanie, plnenie a odvzdušňovanie. Systém príchytných magnetov má modulárnu štruktúru. Cievku je možné otočiť o 360 °.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 2/2-cestný kompaktný elektromagnetický ventil
- Otvorené v pokojovej polohe
- Materiál puzdra mosadz
- Materiál tesnenia FKM
- Médiá: vákuum, neutrálne plyny a kvapaliny (napr. Stlačený vzduch, voda, hydraulický olej)
- Materiál zvitku epoxid (trieda H)
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Rozsah dodávky bez zásuvky prístroja (pozri príslušenstvo).
