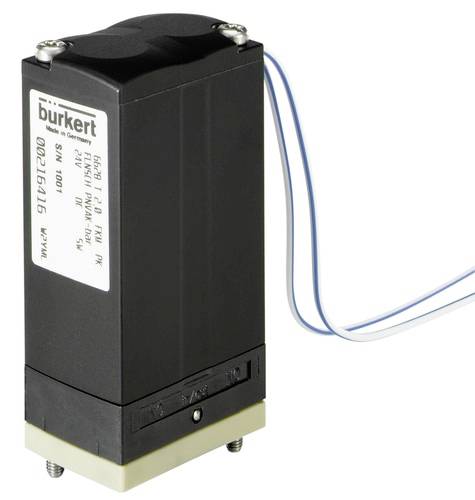

Bürkert priamo riadený ventil 235320 6628 24 V/DC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Zobraziť alternatívy
Počet
Celkom (224,99 € / kus)
224,99 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný elektromagnetický ventil vahadla, zdvojený výkon
- Šírka 22 mm
- Priame konanie
- Minimálny vnútorný objem s dobrou prepláchnuteľnosťou
- Separačná membrána pre vysokú chemickú odolnosť
- Tesnosť proti spätnému tlaku vďaka vahadlovému princípu
- Odolný voči neutrálnym a agresívnym plynom a kvapalinám
Technické parametre
- Nominálna šírka 2,0 mm
- Pripojenie potrubia Bürkertova príruba (22 x 35 mm)
- Hodnota Kv 0,1 m³ / h
- Hodnota Q-Nn vzduch 110 l / min
- Vákuový rozsah tlaku až 5 bar
- Max. Diferenčný tlak 5 bar
- Napätie 024 V / DC
- Teplota média +10 až +55 ° C
- Okolitá teplota +10 až +55 ° C
- Vnútorný objem približne 200 ul
- Viskozita max. 21 mm² / s
- Nominálny výkon 5 W
- Spínacie časy: Meranie na výstupe ventilu pri 2 bar a 20 ° C podľa DIN ISO 12238: 2001, otvorenie 25 ms (zvýšenie tlaku 0 - 10%), zatvorenie 25 ms (zvýšenie tlaku 100 - 90%)
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/DC
- Prevádzkový tlak (max.)
5 bar
- Teplota média (rozsah)
+10 do +55 °C
- Číslo výrobcu
235320
- Prevádzkový tlak (min.)
-1 bar
- Tesniaci materiál
FKM
- Funkcia
3/2-cestné
- Hmotnosť
0.137 kg
- Max. teplota média
+55 °C
- Min. teplota média
+10 °C
- Vlastnosti
príruba
- Dĺžka
46 mm
- QNn hodnota
97 l/min
- Max. okolitá teplota
+55 °C
- Hodnota kv
1.5 l/min
Na stiahnutie
Datasheet
Datasheet 625753 Bürkert priamo riadený ventil 235320 6628 24 V/DC 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 625753 Bürkert priamo riadený ventil 235320 6628 24 V/DC 1 ks
Popis
Priamo pôsobiaci, médiom oddelený 3/2-cestný vahadlový elektromagnetický ventil na riadenie agresívnych kvapalín a plynov v medicínskych analytických technológiách, potravinárskom priemysle a chemickom priemysle na dávkovanie, plnenie, miešanie a distribúciu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 3/2-cestný elektromagnetický ventil vahadla
- Uzavreté, keď je bez napätia
- Materiál puzdra PEEK
- Tesniaci materiál FFKM
- Médiá: odolné voči neutrálnym a agresívnym kvapalinám a plynom
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: 100% nepretržitá prevádzka
- Trieda ochrany IP 40
- Elektrické pripojenie: obdĺžniková zástrčka
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Rozsah dodávky bez konektora (pozri príslušenstvo).
