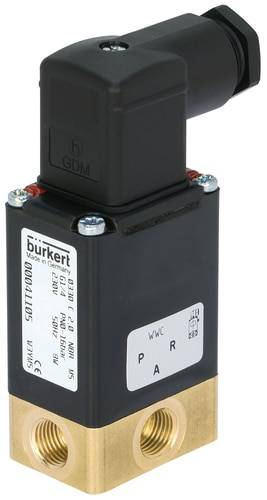

Bürkert priamo riadený ventil 42695 0330 24 V/AC spojka G 1/4 Menovitá vzdialenosť 4 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (204,99 € / kus)
€
Už len 1 Ks skladom!
Hlavné benefity
3/2-cestný otočný armatúrny ventil s oddeľovacou membránou
- Ventil oddelený od média
- S uzamykateľným manuálnym ovládaním
- S mierne znečisteným médiom žiadny problém
- Pre kvapalné a plynné médiá
- Dlhá životnosť aj pri suchom chode
- Všetky mediálne pripojenia na jednej úrovni
Technické parametre
- Pripojenie linky G 1/4 "
- Nominálna šírka 4,0 mm
- Hodnota Kv 0,23 m³ / h
- Rozsah tlaku 0 - 5 bar
- Napätie 024 V / 50 Hz
- Teplota média 0 až +80 ° C
- Teplota okolia max. +55 ° C
- Viskozita max. 37 mm² / s
- Otváracia doba 8 - 15 ms
- Zatváracia doba 8 - 15 ms
- Spotreba elektrickej energie 30 VA (prípojka), 15 VA (prevádzka), 8 W (teplá špirála)
- Teplota média (rozsah)
0 do +80 °C
- Číslo výrobcu
42695
- Dĺžka
46 mm
- Šírka
34 mm
IP65
- Hodnota kv
3.83 l/min
- Materiál puzdra
mosaz
- Pripojenie
spojka G 1/4
- Médium
mierne znečistené médiá
- Funkcia
3/2-cestné
- Tesniaci materiál
NBR
- Prevádzkový tlak (max.)
5 bar
- Prevádzkový tlak (min.)
0 bar
- Prevádzkové napätie
24 V/AC
- Menovitá vzdialenosť
4 mm
- QNn hodnota
255 l/min
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- Hmotnosť
0.470 kg
- Kategória výrobku
priamo riadený ventil
Na stiahnutie
Datasheet
Datasheet 623782 Bürkert priamo riadený ventil 42695 0330 24 V/AC spojka G 1/4 Menovitá vzdialenosť 4 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 623782 Bürkert priamo riadený ventil 42695 0330 24 V/AC spojka G 1/4 Menovitá vzdialenosť 4 mm 1 ks
Popis
Priamo pôsobiaci elektromagnetický ventil s jedinečnou technológiou kĺbových armatúr spoločnosti Bürkert. Systém magnetov a stredný priestor sú navzájom oddelené separačným membránovým systémom. Ventil je veľmi robustný, rýchle spínanie a má dlhú životnosť aj pri suchom chode.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Priamo pôsobiaci elektromagnetický ventil oddelený od média
- Uzavreté, keď je bez napätia
- Materiál puzdra mosadz
- Tesniaci materiál NBR
- Materiál z epoxidovej cievky
- Špirála triedy tepelnej izolácie H
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Vrátane zásuvky prístroja typu 2508, tvar A, Bürkert identifikačné číslo 8376.
