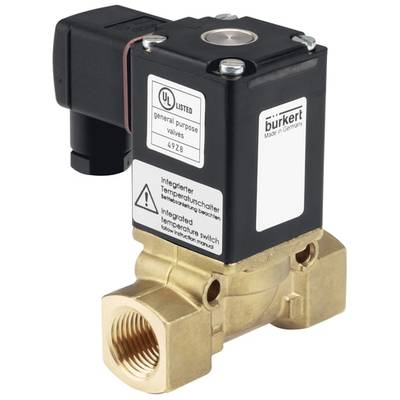

Bürkert priamo riadený ventil 53674 0290 24 V/DC spojka G 3/4 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (389,00 € / kus)
389,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný elektromagnetický ventil pre plyny a kvapaliny
- Prepínanie z rozdielového tlaku 0 bar
- Vhodný pre vákuum
- Spoľahlivý
- Robustný
Technické parametre
- Vedenie G 3/4 "
- Nominálna šírka 20,0 mm
- Hodnota Kv 5,0 m³ / h
- Rozsah tlaku 0 - 16 bar
- Napätie 024 V / UC / DC
- Teplota média 0 až +120 ° C
- Teplota okolia max. +55 ° C
- Otváracia doba 100 - 250 ms
- Zatváracia doba 700 - 2 000 ms
- Spotreba elektrickej energie 100 W (príkon) 9 W (prevádzka)
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/DC
- Prevádzkový tlak (max.)
16 bar
- Materiál puzdra
mosaz
- Pripojenie
spojka G 3/4
- Teplota média (rozsah)
0 do +90 °C
- Číslo výrobcu
53674
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Hmotnosť
1.400 kg
- Max. teplota média
+90 °C
- Min. teplota média
0 °C
- Médium
neutrálne médiá
- Vlastnosti
spojka
- Šírka
60 mm
- V
122 mm
- Dĺžka
100 mm
- QNn hodnota
5300 l/min
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- Hodnota kv
83.33 l/min
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 623681 Bürkert priamo riadený ventil 53674 0290 24 V/DC spojka G 3/4 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 623681 Bürkert priamo riadený ventil 53674 0290 24 V/DC spojka G 3/4 1 ks
Popis
Tento robustný dvojcestný ventil so servomembránou a trvalo spriahnutým núteným zdvihom je po vypnutí napájania zatvorený. Je ideálny pre vákuum alebo uzavretý okruh, pre neutrálne plyny a kvapaliny.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Nútene spojený priamy ventil
- Uzavreté, keď je bez napätia
- Materiál puzdra mosadz
- Materiál tesnenia FKM
- Materiál zvitku epoxid (trieda H)
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Stupeň krytia IP65 so zásuvkou prístroja
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Vrátane zásuvky prístroja typu 2508, tvar A. Cievka pre UC (všetky prúdy) má internú vysoko výkonnú elektroniku. Skontrolujte, či je dostatok energie.
