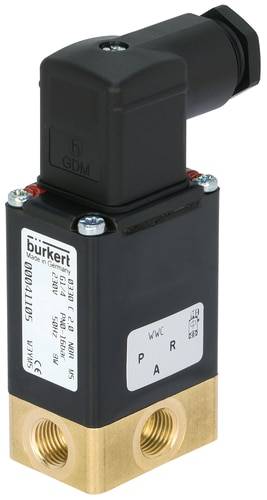

Bürkert priamo riadený ventil 56984 0330 24 V/DC spojka G 1/4 Menovitá vzdialenosť 2 mm 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
20 Ks
Počet
Celkom (204,99 € / kus)
204,99 €
s DPH
Doprava zadarmo
Hlavné benefity
3/2-cestný otočný armatúrny ventil s oddeľovacou membránou
- Ventil oddelený od média
- S uzamykateľným manuálnym ovládaním
- S mierne znečisteným médiom žiadny problém
- Pre kvapalné a plynné médiá
- Dlhá životnosť aj pri suchom chode
- Všetky mediálne pripojenia na jednej úrovni
Technické parametre
- Pripojenie linky G 1/4 "
- Nominálna šírka 2,0 mm
- Hodnota Kv 0,08 m³ / h
- Rozsah tlaku 0 - 16 bar
- Napätie 24 V / DC
- Teplota média 0 až +80 ° C
- Teplota okolia max. +55 ° C
- Viskozita max. 37 mm² / s
- Otváracia doba 10 - 20 ms
- Zatváracia doba 10 - 20 ms
- Spotreba elektrickej energie 8 W / 11 W (teplá / studená špirála)
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
24 V/DC
- Prevádzkový tlak (max.)
16 bar
- Materiál puzdra
mosaz
- Pripojenie
spojka G 1/4
- Teplota média (rozsah)
0 do +80 °C
- Číslo výrobcu
56984
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
NBR
- Funkcia
3/2-cestné
- Hmotnosť
0.460 kg
- Max. teplota média
+80 °C
- Min. teplota média
0 °C
- Médium
mierne znečistené médiá
- Menovitá vzdialenosť
2 mm
- Šírka
34 mm
- Dĺžka
46 mm
- QNn hodnota
85 l/min
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- Hodnota kv
1.33 l/min
Na stiahnutie
Datasheet
Datasheet 623805 Bürkert priamo riadený ventil 56984 0330 24 V/DC spojka G 1/4 Menovitá vzdialenosť 2 mm 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 623805 Bürkert priamo riadený ventil 56984 0330 24 V/DC spojka G 1/4 Menovitá vzdialenosť 2 mm 1 ks
Popis
Priamo pôsobiaci elektromagnetický ventil s jedinečnou technológiou kĺbových armatúr spoločnosti Bürkert. Systém magnetov a stredný priestor sú navzájom oddelené separačným membránovým systémom. Ventil je veľmi robustný, rýchle spínanie a má dlhú životnosť aj pri suchom chode.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Priamo pôsobiaci elektromagnetický ventil oddelený od média
- Otvorené bez napájania
- Materiál puzdra mosadz
- Tesniaci materiál NBR
- Materiál z epoxidovej cievky
- Špirála triedy tepelnej izolácie H
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Trieda ochrany IP 65 so zásuvkou prístroja
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Vrátane zásuvky prístroja typu 2508, tvar A, Bürkert identifikačné číslo 8376.
