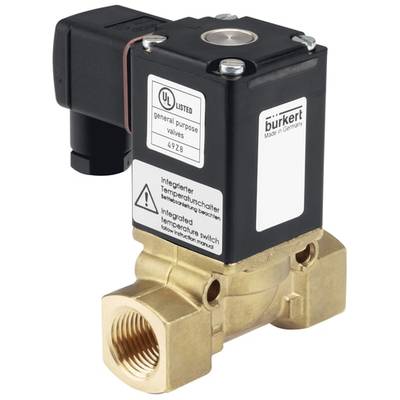

Ilustračný obrázok
Ilustračný obrázok
Bürkert priamo riadený ventil 85301 0290 230 V/AC spojka G 2 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (765,00 € / kus)
765,00 €
s DPH
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný elektromagnetický ventil pre plyny a kvapaliny
- Prepínanie z rozdielového tlaku 0 bar
- Vhodný pre vákuum
- Spoľahlivý
- Robustný
Technické parametre
- Pripojenie linky G 2 "
- Nominálna šírka 50,0 mm
- Hodnota Kv 38,0 m³ / h
- Rozsah tlaku 0 - 12 bar
- Napätie 230 V / 50 Hz
- Teplota média -10 až +80 ° C
- Teplota okolia max. +55 ° C
- Otváracia doba 300 - 1 000 ms
- Zatváracia doba 700 - 4 000 ms
- Spotreba elektrickej energie
- Kategória výrobku
priamo riadený ventil
- Prevádzkové napätie
230 V/AC
- Prevádzkový tlak (max.)
12 bar
- Materiál puzdra
mosaz
- Pripojenie
spojka G 2
- Teplota média (rozsah)
-10 do +80 °C
- Číslo výrobcu
85301
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
NBR
- Funkcia
2/2-cestný
- Hmotnosť
6.500 kg
- Max. teplota média
+80 °C
- Min. teplota média
-10 °C
- Médium
neutrálne médiá
- Vlastnosti
spojka
- Šírka
115 mm
- V
211 mm
- Dĺžka
164 mm
- QNn hodnota
40600 l/min
IP65
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
0 °C
- Hodnota kv
633.33 l/min
Na stiahnutie
Datasheet
Datasheet 623737 Bürkert priamo riadený ventil 85301 0290 230 V/AC spojka G 2 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 623737 Bürkert priamo riadený ventil 85301 0290 230 V/AC spojka G 2 1 ks
Popis
Tento robustný dvojcestný ventil so servomembránou a trvalo spriahnutým núteným zdvihom je po vypnutí napájania zatvorený. Je ideálny pre vákuum alebo uzavretý okruh, pre neutrálne plyny a kvapaliny.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Nútene spojený priamy ventil
- Uzavreté, keď je bez napätia
- Materiál puzdra mosadz
- Tesniaci materiál NBR
- Materiál zvitku epoxid (trieda H)
- Tolerancia napätia ± 10%
- Nominálny prevádzkový režim: Nepretržitá prevádzka, 100% pracovný cyklus
- Elektrické pripojenie podľa DIN EN 175301-803 tvar A (predtým DIN 43650)
- Stupeň krytia IP65 so zásuvkou prístroja
- Akákoľvek montážna poloha, najlepšie s pohonom smerom hore
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Vrátane zásuvky prístroja s integrovaným usmerňovačom, typ 2508, tvar A.
