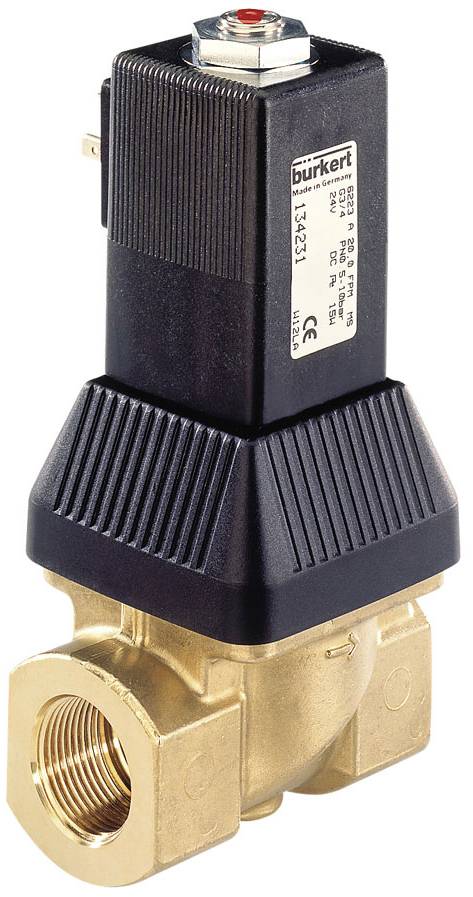

Bürkert proporcionálny regulačný ventil tlaku 134230 6223 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
9 Ks
Počet
Celkom (239,84 € / kus)
239,84 €
bez DPH.
Doprava zadarmo
Už len 9 Ks skladom!
Hlavné benefity
2/2-cestný proporcionálny ventil, vopred navrhnutý.
- Regulačný ventil na plynulé ovládanie kvapalín
- Nízka hysterézia a vysoká reprodukovateľnosť
- Ovládanie pomocou PWM signálu
- Pilotom ovládaný, tesne uzatvárací ventil
Technické parametre
- Materiál tesnenia - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 90 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - nominálny tlak min: 0,5 bar
- Tlak a teplota - Menovitý tlak max: 10 bar
- Tlak a teplota - diferenčný tlak max: 10 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora tvar A podľa DIN EN 175301-803
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Typ elektrického pripojenia: samec
- Charakteristika zariadenia - princíp činnosti hlavného ventilu: piest
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristika zariadenia - Prevádzka: servo riadené
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - Funkcia spínania: nepretržitá
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Charakteristika zariadenia - Steam verzia: Nie
- Vlastnosti zariadenia - vedenie jadra: posuvný krúžok
- Charakteristika zariadenia - frekvencia PWM min.: 180 Hz
- Charakteristika zariadenia - Frekvencia PWM max.: 280 Hz
- Vlastnosti zariadenia - rozsah nastavenia: 1:10
- Vlastnosti zariadenia - vedenie jadra 2: posuvný krúžok
- Médium & kalibrácia - montážna poloha: ľubovoľná
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 1 509 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
- Menovitá šírka (hodnota Kv) - Menovitá šírka hlavného ventilu 1 (P) (mm): 10 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 1,5 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 3/8 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 1 označenie závitu: 1/2
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové pripojenie 2 označenie závitu: 1/2
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 32mm
- Cievka (jadro) - Typ cievky: zastrčená
- Cievka (jadro) - materiál cievky (kryt): PA (polyamid)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Vodiaca trubica jadra Materiál: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 1 Materiál: PTFE (polytetrafluóretylén)
- Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 2 Materiál: PTFE (polytetrafluóretylén)
- Cievka (jadro) - časť v kontakte s médiom Dištančná objímka Materiál: nehrdzavejúca oceľ
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Schválenia - Menovitý výkon: 8 W
- Typ
134230
- Kategória výrobku
proporcionálny regulačný ventil tlaku
- Prevádzkový tlak (max.)
10 bar
- Číslo výrobcu
134230
- Prevádzkový tlak (min.)
0.5 bar
- Teplota média (rozsah)
-10 do 90 °C
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3047094 Bürkert proporcionálny regulačný ventil tlaku 134230 6223 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047094 Bürkert proporcionálny regulačný ventil tlaku 134230 6223 1 ks
Popis
Ventil typu 6223 možno použiť ako pohon na ovládanie veľkého množstva kvapaliny. Nízka hysterézia, vysoká reprodukovateľnosť a dobrá citlivosť odozvy zaisťujú dobré správanie pri ovládaní. Ventil sa tesne uzavrie. Zasunutú cievku je možné jednoducho vymeniť.
