Bürkert proporcionálny regulačný ventil tlaku 238939 2871 G 1/8 objímka Menovitá vzdialenosť 1.6 mm Materiál puzdra mosa

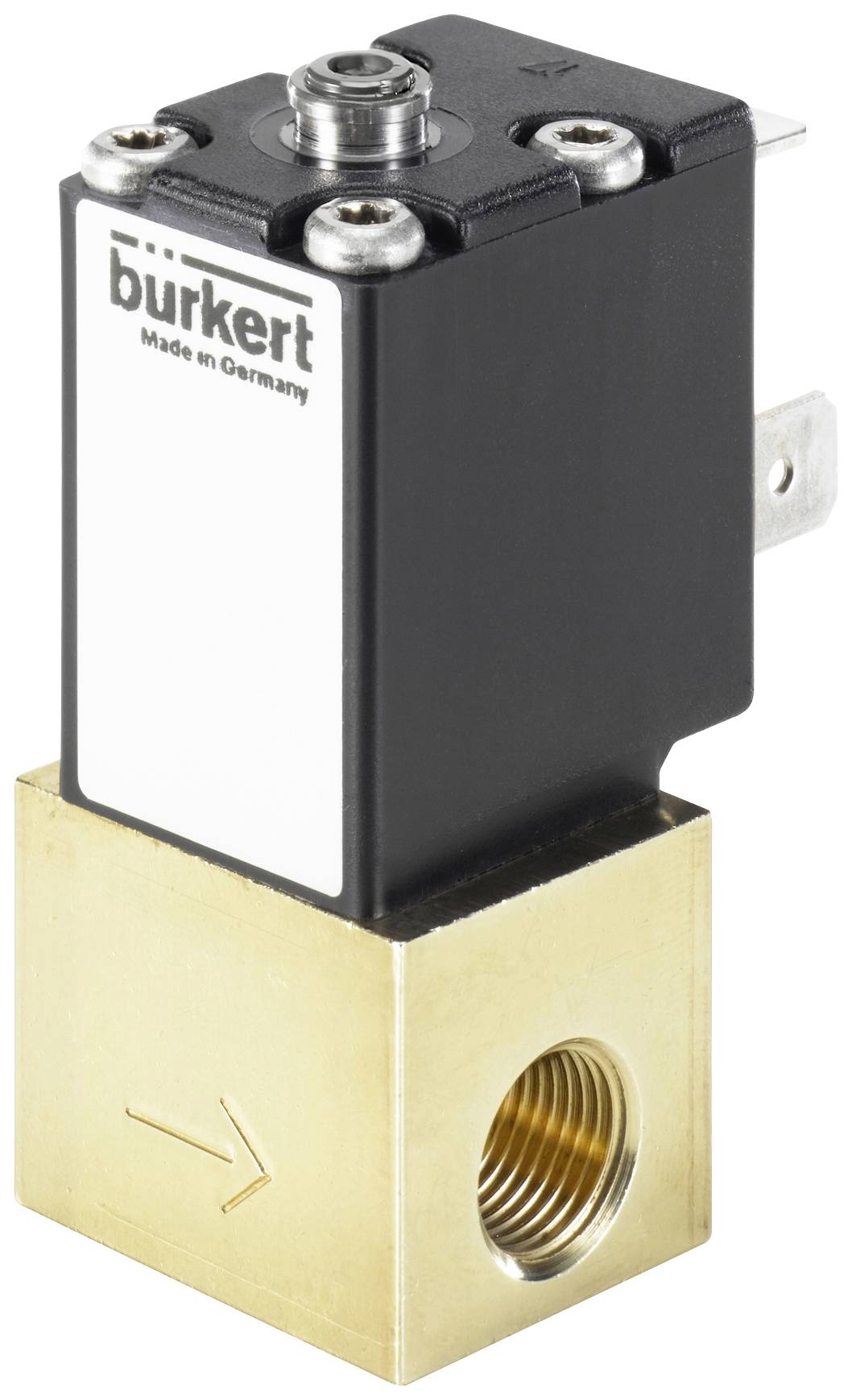

Elektromagnetický ventil s čiernym krytom a mosadznou prípojkou, značka 'Bürkert', vyrobený v Nemecku.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 12. 10.

1 Ks

Počet

Celkom (150,40 € / kus)

150,40 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

2/2-cestný proporcionálny ventil

Výborná parkovacia plocha
Veľmi dobrá odozva
Kompaktná konštrukcia regulačného ventilu
Menovité šírky DN 0,05 ... 2,0 mm
Pripojenie vedenia 1/8” alebo príruba

Technické parametre

Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 90 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - Menovitý tlak min: -1 bar
Tlak a teplota - Menovitý tlak max: 6 bar
Tlak a teplota - diferenčný tlak max: 6 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora typu B podľa priemyselného štandardu
Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
Elektrické pripojenie - Typ elektrického pripojenia: samec
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - prietok: pod sedadlom
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
Charakteristiky zariadenia - Prevádzka: priame pôsobenie
Vlastnosti zariadenia - Separácia média: Nie
Vlastnosti zariadenia - Funkcia spínania: nepretržitá
Vlastnosti zariadenia - Vykonanie analýzy: Nie
Charakteristika zariadenia - Steam verzia: Nie
Vlastnosti zariadenia - Vedenie jadra: Tvarovaná pružina
Charakteristika zariadenia - frekvencia PWM min.: 800 Hz
Charakteristika zariadenia - Frekvencia PWM max.: 1 000 Hz
Vlastnosti zariadenia - rozsah nastavenia: 1:100
Vlastnosti zariadenia - vedenie jadra 2: puzdro valca
Médium & kalibrácia - montážna poloha: ľubovoľná
Médium a kalibrácia - vhodné pre tekuté médiá: Áno
Médium & kalibrácia - vhodné pre plynné médiá: Áno
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 59 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 1,6 mm
Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,055 m3/h
Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/16 palca
Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/8
Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
Procesné / linkové pripojenie - linkové spojenie 2 označenie závitu: 1/8
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie min / Menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie - striedavé napätie: Nie
Napätie - jednosmerné napätie: Áno
Napätie - tolerancia napätia kladná: 10%
Napätie - tolerancia napätia záporná: 10%
Cievka (jadro) - Veľkosť cievky: 20 mm
Cievka (jadro) - Odpor cievky: 82 ohmov
Cievka (jadro) - Typ cievky: bloková skrutkovaná
Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Vodiaca trubica jadra Materiál: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Prvok vedenia jadra 1 Materiál: nehrdzavejúca oceľ
Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 2 Materiál: PEEK (polyéteréterketón)
Cievka (jadro) - časť v kontakte s médiom Dištančná objímka Materiál: nehrdzavejúca oceľ
Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
Schválenia - Menovitý výkon: 5 W

Typ: 238939

Kategória výrobku: proporcionálny regulačný ventil tlaku

Prevádzkové napätie: 24 V/DC

Materiál puzdra: mosaz

Pripojenie: G 1/8 objímka

Prevádzkový tlak (max.): 6 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Príkon (odber): 5 W

Číslo výrobcu: 238939

Prevádzkový tlak (min.): -1 bar

Tesniaci materiál: FKM

Funkcia: 2/2 zatvorený monostabilný

Teplota média (rozsah): -10 do 90 °C

Max. teplota média: 90 °C

Min. teplota média: -10 °C

Médium: Plynové médium

Menovitá vzdialenosť: 1.6 mm

Vlastnosti: príruba

QNn hodnota: 59 l/min

: IP65

Max. okolitá teplota: 55 °C

Min. okolitá teplota: -10 °C

Účinky: priamočinný

Hodnota kv: 0.055 m³/h

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3047165 Bürkert proporcionálny regulačný ventil tlaku 238939 2871 G 1/8 objímka Menovitá vzdialenosť 1.6 mm Materiál puzdra mosa

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047165 Bürkert proporcionálny regulačný ventil tlaku 238939 2871 G 1/8 objímka Menovitá vzdialenosť 1.6 mm Materiál puzdra mosa

Popis

Priamočinný proporcionálny ventil typu 2871 slúži ako pohon v obvodoch riadenia procesu. Vďaka elastomérovému tesneniu sedla sa ventil tesne uzatvára v rozsahu menovitého tlaku vztiahnutého na menovitý priemer (integrovaná uzatváracia funkcia). Ovládacia kotva ventilu je namontovaná bez trenia, čo vedie k výnimočnému ovládaniu. Tento ventil je vhodný najmä pre náročné riadiace úlohy (vysoký regulačný rozsah, suché plyny atď.).
