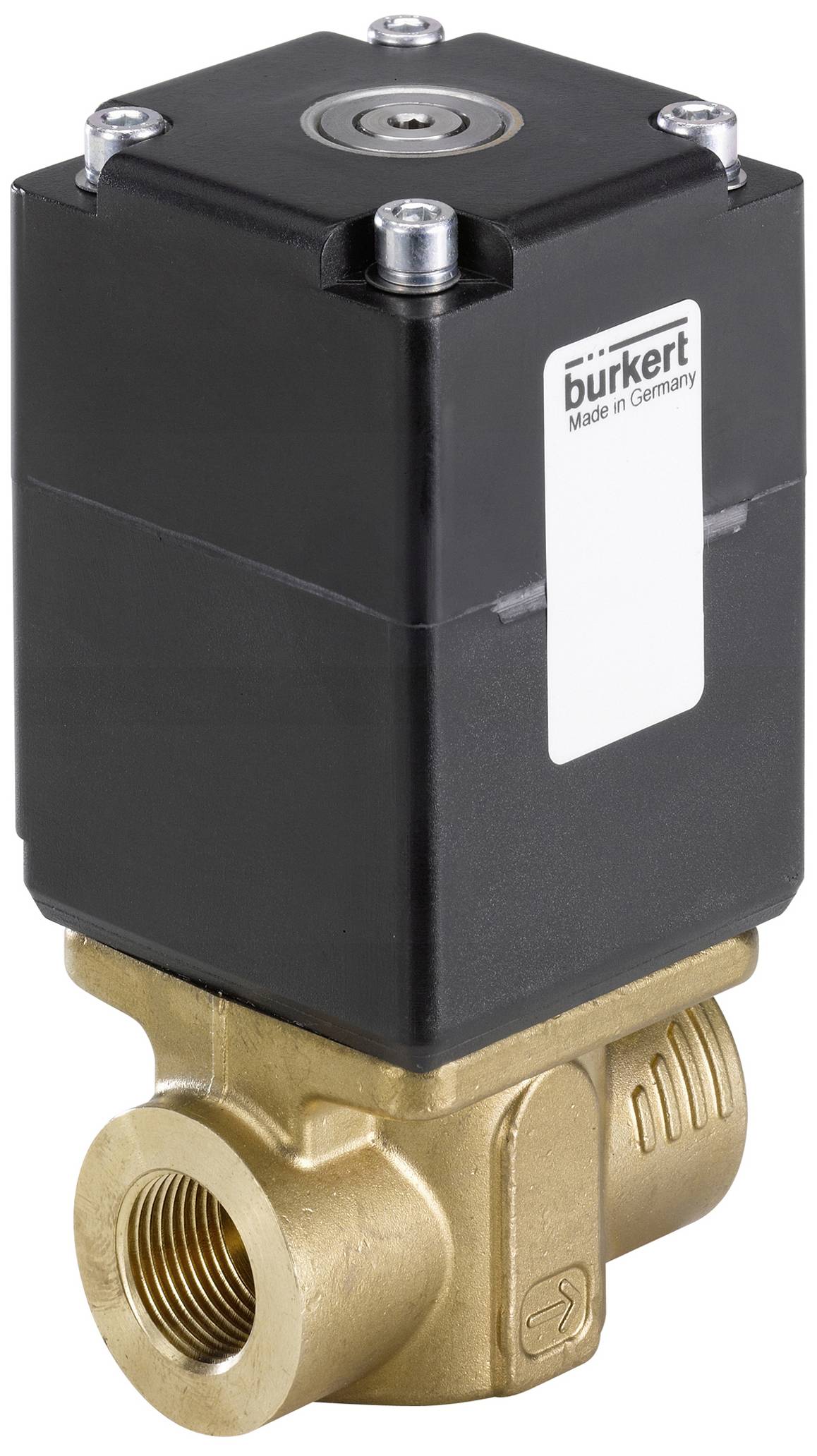

Ilustračný obrázok
Ilustračný obrázok
Bürkert proporcionálny regulačný ventil tlaku 248871 2875 G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra mosaz Tesniaci
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
10 Ks
Počet
Celkom (239,84 € / kus)
239,84 €
bez DPH.
Doprava zadarmo
Už len 10 Ks skladom!
Hlavné benefity
2/2-Wege-Proportionalventil
- Hervorragender Stellbereich
- Sehr gutes Ansprechverhalten
- Kompakte Stellventilbauform
- Nennweiten DN 2...9,5 mm
- Optional: Explosionsgeschützte Spule
Technické parametre
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 90 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: -1 bar
- Druck & Temperatur - Nenndruck max: 4 bar
- Druck & Temperatur - Differenzdruck max: 4 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Elektrischer Anschluss - Elektrischer Anschluss Typ: male
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: stetig
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Kernführung: Formfeder
- Geräteeigenschaften - PWM-Frequenz min.: 400 Hz
- Geräteeigenschaften - PWM-Frequenz max.: 500 Hz
- Geräteeigenschaften - Stellbereich: 1:100
- Geräteeigenschaften - Kernführung 2: Laufbuchse
- Medium & Kalibrierung - Einbaulage: beliebig
- Medium & Kalibrierung - für flüssige Medien geeignet: Ja
- Medium & Kalibrierung - für gasförmige Medien geeignet: Ja
- Nennweite (Kv Wert) - QNn Wert (Gas): 862 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 6 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,8 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/4 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 3/8
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 3/8
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 49 mm
- Spule (Kern) - Spulen-Widerstand: 21,4 Ohm
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungsrohr Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 1 Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 2 Werkstoff: PEEK (Polyetheretherketon)
- Spule (Kern) - Mediumsberührtes Teil Distanzhülse Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Einpressitz Werkstoff: Edelstahl
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Zulassungen - Nennleistung: 16 W
- Typ
248871
- Kategória výrobku
proporcionálny regulačný ventil tlaku
- Prevádzkové napätie
24 V
- Materiál puzdra
mosaz
- Pripojenie
G 3/8
- Prevádzkový tlak (max.)
4 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Príkon (odber)
16 W
- Číslo výrobcu
248871
- Prevádzkový tlak (min.)
-1 bar
- Tesniaci materiál
FKM
- Funkcia
2/2 zatvorený monostabilný
- Teplota média (rozsah)
-10 do 90 °C
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
- Médium
plyny
- Menovitá vzdialenosť
6 mm
- QNn hodnota
862 l/min
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
priamočinný
- Hodnota kv
0.8 m³/h
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3047197 Bürkert proporcionálny regulačný ventil tlaku 248871 2875 G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra mosaz Tesniaci
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047197 Bürkert proporcionálny regulačný ventil tlaku 248871 2875 G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra mosaz Tesniaci
Popis
Das direktwirkende Proportionalventil Typ 2875 kann als Stellglied zur Prozessregelung eingesetzt werden. Aufgrund einer elastomeren Sitzdichtung ist das Ventil im Bereich des auf die Nennweite bezogenen Nenndruckes dichtschließend (integrierte Absperrfunktion). Der Betätigungsanker des Ventils ist reibungsfrei gelagert, was zu einem außergewöhnlichen Stellverhalten führt. Dieses Ventil ist insbesondere für anspruchsvolle Regelaufgaben geeignet (hoher Stellbereich, trockene Gase, etc.).
