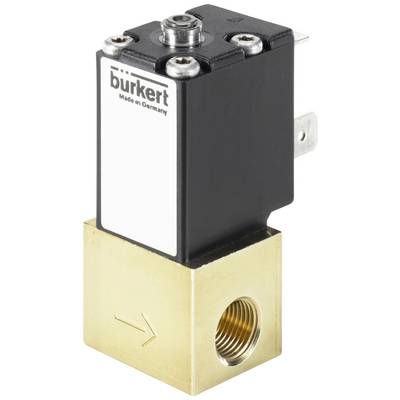

Ilustračný obrázok

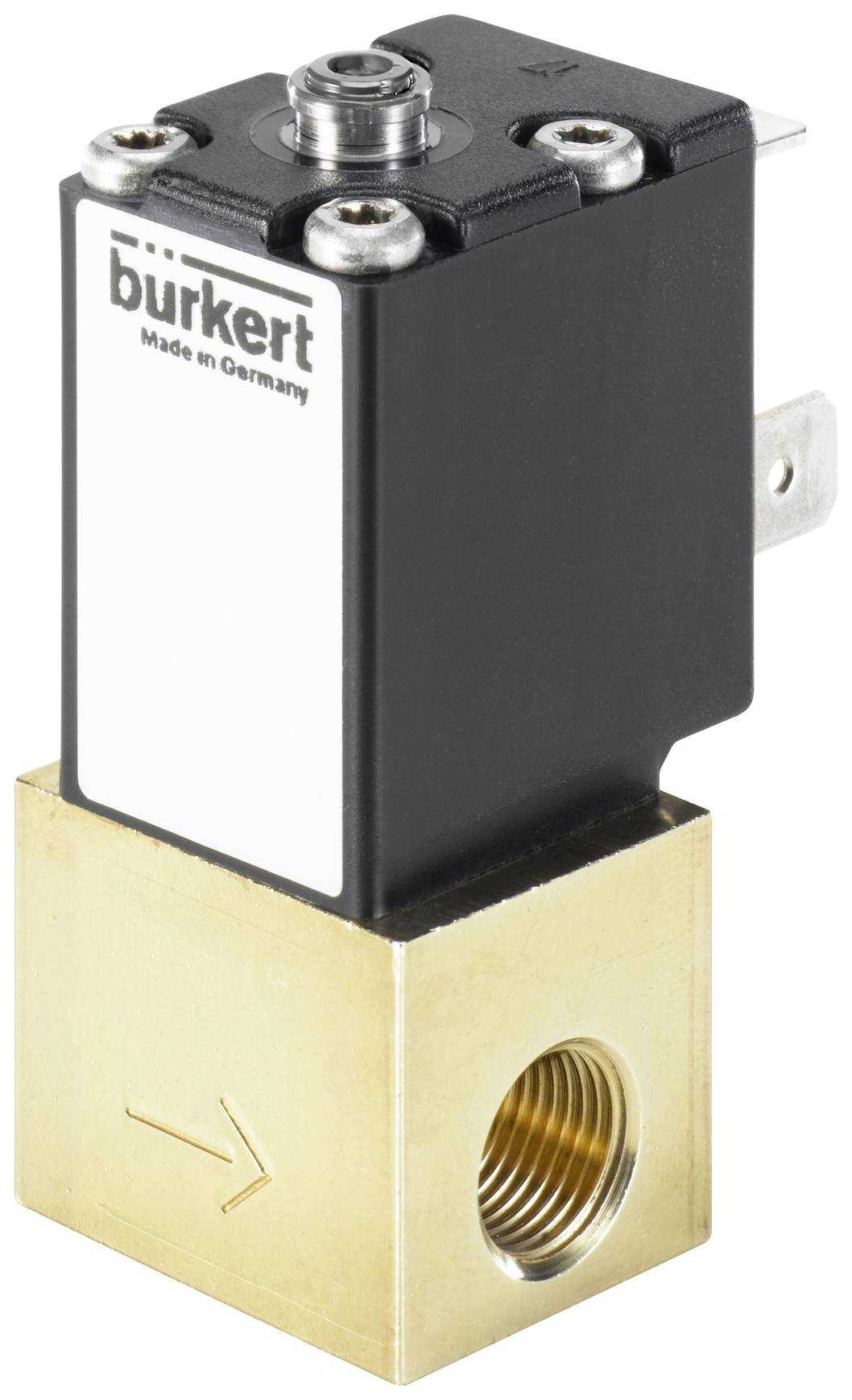

Ilustračný obrázok
Bürkert proporcionálny regulačný ventil tlaku 249897 2861 G 1/8 Menovitá vzdialenosť 1.6 mm Materiál puzdra mosaz Tesnia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Proportionalventil
- Hohe Dynamik
- Nennweitenbereich DN 0,8 ... 2,0 mm
- Guter Stellbereich
Technické parametre
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 90 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: -1 bar
- Druck & Temperatur - Nenndruck max: 6 bar
- Druck & Temperatur - Differenzdruck max: 6 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form B nach Industriestandard
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Elektrischer Anschluss - Elektrischer Anschluss Typ: male
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Sauerstoffausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: stetig
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Kernführung: Gleitring
- Geräteeigenschaften - PWM-Frequenz min.: 650 Hz
- Geräteeigenschaften - PWM-Frequenz max.: 800 Hz
- Geräteeigenschaften - Stellbereich: 1:25
- Geräteeigenschaften - Kernführung 2: Laufbuchse
- Medium & Kalibrierung - Einbaulage: beliebig
- Medium & Kalibrierung - für flüssige Medien geeignet: Ja
- Medium & Kalibrierung - für gasförmige Medien geeignet: Ja
- Nennweite (Kv Wert) - QNn Wert (Gas): 59 l/min
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 1,6 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,055 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 1/16 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/8
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/8
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 20 mm
- Spule (Kern) - Spulen-Widerstand: 82 Ohm
- Spule (Kern) - Spule Art: blockverschraubt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungsrohr Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 1 Werkstoff: Edelstahl
- Spule (Kern) - Mediumsberührtes Teil Kernführungselement 2 Werkstoff: Edelstahl
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
- Zulassungen - Nennleistung: 5 W
- Typ
249897
- Kategória výrobku
proporcionálny regulačný ventil tlaku
- Prevádzkové napätie
24 V
- Materiál puzdra
mosaz
- Pripojenie
G 1/8
- Prevádzkový tlak (max.)
6 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Príkon (odber)
5 W
- Číslo výrobcu
249897
- Prevádzkový tlak (min.)
-1 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Teplota média (rozsah)
-10 do 90 °C
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
- Médium
stlačený vzduch
- Menovitá vzdialenosť
1.6 mm
- QNn hodnota
59 l/min
IP65
- Riadiaci tlak (max.)
6 bar
- Riadiaci tlak (min.)
-1 bar
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
priamočinný
- Hodnota kv
0.055 m³/h
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3047044 Bürkert proporcionálny regulačný ventil tlaku 249897 2861 G 1/8 Menovitá vzdialenosť 1.6 mm Materiál puzdra mosaz Tesnia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047044 Bürkert proporcionálny regulačný ventil tlaku 249897 2861 G 1/8 Menovitá vzdialenosť 1.6 mm Materiál puzdra mosaz Tesnia
Popis
Das äußerst kompakte Proportionalventil Typ 2861 ist bis Nennweite 2mm verfügbar und basiert auf der höherwertigeren Standardvariante des Typs 2871. Es dient als Stellglied in geschlossenen Prozessregelkreisen (Druck, Durchfluss, Temperatur, etc.).
Gegenüber der Standardausführung weist das Ventil im Wesentlichen eine einfachere Innenkonstruktion auf, Montage- und Prüfaufwand sind optimiert, so dass höhere Losgrößen für Großserienanwendungen in einer kürzeren Zeit bedient werden können.
Tento text bol preložený strojovo.
Gegenüber der Standardausführung weist das Ventil im Wesentlichen eine einfachere Innenkonstruktion auf, Montage- und Prüfaufwand sind optimiert, so dass höhere Losgrößen für Großserienanwendungen in einer kürzeren Zeit bedient werden können.
