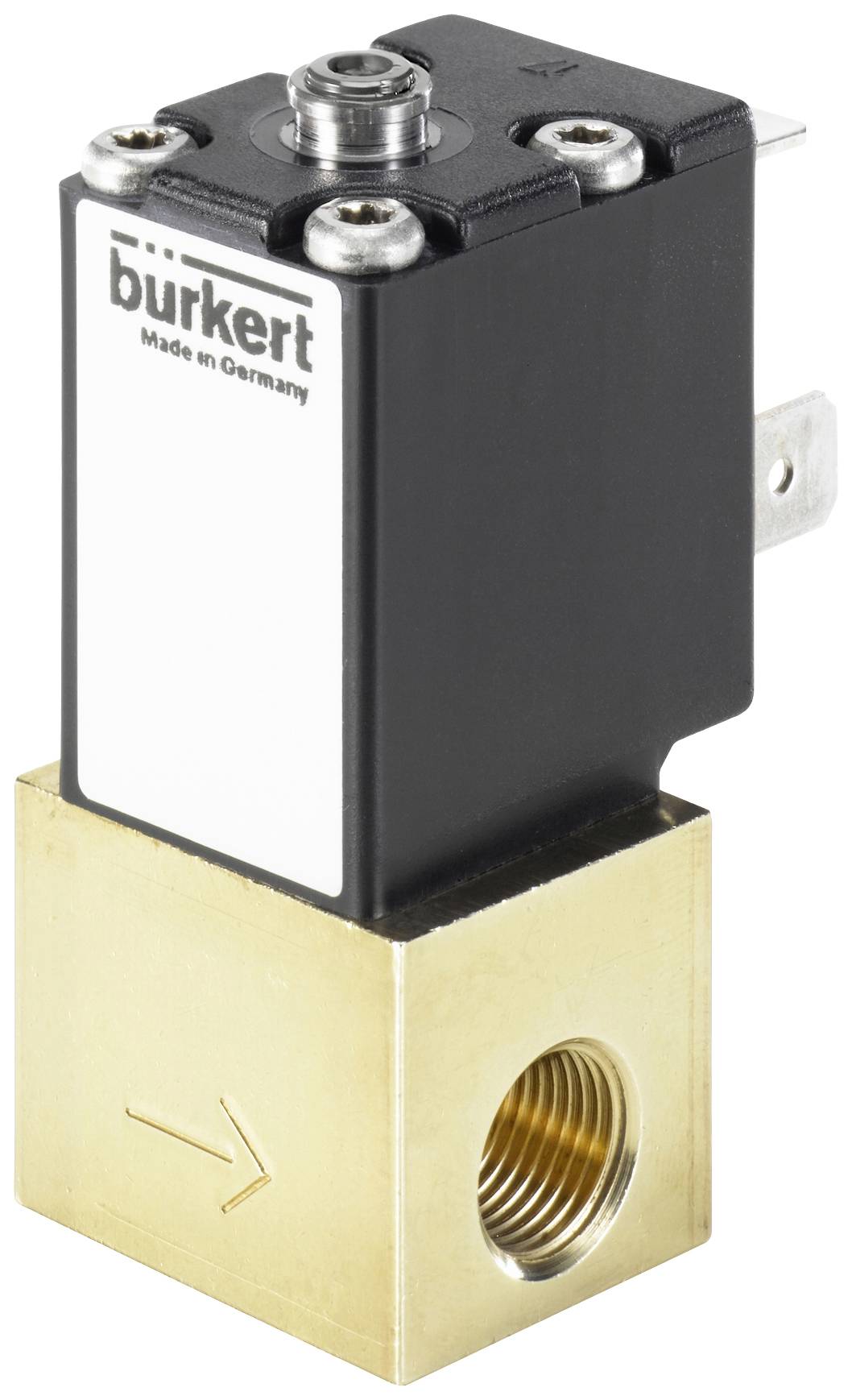

Bürkert proporcionálny regulačný ventil tlaku 254453 2871 G 1/8 Menovitá vzdialenosť 0.4 mm Materiál puzdra mosaz Tesnia
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (243,09 € / kus)
243,09 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
2/2-cestný proporcionálny ventil
- Výborná parkovacia plocha
- Veľmi dobrá odozva
- Kompaktná konštrukcia regulačného ventilu
- Menovité šírky DN 0,05 ... 2,0 mm
- Pripojenie vedenia 1/8” alebo príruba
Technické parametre
- Tesniaci materiál - kategória materiálu tesnenia sedla: elastoméry
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tesniaci materiál - tesnenie smerom von Materiál: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: -10 °C
- Tlak a teplota - Teplota média max: 90 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 55 °C
- Tlak a teplota - Menovitý tlak min: -1 bar
- Tlak a teplota - Menovitý tlak max: 8 bar
- Tlak a teplota - diferenčný tlak max: 8 bar
- Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
- Elektrické pripojenie - Typ elektrického pripojenia: Typ konektora typu B podľa priemyselného štandardu
- Elektrické pripojenie - Poloha elektrického pripojenia: vľavo v smere prúdenia
- Elektrické pripojenie - Elektrické pripojenie Počet kontaktov: 2 + ochranný vodič
- Elektrické pripojenie - Typ elektrického pripojenia: samec
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
- Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
- Vlastnosti zariadenia - prietok: pod sedadlom
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Vlastnosti zariadenia - Typ pohonu: zdvíhacia kotva
- Charakteristiky zariadenia - Prevádzka: priame pôsobenie
- Vlastnosti zariadenia - Separácia média: Nie
- Vlastnosti zariadenia - Funkcia spínania: nepretržitá
- Vlastnosti zariadenia - Vykonanie analýzy: Nie
- Charakteristika zariadenia - Steam verzia: Nie
- Vlastnosti zariadenia - Vedenie jadra: Tvarovaná pružina
- Charakteristika zariadenia - frekvencia PWM min.: 1 400 Hz
- Charakteristika zariadenia - Frekvencia PWM max.: 1 500 Hz
- Vlastnosti zariadenia - rozsah nastavenia: 1:500
- Vlastnosti zariadenia - vodiaca lišta 2: tvarová pružina
- Médium & kalibrácia - montážna poloha: ľubovoľná
- Médium a kalibrácia - vhodné pre tekuté médiá: Áno
- Médium & kalibrácia - vhodné pre plynné médiá: Áno
- Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 4,3 l/min
- Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 0,4 mm
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,004 m3/h
- Menovitá veľkosť (hodnota Kv) - Menovitá veľkosť hlavného ventilu 1 (palec): 1/64 palca
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Linkové pripojenie 1 označenie závitu: 1/8
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ závitu: G
- Procesné/potrubné pripojenie - Typ pripojenia potrubia 2: vnútorný závit
- Procesné / linkové pripojenie - linkové pripojenie 2 typ závitu: G
- Procesné / linkové pripojenie - linkové spojenie 2 označenie závitu: 1/8
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
- Napätie - Napätie min / Menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Veľkosť cievky: 20 mm
- Cievka (jadro) - Typ cievky: bloková skrutkovaná
- Cievka (jadro) - Materiál cievky (kryt): EP (epoxidová živica)
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: H
- Cievka (jadro) - časť v kontakte s médiom Materiál jadra: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Materiál zástrčky: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Vodiaca trubica jadra Materiál: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 1 Materiál: nehrdzavejúca oceľ
- Cievka (jadro) - časť v kontakte s médiom Vodiaci prvok jadra 2 Materiál: nehrdzavejúca oceľ
- Materiály - Hlavný ventil Materiál v kontakte s médiom: mosadz
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
- Režim činnosti - funkcia ventilu: A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)A - zatvorený v pokojovej polohe - tlakový port 1 (P/NC)
- Schválenia - Menovitý výkon: 2 W
- Typ
254453
- Kategória výrobku
proporcionálny regulačný ventil tlaku
- Prevádzkové napätie
24 V
- Materiál puzdra
mosaz
- Pripojenie
G 1/8
- Prevádzkový tlak (max.)
8 bar
- Prevádzková teplota
-10 °C (min)
- Min. prevádzková teplota
-10 °C
- Príkon (odber)
2 W
- Číslo výrobcu
254453
- Prevádzkový tlak (min.)
-1 bar
- Tesniaci materiál
FKM
- Funkcia
2/2 zatvorený monostabilný
- Teplota média (rozsah)
-10 do 90 °C
- Max. teplota média
90 °C
- Min. teplota média
-10 °C
- Médium
Plynové médium
- Menovitá vzdialenosť
0.4 mm
- Vlastnosti
príruba
- QNn hodnota
4.3 l/min
IP65
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Účinky
priamočinný
- Hodnota kv
0.004 m³/h
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3047209 Bürkert proporcionálny regulačný ventil tlaku 254453 2871 G 1/8 Menovitá vzdialenosť 0.4 mm Materiál puzdra mosaz Tesnia
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047209 Bürkert proporcionálny regulačný ventil tlaku 254453 2871 G 1/8 Menovitá vzdialenosť 0.4 mm Materiál puzdra mosaz Tesnia
Popis
Priamočinný proporcionálny ventil typu 2871 slúži ako pohon v obvodoch riadenia procesu. Vďaka elastomérovému tesneniu sedla sa ventil tesne uzatvára v rozsahu menovitého tlaku vztiahnutého na menovitý priemer (integrovaná uzatváracia funkcia). Ovládacia kotva ventilu je namontovaná bez trenia, čo vedie k výnimočnému ovládaniu. Tento ventil je vhodný najmä pre náročné riadiace úlohy (vysoký regulačný rozsah, suché plyny atď.).
