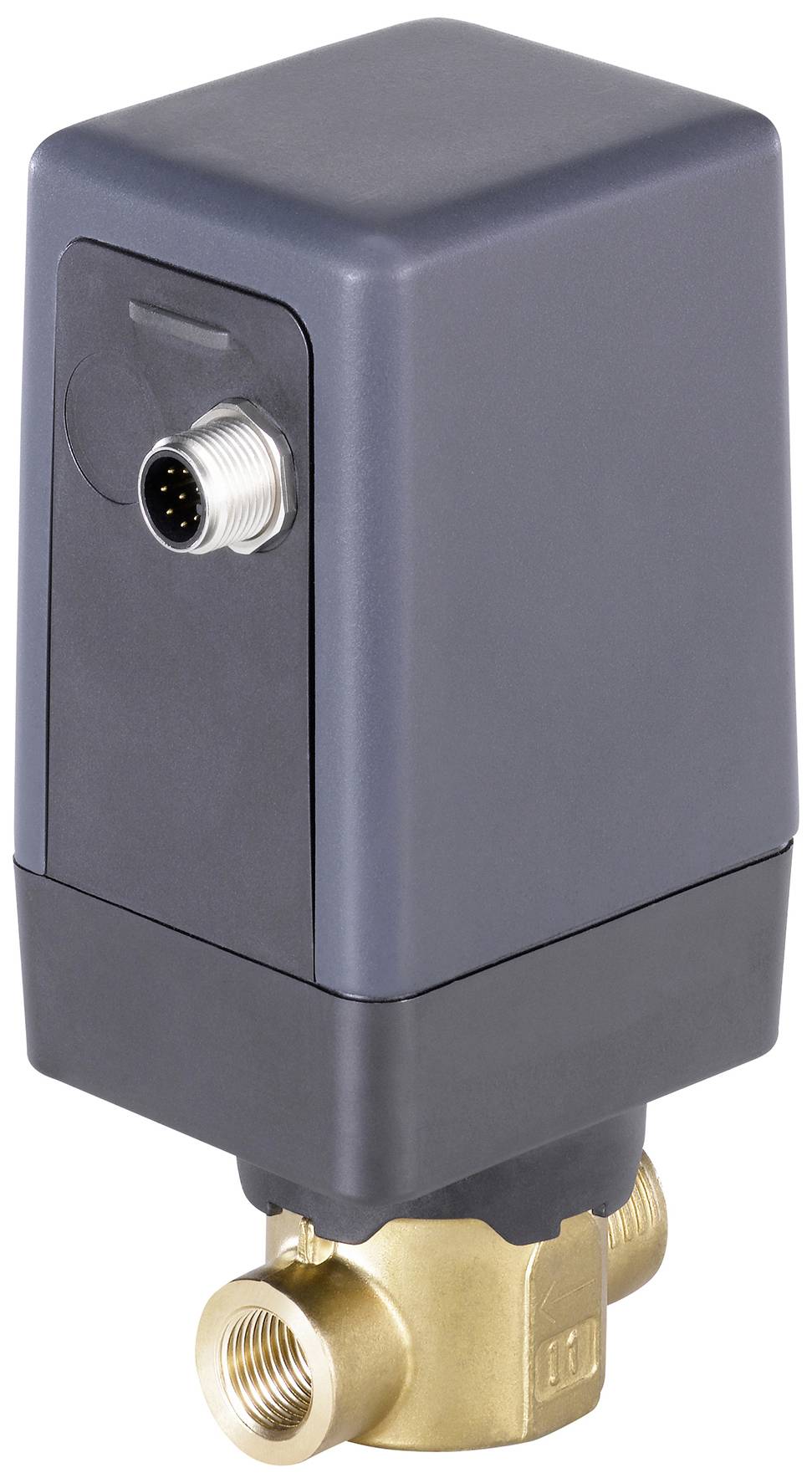

Bürkert proporcionálny regulačný ventil tlaku 268615 3280 spojka G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra mosaz,
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (519,51 € / kus)
519,51 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Elektrický motor 2-cestný priamy podporný ventil sedadla
- Pohon nie je v kontakte s médiom
- Vynikajúci rozsah nastavenia a rýchly čas odozvy
- Nízka spotreba elektrickej energie
- Menovitá šírka pripojenia DN 8...15
- Varianty: štandard, polohovadlo, procesný regulátor; ako aj vysokotlakové varianty do 22 barov
Technické parametre
- Materiál pohonu: PC (polykarbonát)
- Pohon - Materiál pohonu 2: PPS (polyfenylénsulfid)
- Materiál tesnenia - materiál tesnenia sedadla: FKM (fluórová guma)
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 70 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Menovitý tlak max: 6 bar
- Vstupy/Výstupy – Vstupy/Výstupy: 1 analógový vstup + 1 binárny výstup
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 4-20 mA
- Vstupy/výstupy - Binárny výstup 1: Ventil zatvorený aktívny
- Elektrické pripojenie - Elektrické pripojenie 1 typ: Zástrčka - M12
- Elektrické pripojenie - Elektrické pripojenie 1 Počet kontaktov: 8 ST
- Elektrické pripojenie - Elektrické pripojenie 1 typ: samec
- Funkcie - Funkcia: Regulačný ventil
- Funkcie - Núdzový reset: Nie
- Funkcie - Elektrická funkcia: Polohy
- Vlastnosti zariadenia - Produktová podskupina: Kompaktné ventily
- Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Guľový ventil
- Vlastnosti zariadenia - prietok: pod sedadlom
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 0,9 m3/h
- Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 6 mm (1/4")
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / vedenie linky - Materiál spojenia vedenia: mosadz
- Procesné / linkové pripojenie - linkové spojenie 1 nominálna šírka: 3/8"
- Procesné / linkové pripojenie - linkové pripojenie 1 štandard: G
- Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP54
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Elektrický príkon min.: 1W
- Cievka (jadro) - Elektrický príkon max.: 8W
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: A
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Typ
268615
- Kategória výrobku
proporcionálny regulačný ventil tlaku
- Prevádzkové napätie
24 V
- Materiál puzdra
mosaz
polykarbonát
polyfenylensulfid
- Pripojenie
spojka G 3/8
- Prevádzkový tlak (max.)
6 bar
- Prevádzková teplota
0 °C (min)
- Min. prevádzková teplota
0 °C
- Príkon (odber)
8 W
- Číslo výrobcu
268615
- Konštrukčná veľkosť
6
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
FKM
- Funkcia
2/2-cestný
- Teplota média (rozsah)
0 do 70 °C
- Max. teplota média
70 °C
- Min. teplota média
0 °C
- Médium
Tekuté médium
Plynové médium
- Menovitá vzdialenosť
6 mm
- Vlastnosti
príruba
IP54
- Požadovaná vstupná hodnota
4-20 mA
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-10 °C
- Hodnota kv
0.9 m³/h
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3047215 Bürkert proporcionálny regulačný ventil tlaku 268615 3280 spojka G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra mosaz,
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047215 Bürkert proporcionálny regulačný ventil tlaku 268615 3280 spojka G 3/8 Menovitá vzdialenosť 6 mm Materiál puzdra mosaz,
Popis
Priamočinný motorický ventil typ 3280 je vhodný na dávkovanie kvapalín a plynov v uzavretých alebo otvorených regulačných slučkách. Ventil je poháňaný lineárnym krokovým motorom. Integrovaná elektronika značne uľahčuje procesnú integráciu, nie sú potrebné ďalšie riadiace moduly. Motor nepotrebuje žiadnu energiu na udržanie špecifického otvorenia ventilu. Táto vlastnosť môže drasticky znížiť energetické požiadavky systému a tým ho zefektívniť.
Typ 3280 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.
Tento text bol preložený strojovo.
Typ 3280 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.
Tento text bol preložený strojovo.
