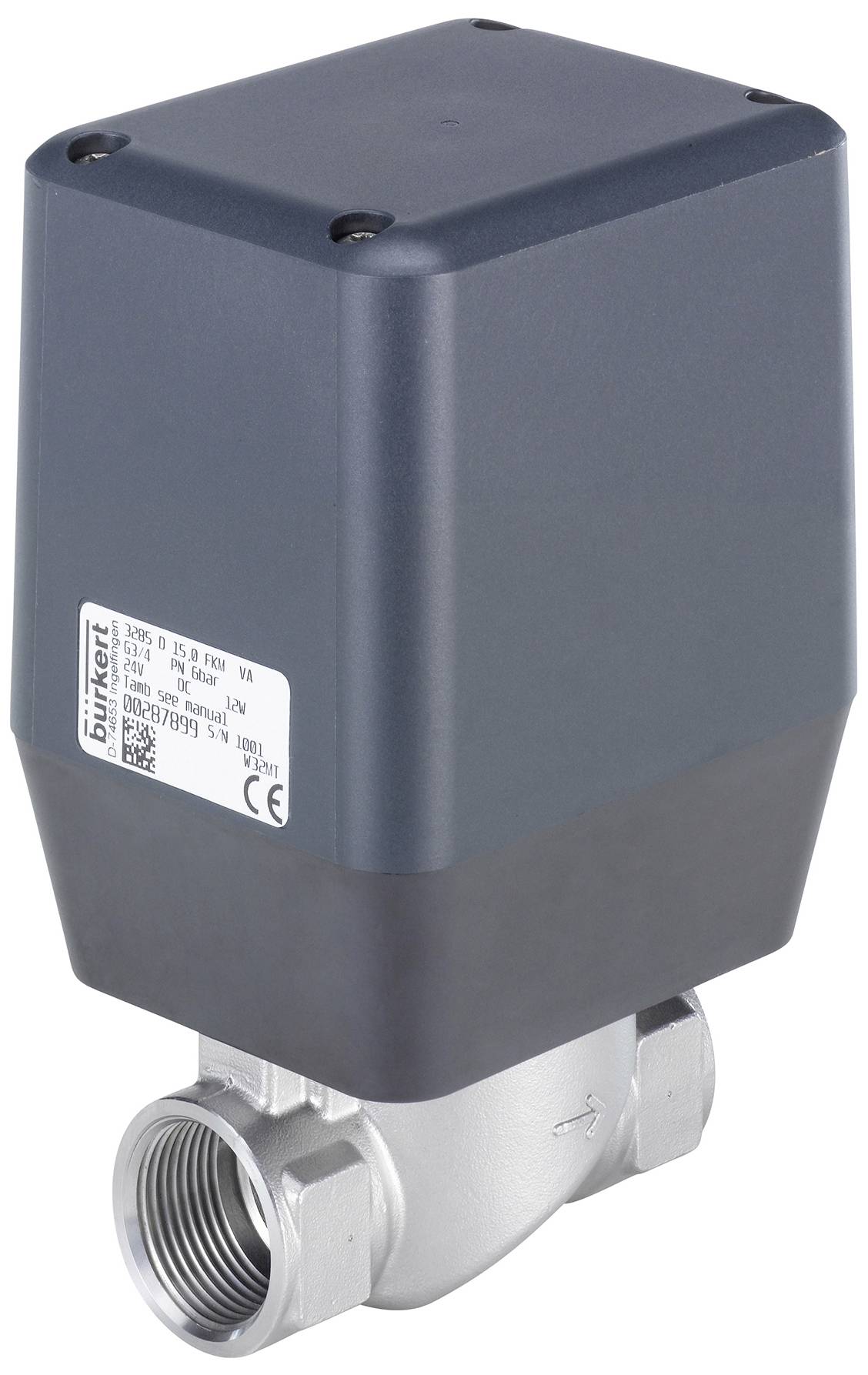

Bürkert proporcionálny regulačný ventil tlaku 278390 3285 G 3/4 Menovitá vzdialenosť 15 mm Materiál puzdra nerezová ocel
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
1 Ks
Počet
Celkom (711,38 € / kus)
711,38 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Hlavné benefity
Elektrický motor 2-cestný priamy podporný ventil sedadla
- Pohon nie je v kontakte s médiom
- Vynikajúci rozsah nastavenia a rýchly čas odozvy
- Nízka spotreba elektrickej energie
- Menovitá šírka pripojenia DN 15...25
- Varianty: štandard, polohovadlo, procesný regulátor
Technické parametre
- Materiál pohonu: PC (polykarbonát)
- Pohon - Materiál pohonu 2: PPS (polyfenylénsulfid)
- Tesniaci materiál - materiál tesnenia sedla: oxidová keramika / FKM
- Tlak a teplota - Teplota média min: 0 °C
- Tlak a teplota - Teplota média max: 70 °C
- Tlak a teplota - Teplota okolia min: -10 °C
- Tlak a teplota - Teplota okolia max: 60 °C
- Tlak a teplota - menovitý tlak min: 0 bar
- Tlak a teplota - Menovitý tlak max: 6 bar
- Vstupy/Výstupy - Výstup 1 typu analógový prúd: 4-20 mA
- Vstupy/Výstupy – Vstupy/Výstupy: 1 analógový vstup + 1 analógový výstup
- Vstupy/Výstupy - Analógový prúd typu vstupu 1: 4-20 mA
- Elektrické pripojenie - Elektrické pripojenie 1 typ: Zástrčka - M12
- Elektrické pripojenie - Elektrické pripojenie 1 Počet kontaktov: 8 ST
- Elektrické pripojenie - Elektrické pripojenie 1 typ: samec
- Funkcie - Funkcia: Regulačný ventil
- Funkcie - Núdzový reset: Nie
- Funkcie - Elektrická funkcia: regulácia polohy
- Vlastnosti zariadenia - Produktová podskupina: Kompaktné ventily
- Vlastnosti zariadenia - Hlavný ventil Princíp funkcie: Motýľový ventil
- Vlastnosti zariadenia - Prietok: cez sedadlo
- Vlastnosti zariadenia - vákuová verzia: č
- Charakteristika zariadenia - kyslíková verzia: č
- Menovitý priemer (hodnota Kv) - hodnota Kv (voda): 5,4 m3/h
- Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 15 mm (9/16")
- Procesné/rúrkové pripojenie - Prípojka potrubia 1 typ: vnútorný závit
- Procesné / linkové pripojenie - Materiál pripojenia linky: nehrdzavejúca oceľ
- Procesné / linkové pripojenie - linkové spojenie 1 nominálna šírka: 3/4"
- Procesné / linkové pripojenie - linkové pripojenie 1 štandard: G
- Softvér / Komunikácia - Komunikačné rozhranie Hardvér 1: M12 8-pin
- Softvér / Komunikácia - Komunikačný protokol s hardvérom 1 büS: Áno
- Napätie - napätie min / menovité napätie: 24 V
- Napätie - Napätie max / Menovité napätie: 24 V
- Napätie - striedavé napätie: Nie
- Napätie - jednosmerné napätie: Áno
- Napätie - tolerancia napätia kladná: 10%
- Napätie - tolerancia napätia záporná: 10%
- Cievka (jadro) - Elektrický príkon min.: 1W
- Cievka (jadro) - Elektrický príkon max.: 12W
- Cievka (jadro) - Trieda tepelnej izolácie pohonu: A
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Typ
278390
- Kategória výrobku
proporcionálny regulačný ventil tlaku
- Prevádzkové napätie
24 V
- Materiál puzdra
nerezová ocel
- Pripojenie
G 3/4
- Prevádzkový tlak (max.)
6 bar
- Prevádzková teplota
0 °C (min)
- Min. prevádzková teplota
0 °C
- Príkon (odber)
12 W
- Číslo výrobcu
278390
- Prevádzkový tlak (min.)
0 bar
- Tesniaci materiál
oxidová keramika
- Teplota média (rozsah)
0 do 70 °C
- Max. teplota média
70 °C
- Min. teplota média
0 °C
- Médium
Plynové médium
- Menovitá vzdialenosť
15 mm
- Požadovaná vstupná hodnota
4-20 mA
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-10 °C
- Účinky
priamočinný
- Hodnota kv
5.4 m³/h
Na stiahnutie
Datasheet
Datasheet 3047228 Bürkert proporcionálny regulačný ventil tlaku 278390 3285 G 3/4 Menovitá vzdialenosť 15 mm Materiál puzdra nerezová ocel
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047228 Bürkert proporcionálny regulačný ventil tlaku 278390 3285 G 3/4 Menovitá vzdialenosť 15 mm Materiál puzdra nerezová ocel
Popis
Priamočinný motorický ventil typ 3285 je vhodný na dávkovanie kvapalín a plynov v uzavretých alebo otvorených regulačných slučkách. Ventil je poháňaný krokovým motorom. Integrovaná elektronika značne uľahčuje procesnú integráciu, nie sú potrebné ďalšie riadiace moduly. Motor nepotrebuje žiadnu energiu na udržanie špecifického otvorenia ventilu. Táto vlastnosť môže drasticky znížiť energetické požiadavky systému a tým ho zefektívniť.
Typ 3285 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.
Tento text bol preložený strojovo.
Typ 3285 je dostupný ako štandardný ON/OFF alebo proporcionálny ventil, ako variant s integrovaným regulátorom polohy a ako variant s integrovaným procesným regulátorom.
