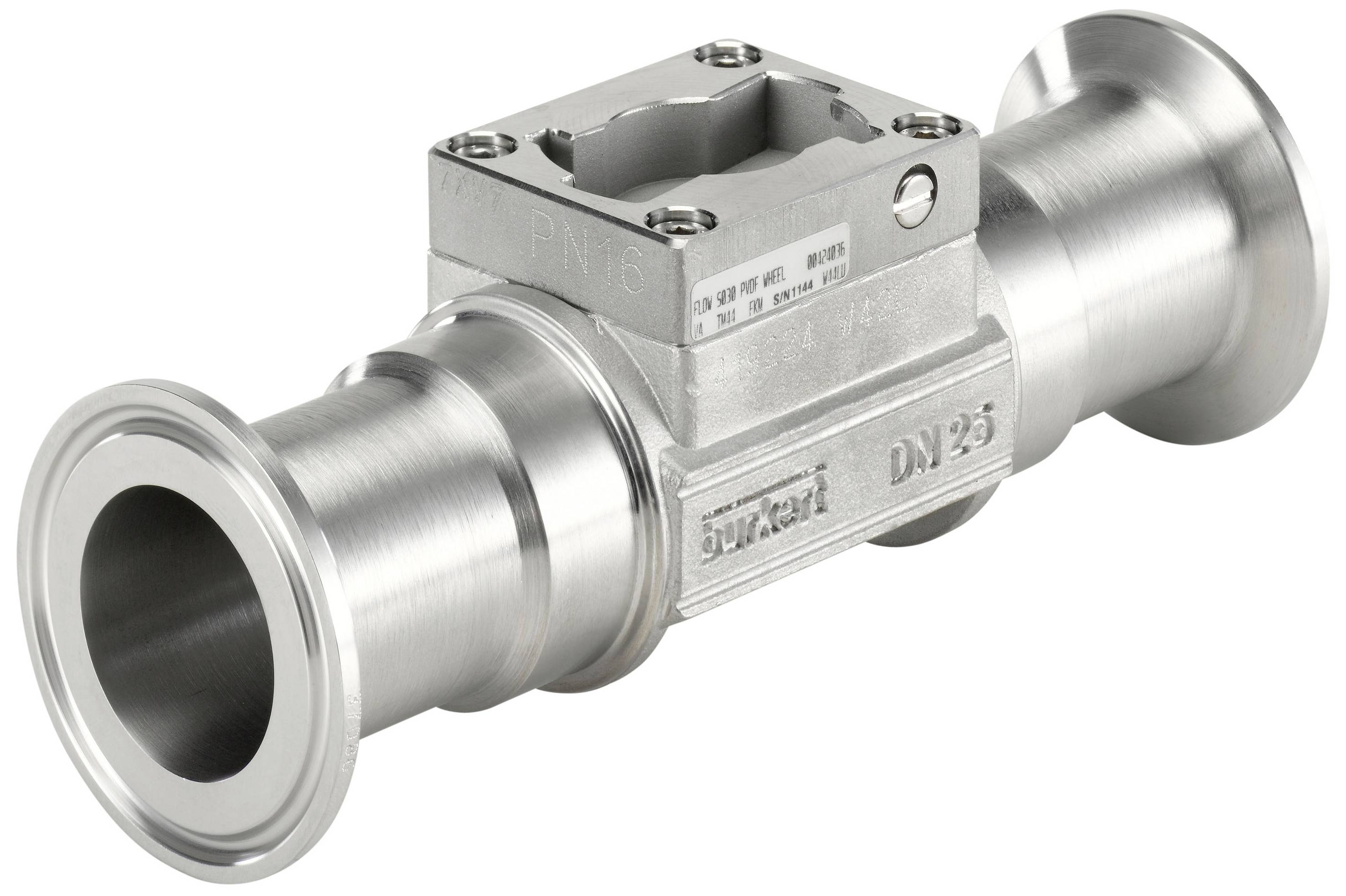

Bürkert S030, 443397 senzor lopatkového kolesa, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor lopatkového kolesa
Typ
S030
Materiál
nerezová ocel
Vlastnosti materiálu
nerezové
Tesniaci materiál
EPDM
Datasheety: (PDF)
2 Ks
Počet
Celkom (844,72 € / kus)
844,72 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Technické parametre
- Tesniaci materiál - časti v kontakte s médiom Tesniaci materiál: EPDM (etylén propyléndiénová guma)
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - Teplota média min: -15 °C
- Tlak a teplota - teplota média max: 100 °C
- Electronics - Fiting Electronic Interface: Inline
- Vlastnosti zariadenia - Podskupina produktov: Armatúra
- Vlastnosti zariadenia - Inštalačná dĺžka: 161 mm
- Médium a kalibrácia - Dynamická viskozita min.: 0 cP
- Medium & Calibration - Dynamická viskozita max.: 300 cP
- Namerané hodnoty - nameraný objemový prietok min: 924
- Namerané hodnoty - nameraný objemový prietok max: 30 791
- Namerané hodnoty - jednotková nameraná hodnota: l/h
- Menovitá šírka (hodnota Kv) - Menovitá šírka meracej trubice (DN): 32 mm
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ: Svorka
- Procesné/linkové pripojenie – linkové pripojenie 1 Vonkajší priemer (palec): 1 1/2 palca
- Proces/pripojenie potrubia - Pripojenie potrubia 1 vnútorný priemer (mm): 34,8 mm
- Procesná / linková prípojka - linková prípojka 1 veľkosť DN: DN 40
- Procesné / linkové pripojenie - Linkové spojenie 1 Hrúbka steny (mm): 1,65 mm
- Procesné/líniové pripojenie – linkové pripojenie 1 hrúbka steny palec: 0,065 palca
- Procesné / linkové pripojenie - Linkové pripojenie 1 vonkajší priemer (mm): 38,1 mm
- Procesné/potrubné pripojenie - Potrubné pripojenie 1 Potrubný štandard 1: ASME BPE
- Procesné/linkové pripojenie - Linkové spojenie 1 svorka: ASME BPE
- Procesné / linkové pripojenie - Linkové pripojenie 1 svorka vonkajší priemer (mm): 50,5 mm
- Procesné / linkové pripojenie - Linkové pripojenie 1 DN palec: 1,5 palca
- Procesné/potrubné pripojenie - Kategória materiálu na pripojenie potrubia: kovy
- Procesné / linkové pripojenie - Materiál pripojenia linky: nehrdzavejúca oceľ
- Senzor - Typ senzora: obežné koleso
- Senzor - materiál obežného kolesa: PVDF (polyvinylidénfluorid)
- Typ snímača obežného kolesa: magnetický
- Snímač - materiál osky obežného kolesa: keramika
- Snímač - kategória materiálu ložiska: technická keramika
- Senzor - Materiál ložiska: Keramika
- Materiály - materiál kovania: nehrdzavejúca oceľ
- Materiály - drsnosť vnútra trubice: 1,6 µm
- Materiály - vonkajšia drsnosť rúrky: 3,2 µm
- Materiály - materiál meracej trubice: nehrdzavejúca oceľ
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Schválenia - priložený certifikát o skúške z výroby 3.1: Áno
- Kategória výrobku
senzor lopatkového kolesa
- Typ
S030
- Materiál
nerezová ocel
- Vlastnosti materiálu
nerezové
- Tesniaci materiál
EPDM
- Materiál puzdra
nerezová ocel
- Menovitý priemer
32 mm
- Min. teplota média
-15 °C
- Max. teplota média
100 °C
- Prevádzkový tlak (max.)
16 bar
- Dĺžka
161 mm
- (Ø)
32 mm
- Rozmer.
(Ø x d) 32 mm x 161 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 3047273 Bürkert S030, 443397 senzor lopatkového kolesa, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047273 Bürkert S030, 443397 senzor lopatkového kolesa, 1 ks
Popis
Snímačová armatúra typu S030 má integrované obežné koleso na meranie prietoku a je špeciálne určené na prevádzku s neutrálnymi, mierne agresívnymi kvapalinami bez pevných látok.
Kompaktná senzorová armatúra (S030) musí byť vybavená vysielačom Bürkert (typ SE30, SE30 Ex, SE32, SE35, SE36 alebo 8611), ktorý je možné rýchlo a jednoducho pripojiť pomocou bajonetového zámku.
Technológia Bürkert „Inline Quarter-Turn“ je dizajn, ktorý zaisťuje prevádzku bez únikov.
Otáčky obežného kolesa sú prenášané na vysielač bezdotykovo pomocou permanentných magnetov integrovaných v obežnom kolese. Vysielač je možné namontovať alebo demontovať bez otvorenia potrubia. Bežiaci proces nie je potrebné prerušovať.
Tento text bol preložený strojovo.
Kompaktná senzorová armatúra (S030) musí byť vybavená vysielačom Bürkert (typ SE30, SE30 Ex, SE32, SE35, SE36 alebo 8611), ktorý je možné rýchlo a jednoducho pripojiť pomocou bajonetového zámku.
Technológia Bürkert „Inline Quarter-Turn“ je dizajn, ktorý zaisťuje prevádzku bez únikov.
Otáčky obežného kolesa sú prenášané na vysielač bezdotykovo pomocou permanentných magnetov integrovaných v obežnom kolese. Vysielač je možné namontovať alebo demontovať bez otvorenia potrubia. Bežiaci proces nie je potrebné prerušovať.
