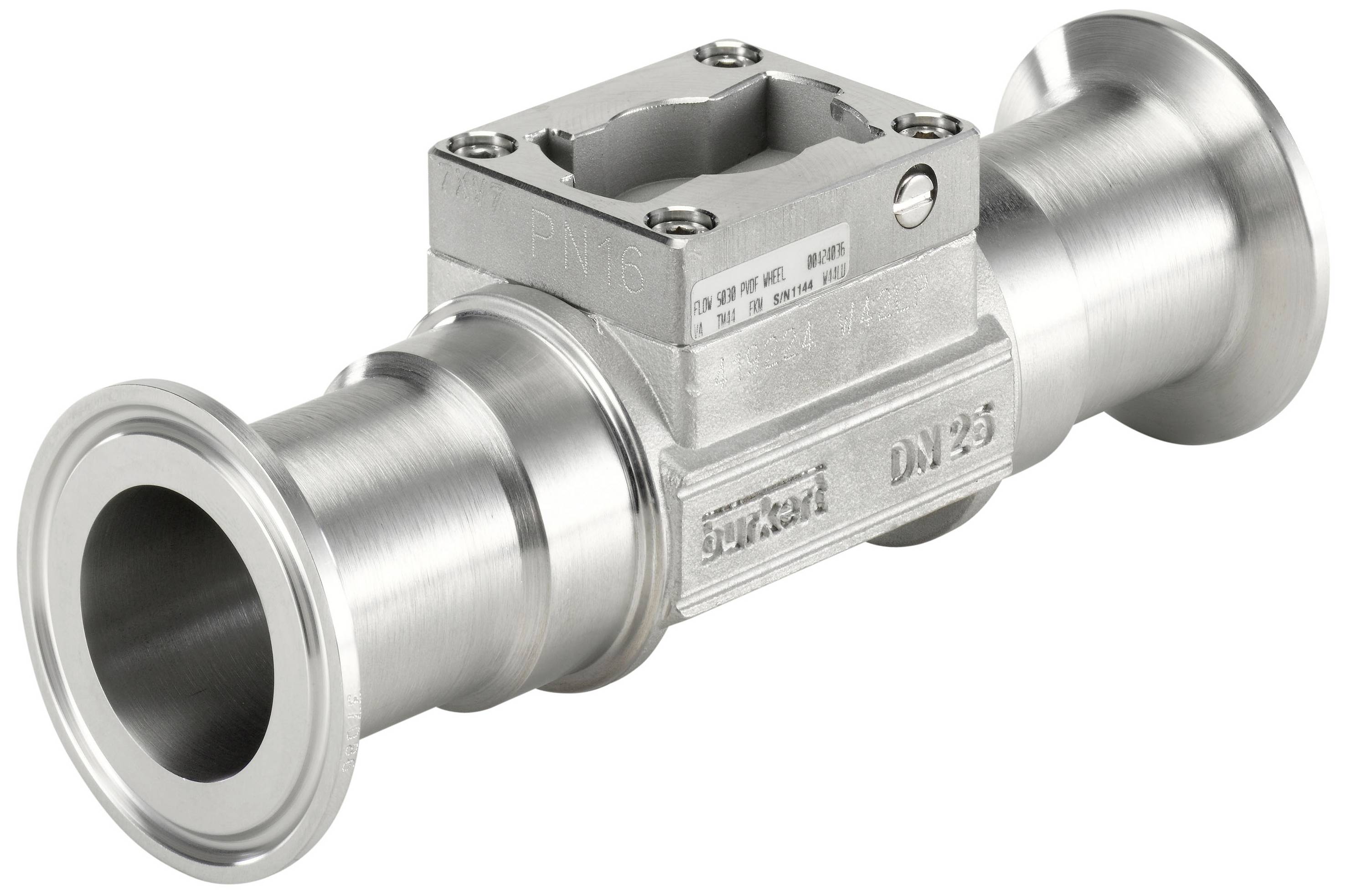

Bürkert S030, 443398 prietokový merač s lopatkovým kolesom, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prietokový merač s lopatkovým kolesom
Typ
S030
Materiál
nerezová ocel
Tesniaci materiál
EPDM
Materiál puzdra
nerezová ocel
Datasheety: (PDF)
1 Ks
Počet
Celkom (971,54 € / kus)
971,54 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Tesniaci materiál - časti v kontakte s médiom Tesniaci materiál: EPDM (etylén propyléndiénová guma)
- Tlak a teplota - menovitý tlak (DIN EN 1333): PN 16
- Tlak a teplota - Teplota média min: -15 °C
- Tlak a teplota - teplota média max: 100 °C
- Electronics - Fiting Electronic Interface: Inline
- Vlastnosti zariadenia - Podskupina produktov: Armatúra
- Vlastnosti zariadenia - Inštalačná dĺžka: 192 mm
- Médium a kalibrácia - Dynamická viskozita min.: 0 cP
- Medium & Calibration - Dynamická viskozita max.: 300 cP
- Namerané hodnoty - nameraný objemový prietok min: 1 357
- Namerané hodnoty - nameraný objemový prietok max: 45 239
- Namerané hodnoty - jednotková nameraná hodnota: l/h
- Menovitá šírka (hodnota Kv) - Menovitá šírka meracej trubice (DN): 40 mm
- Procesné / linkové pripojenie - Linkové pripojenie 1 typ: Svorka
- Procesné pripojenie/pripojenie potrubia – pripojenie potrubia 1 Vonkajší priemer (palec): 2 palce
- Proces/pripojenie potrubia - Pripojenie potrubia 1 vnútorný priemer (mm): 47,5 mm
- Procesná / linková prípojka - linková prípojka 1 veľkosť DN: DN 50
- Procesné / linkové pripojenie - Linkové spojenie 1 Hrúbka steny (mm): 1,65 mm
- Procesné/líniové pripojenie – linkové pripojenie 1 hrúbka steny palec: 0,065 palca
- Procesné / linkové pripojenie - Linkové pripojenie 1 vonkajší priemer (mm): 50,8 mm
- Procesné/potrubné pripojenie - Potrubné pripojenie 1 Potrubný štandard 1: ASME BPE
- Procesné/linkové pripojenie - Linkové spojenie 1 svorka: ASME BPE
- Procesné / vedenie vedenia - Pripojenie vedenia 1 svorka vonkajší priemer (mm): 64 mm
- Procesné / linkové pripojenie - Linkové pripojenie 1 DN palec: 2 palce
- Proces/pripojenie potrubia - Kategória materiálu na pripojenie potrubia: kovy
- Procesné / linkové pripojenie - Materiál pripojenia linky: nehrdzavejúca oceľ
- Senzor - Typ senzora: obežné koleso
- Senzor - materiál obežného kolesa: PVDF (polyvinylidénfluorid)
- Typ snímača obežného kolesa: magnetický
- Snímač - materiál osky obežného kolesa: keramika
- Snímač - kategória materiálu ložiska: technická keramika
- Senzor - Materiál ložiska: Keramika
- Materiály - materiál kovania: nehrdzavejúca oceľ
- Materiály - drsnosť vnútra trubice: 1,6 µm
- Materiály - vonkajšia drsnosť rúrky: 3,2 µm
- Materiály - materiál meracej trubice: nehrdzavejúca oceľ
- Spôsob prevádzky - Pripojenie fluidného potrubia Číslo: 2
- Schválenia - priložený certifikát o skúške z výroby 3.1: Áno
- Kategória výrobku
prietokový merač s lopatkovým kolesom
- Typ
S030
- Materiál
nerezová ocel
- Tesniaci materiál
EPDM
- Materiál puzdra
nerezová ocel
- Menovitý priemer
40 mm
- Min. teplota média
-15 °C
- Max. teplota média
100 °C
- Prevádzkový tlak (max.)
16 bar
- Dĺžka
192 mm
- Obsah
1 ks
Na stiahnutie
Datasheet
Datasheet 3047270 Bürkert S030, 443398 prietokový merač s lopatkovým kolesom, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3047270 Bürkert S030, 443398 prietokový merač s lopatkovým kolesom, 1 ks
Popis
Snímačová armatúra typu S030 má integrované obežné koleso na meranie prietoku a je špeciálne určené na prevádzku s neutrálnymi, mierne agresívnymi kvapalinami bez pevných látok.
Kompaktná senzorová armatúra (S030) musí byť vybavená vysielačom Bürkert (typ SE30, SE30 Ex, SE32, SE35, SE36 alebo 8611), ktorý je možné rýchlo a jednoducho pripojiť pomocou bajonetového zámku.
Technológia Bürkert „Inline Quarter-Turn“ je dizajn, ktorý zaisťuje prevádzku bez únikov.
Otáčky obežného kolesa sú prenášané na vysielač bezdotykovo pomocou permanentných magnetov integrovaných v obežnom kolese. Vysielač je možné namontovať alebo demontovať bez otvorenia potrubia. Bežiaci proces nie je potrebné prerušovať.
Tento text bol preložený strojovo.
Kompaktná senzorová armatúra (S030) musí byť vybavená vysielačom Bürkert (typ SE30, SE30 Ex, SE32, SE35, SE36 alebo 8611), ktorý je možné rýchlo a jednoducho pripojiť pomocou bajonetového zámku.
Technológia Bürkert „Inline Quarter-Turn“ je dizajn, ktorý zaisťuje prevádzku bez únikov.
Otáčky obežného kolesa sú prenášané na vysielač bezdotykovo pomocou permanentných magnetov integrovaných v obežnom kolese. Vysielač je možné namontovať alebo demontovať bez otvorenia potrubia. Bežiaci proces nie je potrebné prerušovať.
