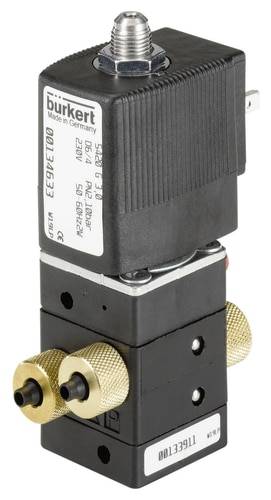

Ilustračný obrázok

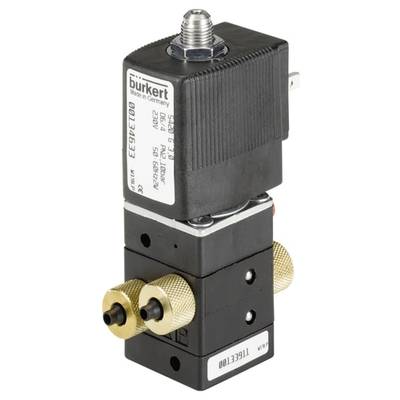

Ilustračný obrázok
Bürkert servom riadený ventil 134631 5420 24 V/AC 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
11 Ks
Zobraziť alternatívy
Počet
Celkom (174,99 € / kus)
174,99 €
s DPH
Doprava zadarmo
Hlavné benefity
4/2-cestný pneumatický ventil 5420
- kompaktný ventil
- Prekrytá cievka
- Odpadový vzduch je možné priškrtiť
- Spojenie hadice, závitu a príruby
- Dizajn sedlového ventilu
Technické parametre
- Pripojenie potrubia (1 a 3), hadicové skrutkové spojenie 6/4
- Pripojenie potrubia (2 a 4), hadicové skrutkové spojenie 6/4
- Nominálna šírka 3,0 mm
- Hodnota QNn vzduch 200 l / min
- Rozsah tlaku 2,5 - 10 barov
- Napätie 024/50 - 60 V / Hz
- Teplota média -10 až +60 ° C
- Teplota okolia max. +55 ° C
- Doba otvorenia 30 ms (nárast tlaku 0 až 90%)
- Uzatváracia doba 20 ms (zvýšenie tlaku 0 až 90%)
- Spotreba elektrickej energie 11 VA (prípojka), 6 VA (prevádzka)
- Kategória výrobku
servom riadený ventil
- Prevádzkové napätie
24 V/AC
- Prevádzkový tlak (max.)
10 bar
- Materiál puzdra
polyamid
- Teplota média (rozsah)
-10 do +60 °C
- Číslo výrobcu
134631
- Tesniaci materiál
NBR
- Funkcia
4/2-cestné
- Hmotnosť
0.292 kg
- Max. teplota média
+60 °C
- Min. teplota média
-10 °C
- Šírka
122 mm
- V
65 mm
- Max. okolitá teplota
+55 °C
- Min. okolitá teplota
-10 °C
- Hodnota kv
0
Na stiahnutie
Datasheet
Datasheet 1533559 Bürkert servom riadený ventil 134631 5420 24 V/AC 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1533559 Bürkert servom riadený ventil 134631 5420 24 V/AC 1 ks
Popis
Typ 5420 je pilotne ovládaný 4-cestný tanierový ventil so servo-membránami.
Na spínanie je potrebný minimálny tlakový rozdiel 2,5 bar. To
Ventil je možné namontovať na dvojkanálové pripojovacie dosky so spoločným napájaním tlaku.
Tento text bol preložený strojovo.
Na spínanie je potrebný minimálny tlakový rozdiel 2,5 bar. To
Ventil je možné namontovať na dvojkanálové pripojovacie dosky so spoločným napájaním tlaku.
Tento text bol preložený strojovo.
Rady
Hodnota kv udáva prietok vody ventilom v litroch za minútu pri tlaku takmer 1 bar a teplote vody v rozmedzí 5 - 30 ° C. Hodnota QNn je meranie plynov v litroch za minútu.
